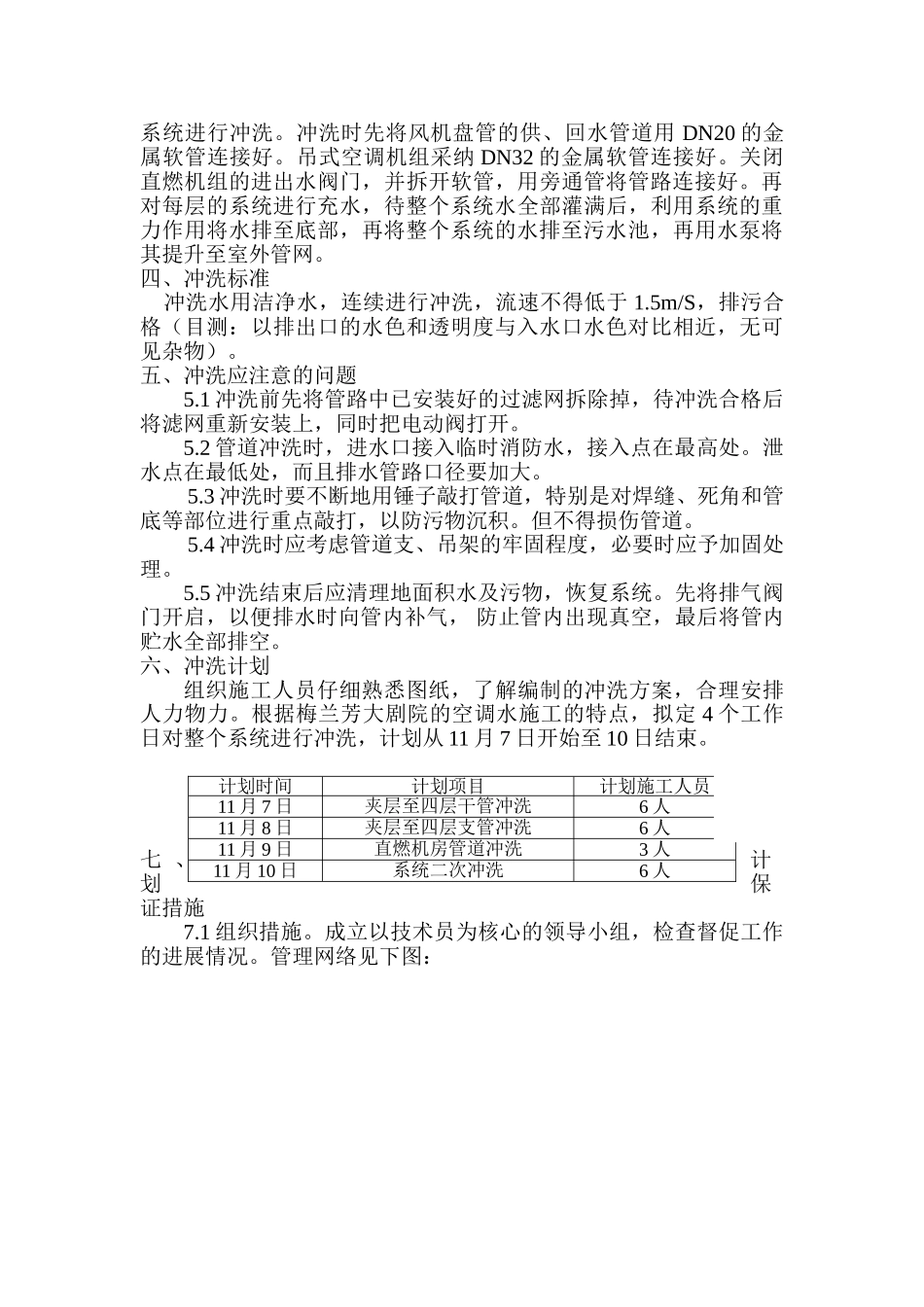

大剧院空调水系统冲洗方案一、系统概况XX 大剧院冷冻水系统源于 1#楼地下二层冷冻泵房，主管道经地下二层车库至剧院部分，由下而上分为五个支路循环，每层设空调干管，并在其上加设阀门，分层控制调节水量。二、系统冲洗的重要性空调水系统管道施工完毕，经试压合格后，必须进行管道的冲洗，在冷冻水管道的循环中，因管内有泥沙、焊渣或其它污物，在随机循环过程中，极易造成直燃机组的冷凝器、蒸发器的管束内堵塞，使循环水量减少而导致冷量（或热量）不够，制冷（或制热）的效果下降，严重堵塞时会导致不能制冷（或制热）而破坏直燃机组运行等后果。三、冲洗过程3.1 施工准备3.1.1 冲洗前的准备工作技术准备：仔细核对图纸，熟悉图纸内容，了解空调水系统管路走向和控制阀门的部位等。3.1.2 冲洗工具的准备：管钳、板手、橡胶管、排污泵等。3.1.3 进水及排水源的准备采纳每层的临时消防水为进水源。排水点集中排放在地下二层污水坑，然后用污水泵提升至室外排水井。3.2 冲洗方法3.2.1 对冷冻水干管进行冲洗由于剧院冷冻水系统较大，管路较长，对其系统的冲洗拟采纳分支、分层冲洗的方法进行。施工冲洗前先接好临时冲洗管道，从四层干管的末端灌水，水流向立管方向，冲洗时关闭相邻分支管上的和风机盘管（或空调机组）的支管阀门，在总立管底排污口上，接管到排水点地下二层污水坑，进行自上而下的冲洗，直至排出的水质清亮无泥砂为止，然后用水泵污水提升至室外排水井。（见附图）3.2.2 对冷冻站内的冷冻水管进行冲洗在冲洗前可在冷冻供回水管进入直燃机前加一个临时旁通管，将水管连通，在供水管上安装一个进水阀门，将自来水接至其上。关闭主干管阀门，在最低点回水管上安装的自动除污过滤器的除污口上安装排水管至机房排水坑，流出的水色和透明度与入口处水色目侧一致无污物。然后用水泵把污水提升至室外污水井。（见附图）3.2.3 空调的支管冲洗冲洗前先将风机盘管的供、回水的软接用 DN20 的金属软管连接好，再开启充水阀门对管路进行循环冲洗，排出的水色和明度与入口处的水色一致，也可用白滤纸检验，无污物即为合格。排出的污水流向立管，然后由立管排至地下二层污水坑。3.2.4 空调系统二次冲洗整个系统二次冲洗，待设备进行单机试运行以后，才能对整个系统进行冲洗。冲洗时先将风机盘管的供、回水管道用 DN20 的金属软管连接好。吊式空调机组采纳 DN32 的金属软管连接好。关闭直燃机组的进出水阀门，并拆开软管，用旁通...
