大厦空调通风设计方案

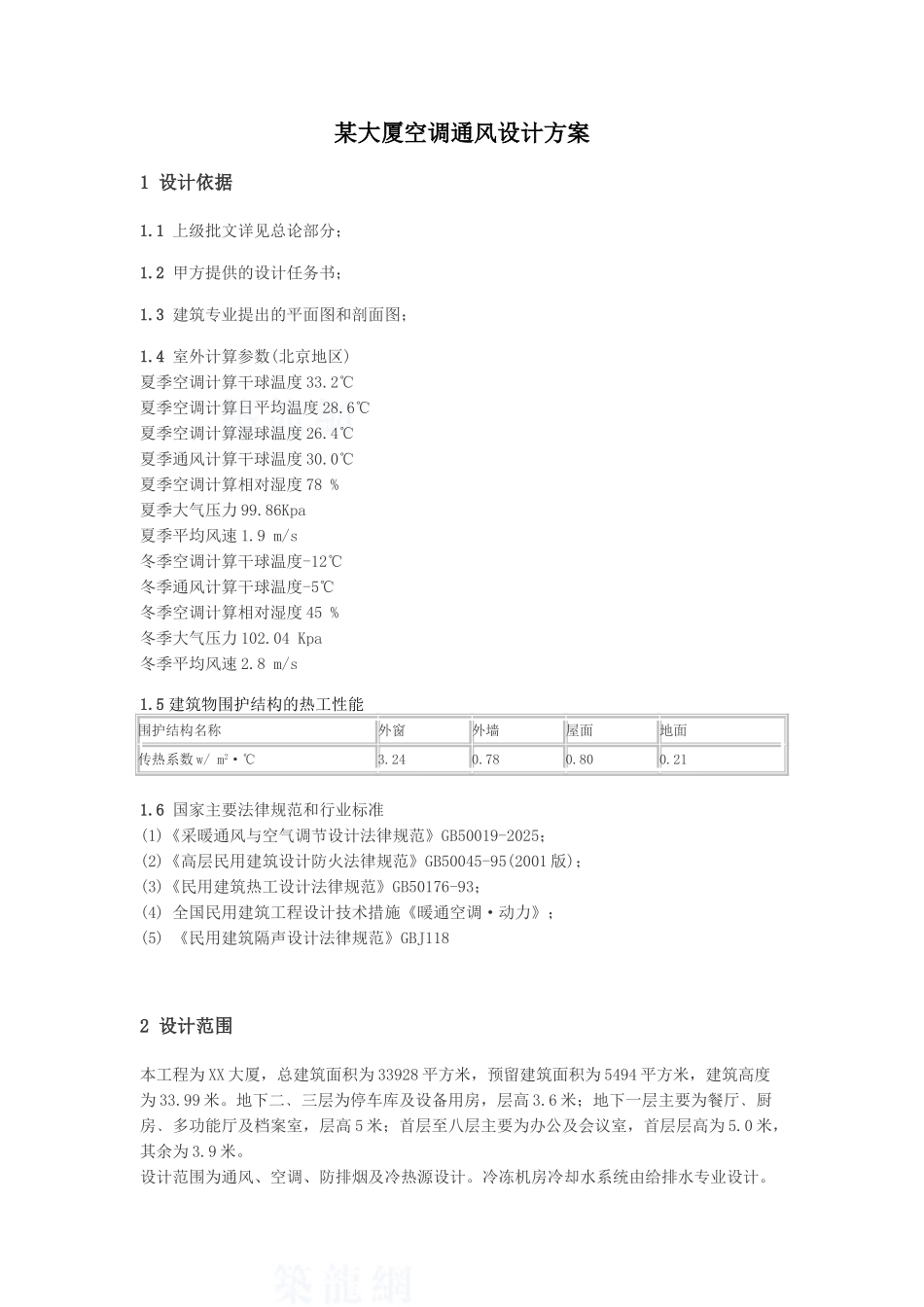

某大厦空调通风设计方案1 设计依据1.1 上级批文详见总论部分；1.2 甲方提供的设计任务书；1.3 建筑专业提出的平面图和剖面图；1.4 室外计算参数(北京地区)夏季空调计算干球温度 33.2℃夏季空调计算日平均温度 28.6℃夏季空调计算湿球温度 26.4℃夏季通风计算干球温度 30.0℃夏季空调计算相对湿度 78 %夏季大气压力 99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12℃冬季通风计算干球温度-5℃冬季空调计算相对湿度 45 %冬季大气压力 102.04 Kpa冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能 围护结构名称外窗外墙屋面地面传热系数 w/ m2·℃3.240.780.800.211.6 国家主要法律规范和行业标准(1)《采暖通风与空气调节设计法律规范》GB50019-2025；(2)《高层民用建筑设计防火法律规范》GB50045-95(2001 版)；(3)《民用建筑热工设计法律规范》GB50176-93；(4) 全国民用建筑工程设计技术措施《暖通空调·动力》；(5) 《民用建筑隔声设计法律规范》GBJ1182 设计范围本工程为 XX 大厦，总建筑面积为 33928 平方米，预留建筑面积为 5494 平方米，建筑高度为 33.99 米。地下二﹑三层为停车库及设备用房，层高 3.6 米；地下一层主要为餐厅﹑厨房﹑多功能厅及档案室，层高 5 米；首层至八层主要为办公及会议室，首层层高为 5.0 米，其余为 3.9 米。设计范围为通风、空调、防排烟及冷热源设计。冷冻机房冷却水系统由给排水专业设计。 3 设计原则满足国家及行业有关法律规范﹑规定的要求，利用国内外先进的空调技术及设备，创建健康舒适的室内空气品质及环境。4 空调设计4.1 室内设计参数序号房间名称温度℃湿度（％）新风量标准m3/h.人噪声dB(A)夏季冬季夏季冬季1办公﹑谈判室及接待室242250±10≥4050≤402会议﹑学术报告厅241850±10≥3536≤503电话机房251850±10≥4050≤604计算中心242050±10≥4050≤555展示厅261850±10≥4050≤556档案室261850±10≥3550≤557餐厅2420≤65≥4030≤558厨房3515 9健身2420≤60≥4080≤5510多功能厅242050±10≥3540≤4511中庭﹑门厅、走道2620≤65≥3010≤554.2 空调冷热负荷估算 序号空调部位空调面积(m2) 冷负荷(kW) 热负荷(kW)新风量(m3/h) 新风冷负荷(kW) 新风热负荷(kW) 地下一层 大小餐厅1020.45173.4719.6713200118.80196.87 厨房及加工411.8041.1010.141200066.00164.47 其余房间1076.4675.3529.48500020029.90 一层2540.00203.2069.601...
