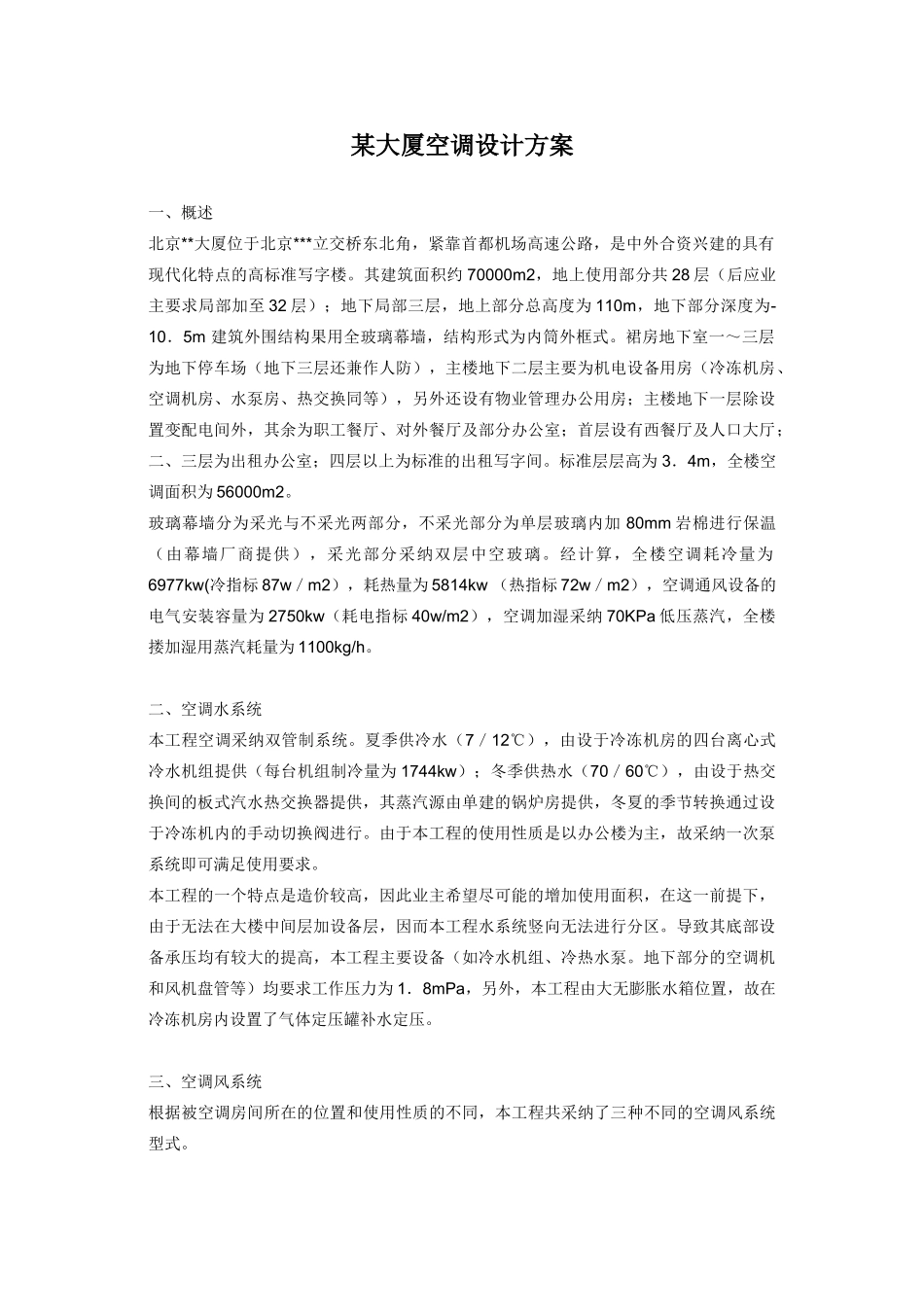

某大厦空调设计方案一、概述 北京**大厦位于北京***立交桥东北角，紧靠首都机场高速公路，是中外合资兴建的具有现代化特点的高标准写字楼。其建筑面积约 70000m2，地上使用部分共 28 层（后应业主要求局部加至 32 层）；地下局部三层，地上部分总高度为 110m，地下部分深度为-10．5m 建筑外围结构果用全玻璃幕墙，结构形式为内筒外框式。裙房地下室一～三层为地下停车场（地下三层还兼作人防），主楼地下二层主要为机电设备用房（冷冻机房、空调机房、水泵房、热交换同等），另外还设有物业管理办公用房；主楼地下一层除设置变配电间外，其余为职工餐厅、对外餐厅及部分办公室；首层设有西餐厅及人口大厅；二、三层为出租办公室；四层以上为标准的出租写字间。标准层层高为 3．4m，全楼空调面积为 56000m2。 玻璃幕墙分为采光与不采光两部分，不采光部分为单层玻璃内加 80mm 岩棉进行保温（由幕墙厂商提供），采光部分采纳双层中空玻璃。经计算，全楼空调耗冷量为6977kw(冷指标 87w／m2），耗热量为 5814kw （热指标 72w／m2），空调通风设备的电气安装容量为 2750kw（耗电指标 40w/m2），空调加湿采纳 70KPa 低压蒸汽，全楼搂加湿用蒸汽耗量为 1100kg/h。 二、空调水系统 本工程空调采纳双管制系统。夏季供冷水（7／12℃），由设于冷冻机房的四台离心式冷水机组提供（每台机组制冷量为 1744kw）；冬季供热水（70／60℃），由设于热交换间的板式汽水热交换器提供，其蒸汽源由单建的锅炉房提供，冬夏的季节转换通过设于冷冻机内的手动切换阀进行。由于本工程的使用性质是以办公楼为主，故采纳一次泵系统即可满足使用要求。 本工程的一个特点是造价较高，因此业主希望尽可能的增加使用面积，在这一前提下，由于无法在大楼中间层加设备层，因而本工程水系统竖向无法进行分区。导致其底部设备承压均有较大的提高，本工程主要设备（如冷水机组、冷热水泵。地下部分的空调机和风机盘管等）均要求工作压力为 1．8mPa，另外，本工程由大无膨胀水箱位置，故在冷冻机房内设置了气体定压罐补水定压。 三、空调风系统 根据被空调房间所在的位置和使用性质的不同，本工程共采纳了三种不同的空调风系统型式。 1．地下一、二层及一、二、三层的办公室采纳新风加风机盘管系统。 地下一层～首层的办公室按小房间分隔及使用性质明确，用新风加风机盘管即可满足正常的使用要求；二、三层为大空间出租办公室，按理来说用上述系统并不是...
