技改工程5000m3螺旋气柜施工方案VIP专享

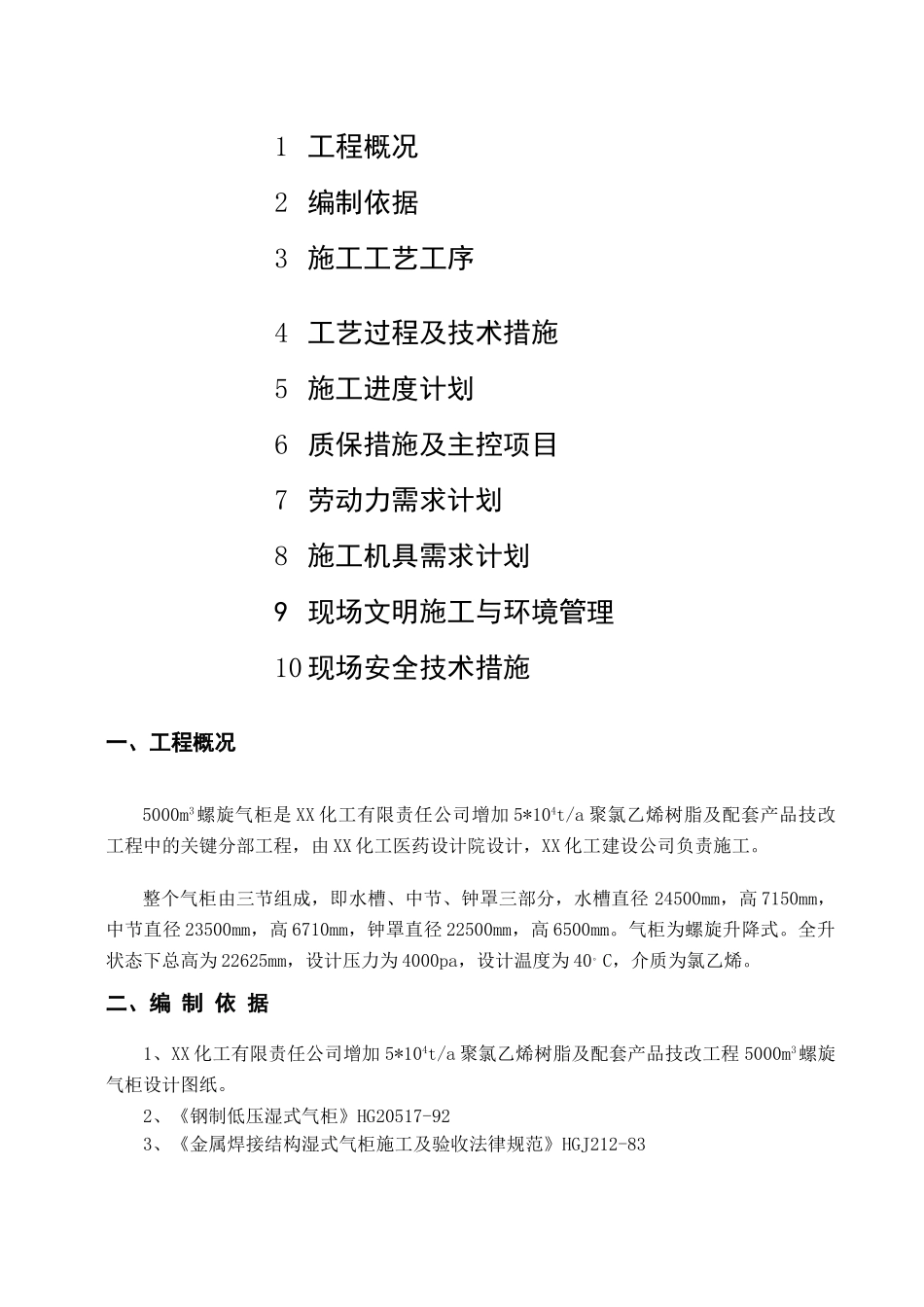

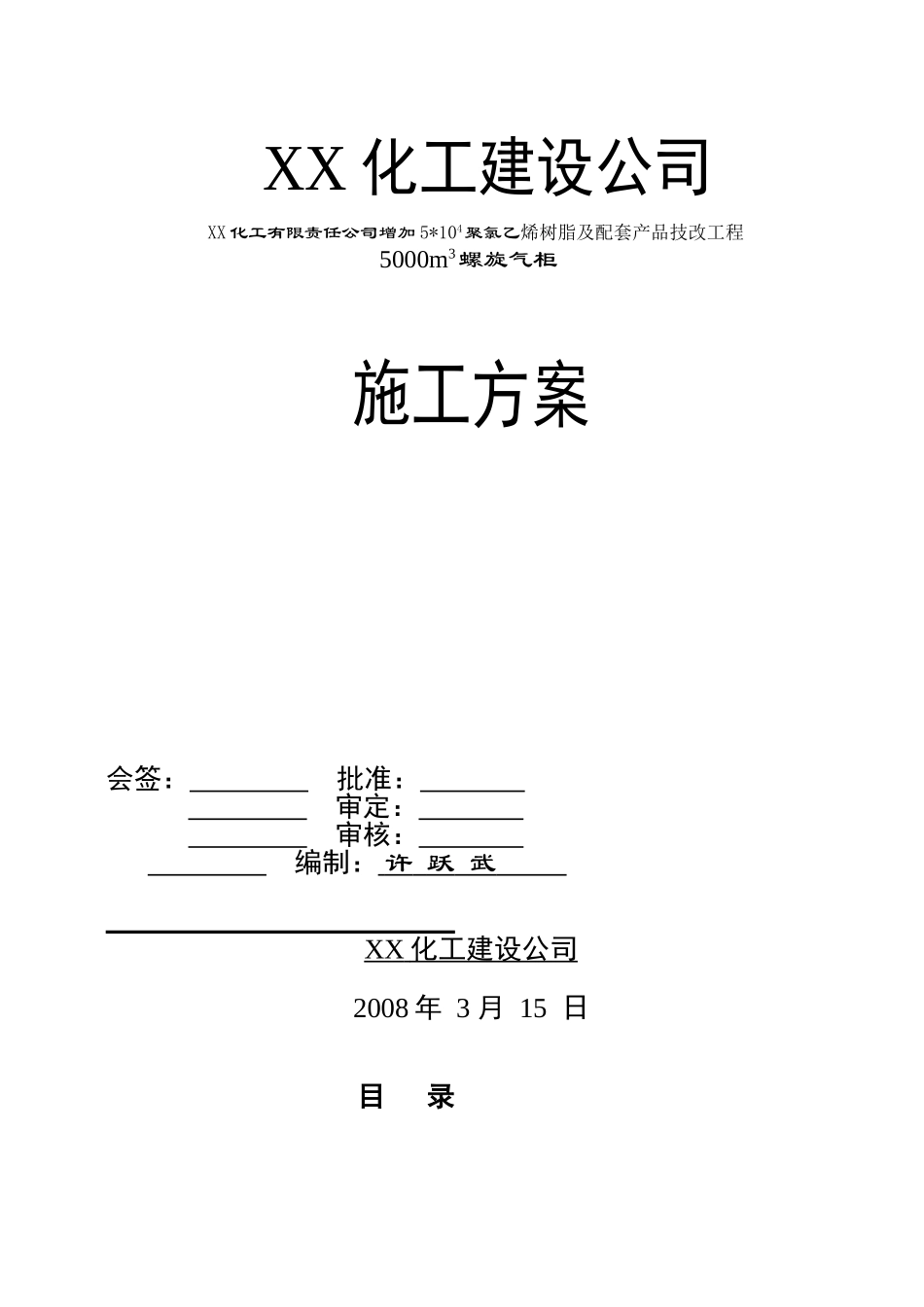

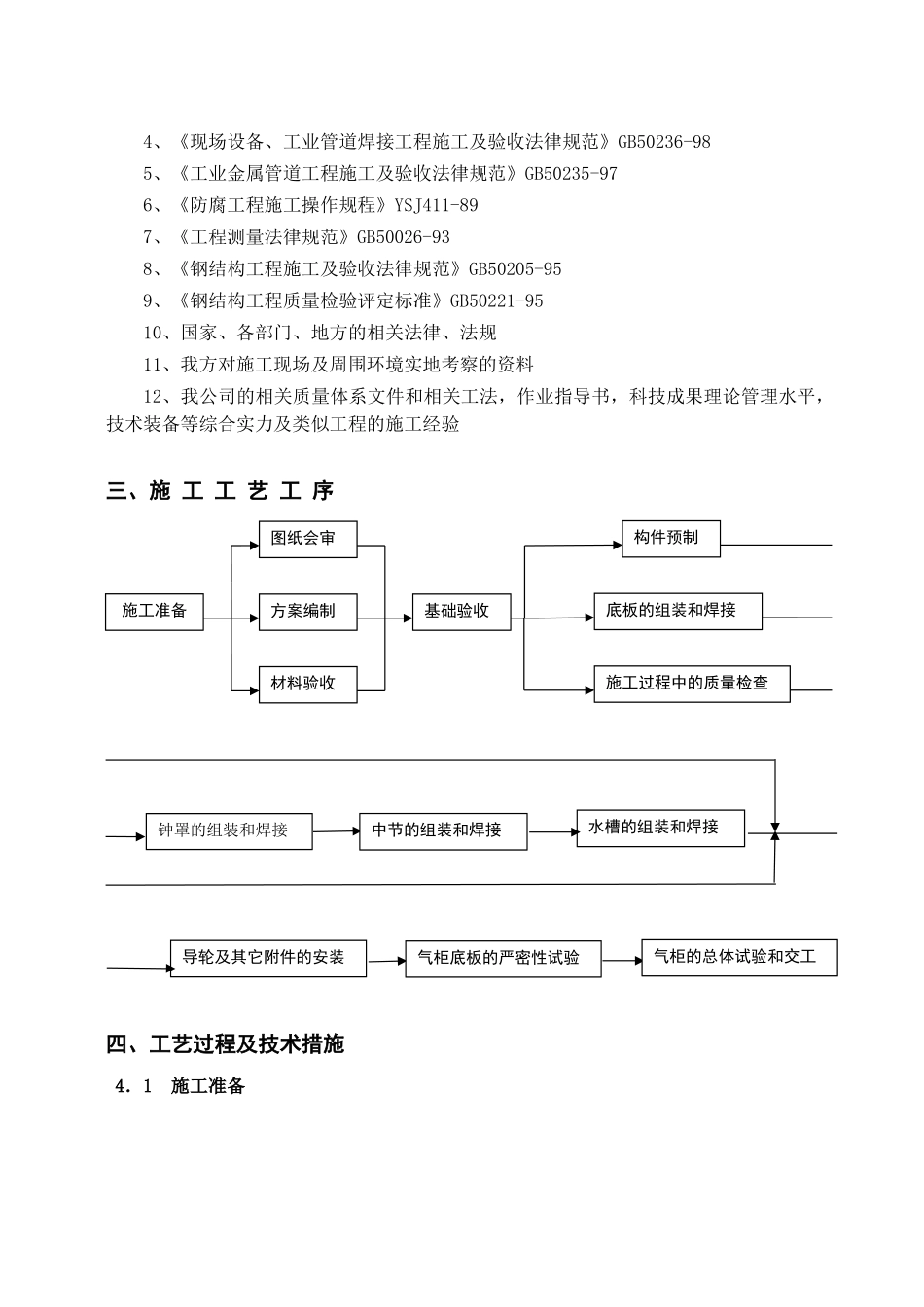

XX 化工建设公司XX 化工有限责任公司增加 5*104聚氯乙烯树脂及配套产品技改工程5000m3螺旋气柜施工方案会签： 批准： 审定： 审核： 编制： 许 跃 武 XX 化工建设公司 2008 年 3 月 15 日目 录1 工程概况2 编制依据3 施工工艺工序4 工艺过程及技术措施5 施工进度计划6 质保措施及主控项目7 劳动力需求计划8 施工机具需求计划9 现场文明施工与环境管理10 现场安全技术措施一、工程概况 5000m3螺旋气柜是 XX 化工有限责任公司增加 5*104t/a 聚氯乙烯树脂及配套产品技改工程中的关键分部工程，由 XX 化工医药设计院设计，XX 化工建设公司负责施工。整个气柜由三节组成，即水槽、中节、钟罩三部分，水槽直径 24500mm，高 7150mm，中节直径 23500mm，高 6710mm，钟罩直径 22500mm，高 6500mm。气柜为螺旋升降式。全升状态下总高为 22625mm，设计压力为 4000pa，设计温度为 40。C，介质为氯乙烯。二、编 制 依 据1、XX 化工有限责任公司增加 5*104t/a 聚氯乙烯树脂及配套产品技改工程 5000m3螺旋气柜设计图纸。2、《钢制低压湿式气柜》HG20517-923、《金属焊接结构湿式气柜施工及验收法律规范》HGJ212-834、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-985、《工业金属管道工程施工及验收法律规范》GB50235-976、《防腐工程施工操作规程》YSJ411-897、《工程测量法律规范》GB50026-938、《钢结构工程施工及验收法律规范》GB50205-959、《钢结构工程质量检验评定标准》GB50221-9510、国家、各部门、地方的相关法律、法规11、我方对施工现场及周围环境实地考察的资料12、我公司的相关质量体系文件和相关工法，作业指导书，科技成果理论管理水平，技术装备等综合实力及类似工程的施工经验三、施 工 工 艺 工 序四、工艺过程及技术措施 4．1 施工准备施工准备方案编制材料验收图纸会审基础验收底板的组装和焊接构件预制施工过程中的质量检查水槽的组装和焊接中节的组装和焊接导轮及其它附件的安装气柜底板的严密性试验气柜的总体试验和交工钟罩的组装和焊接4．1．1 劳动组织准备短期内组织建立施工场地级劳动组织领导机构，确定机构名额和人选，坚持合理分工和密切协作相结合的原则，选择好精干的劳动班子，及时组织进场。劳动力进场后，及时就工程意图及施工特点、施工组织计划、进度安排等进行逐层交底。交底后，各施工班组应根据自身特点，进行分析讨论，弄清关键部位、操作...
