报审地下室滤水层施工方案

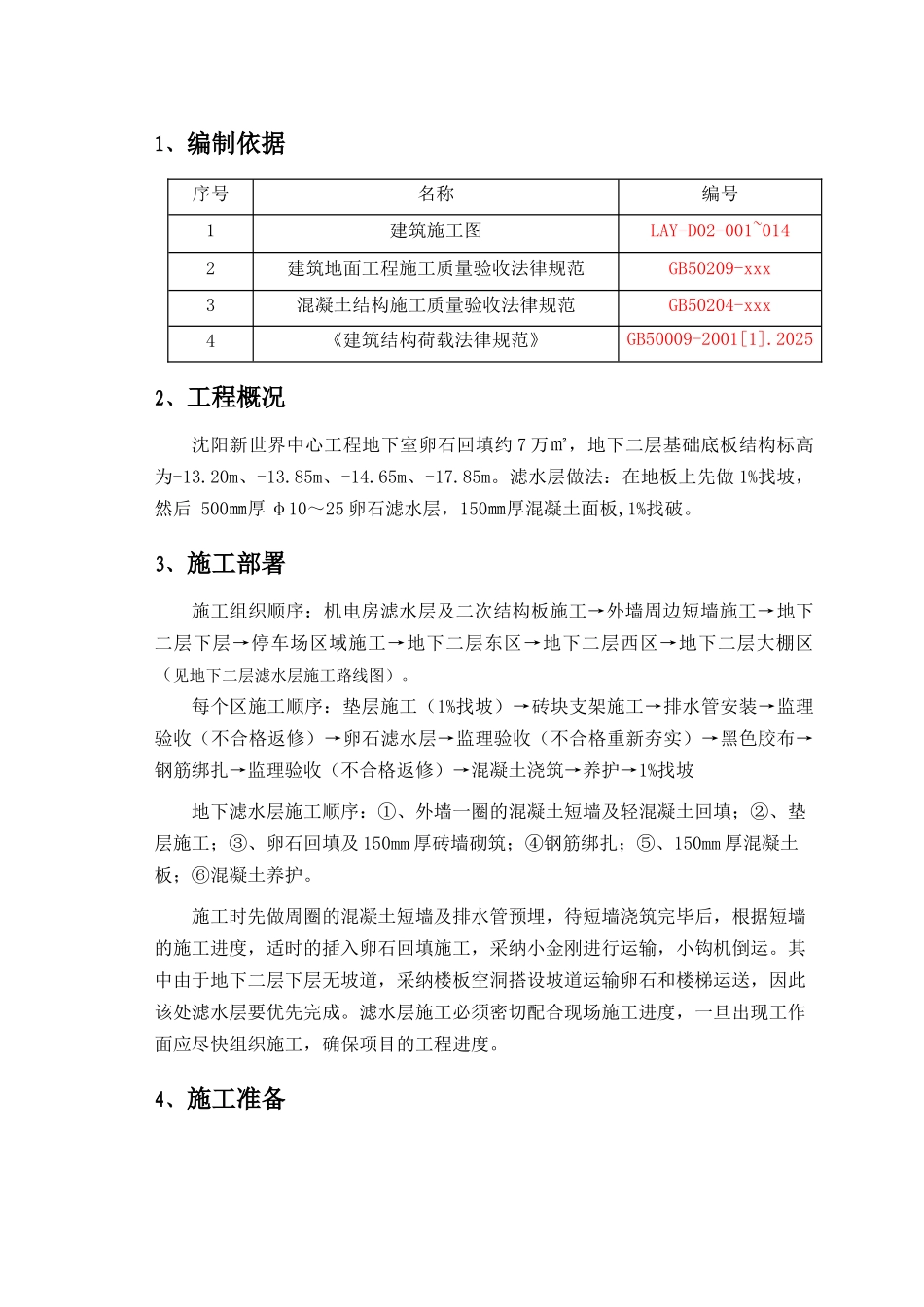

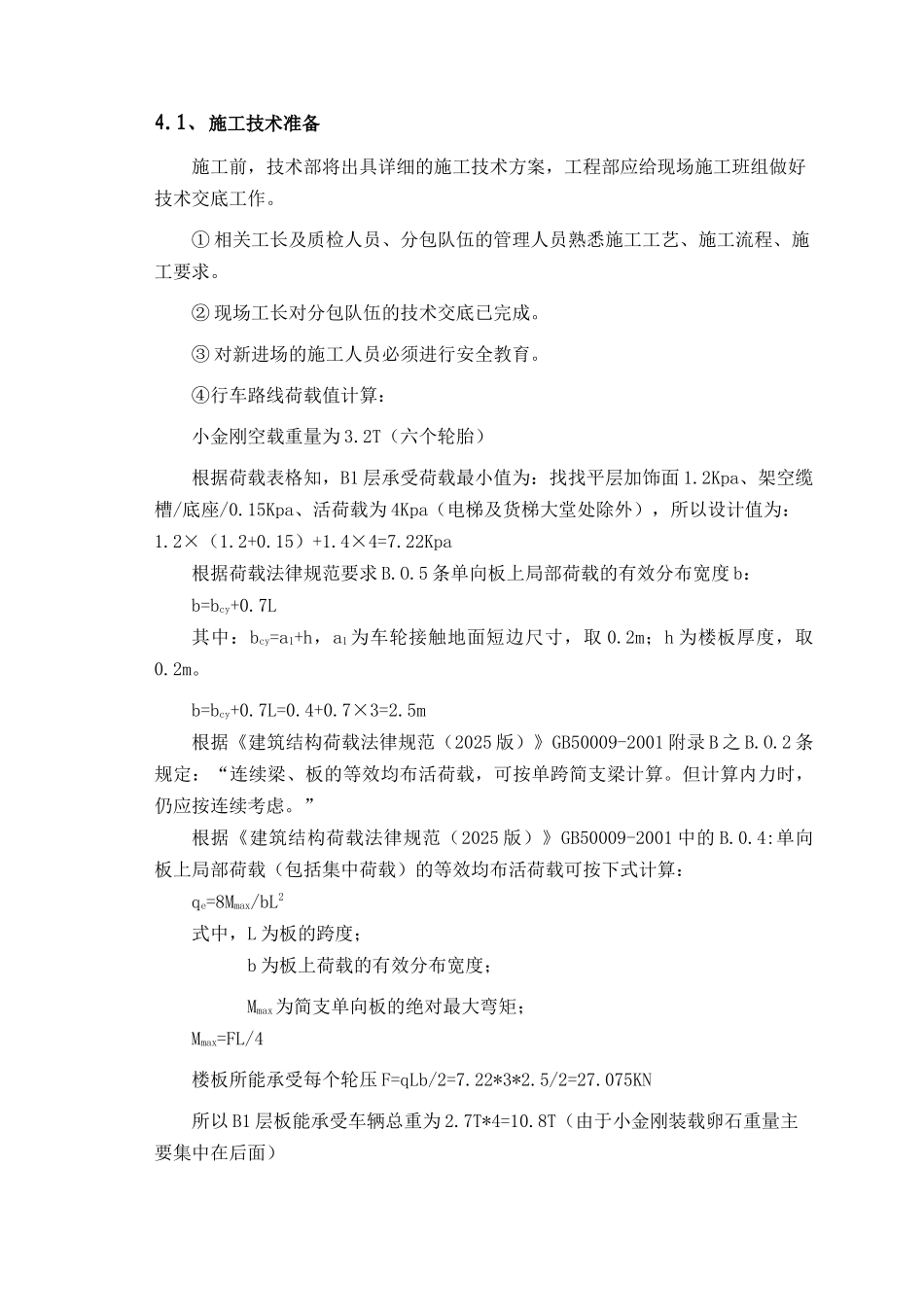

目 录1、 编制依据............................................................................................................22 、 工程概况 3 、 施工部署 4 、 施工准备 4.1 、 施工技术准备 4.2 、 施工现场准备 4.3 、 劳务人员准备 4.4 、 材料准备 4.5 、 机具准备 5 、 主要施工工艺及施工要点 5.1 、 施工工艺 5.2 、 施工方法 6 、 节点做法 6.1 、 典型滤水层做法 6.2 、 楼板与侧壁交接处做法 6.3 、 高低跨处节点图 6.4 、 机房处滤水层节点图 6.5 、 楼板与水池交接处做法 6.6 、 楼板与柱及洞口交接处节点图 7 、 质量措施保证 7.1 、 质量标准 7.2 、 质量保证措施 8 、 安全文明施工措施 8.1 、 钢筋工程 8.2 、 混凝土工程 8.3 、 安全施工措施 8.4 、 成品保护保护措施 9 、 附图 1、编制依据序号名称编号1建筑施工图LAY-D02-001~0142建筑地面工程施工质量验收法律规范GB50209-xxx3混凝土结构施工质量验收法律规范GB50204-xxx4《建筑结构荷载法律规范》GB50009-2001[1].2025版2、工程概况沈阳新世界中心工程地下室卵石回填约 7 万㎡，地下二层基础底板结构标高为-13.20m、-13.85m、-14.65m、-17.85m。滤水层做法：在地板上先做 1%找坡，然后 500㎜厚 φ10～25 卵石滤水层，150㎜厚混凝土面板,1%找破。3、施工部署施工组织顺序：机电房滤水层及二次结构板施工→外墙周边短墙施工→地下二层下层→停车场区域施工→地下二层东区→地下二层西区→地下二层大棚区（见地下二层滤水层施工路线图）。每个区施工顺序：垫层施工（1%找坡）→砖块支架施工→排水管安装→监理验收（不合格返修）→卵石滤水层→监理验收（不合格重新夯实）→黑色胶布→钢筋绑扎→监理验收（不合格返修）→混凝土浇筑→养护→1%找坡地下滤水层施工顺序：①、外墙一圈的混凝土短墙及轻混凝土回填；②、垫层施工；③、卵石回填及 150mm 厚砖墙砌筑；④钢筋绑扎；⑤、150mm 厚混凝土板；⑥混凝土养护。施工时先做周圈的混凝土短墙及排水管预埋，待短墙浇筑完毕后，根据短墙的施工进度，适时的插入卵石回填施工，采纳小金刚进行运输，小钩机倒运。其中由于地下二层下层无坡道，采纳楼板空洞搭设坡道运输卵石和楼梯运送，因此该处滤水层要优先完成。滤水层施工必须密切配合现场施工进度，一旦出现工作面应尽快组织施工，确保项目的工程进度。4、施工准备4.1、...
