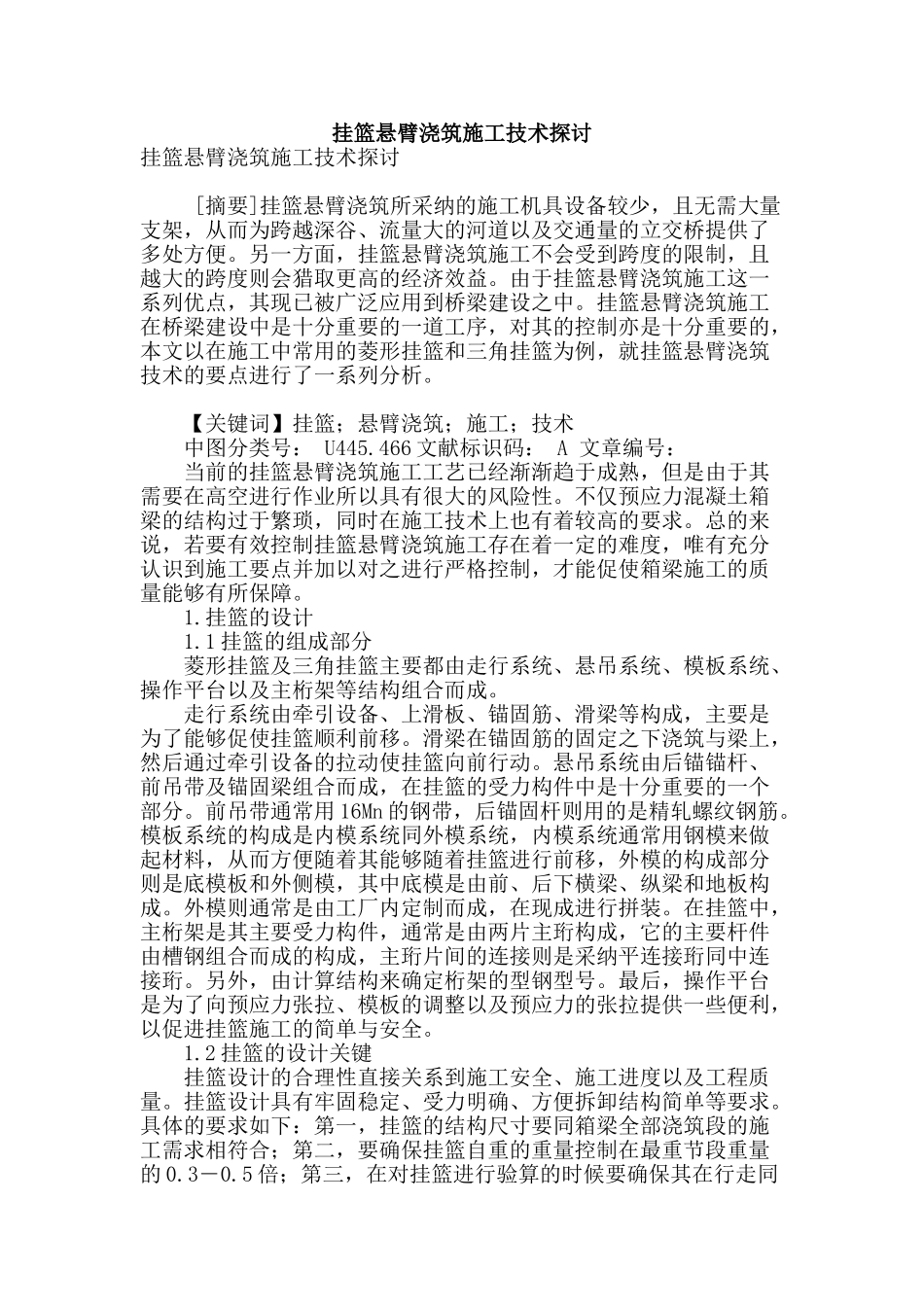

挂篮悬臂浇筑施工技术探讨

挂篮悬臂浇筑施工技术探讨挂篮悬臂浇筑施工技术探讨 [摘要]挂篮悬臂浇筑所采纳的施工机具设备较少，且无需大量支架，从而为跨越深谷、流量大的河道以及交通量的立交桥提供了多处方便。另一方面，挂篮悬臂浇筑施工不会受到跨度的限制，且越大的跨度则会猎取更高的经济效益。由于挂篮悬臂浇筑施工这一系列优点，其现已被广泛应用到桥梁建设之中。挂篮悬臂浇筑施工在桥梁建设中是十分重要的一道工序，对其的控制亦是十分重要的，本文以在施工中常用的菱形挂篮和三角挂篮为例，就挂篮悬臂浇筑技术的要点进行了一系列分析。 【关键词】挂篮；悬臂浇筑；施工；技术 中图分类号： U445.466 文献标识码： A 文章编号： 当前的挂篮悬臂浇筑施工工艺已经渐渐趋于成熟，但是由于其需要在高空进行作业所以具有很大的风险性。不仅预应力混凝土箱梁的结构过于繁琐，同时在施工技术上也有着较高的要求。总的来说，若要有效控制挂篮悬臂浇筑施工存在着一定的难度，唯有充分认识到施工要点并加以对之进行严格控制，才能促使箱梁施工的质量能够有所保障。 1.挂篮的设计 1.1 挂篮的组成部分 菱形挂篮及三角挂篮主要都由走行系统、悬吊系统、模板系统、操作平台以及主桁架等结构组合而成。 走行系统由牵引设备、上滑板、锚固筋、滑梁等构成，主要是为了能够促使挂篮顺利前移。滑梁在锚固筋的固定之下浇筑与梁上，然后通过牵引设备的拉动使挂篮向前行动。悬吊系统由后锚锚杆、前吊带及锚固梁组合而成，在挂篮的受力构件中是十分重要的一个部分。前吊带通常用 16Mn 的钢带，后锚固杆则用的是精轧螺纹钢筋。模板系统的构成是内模系统同外模系统，内模系统通常用钢模来做起材料，从而方便随着其能够随着挂篮进行前移，外模的构成部分则是底模板和外侧模，其中底模是由前、后下横梁、纵梁和地板构成。外模则通常是由工厂内定制而成，在现成进行拼装。在挂篮中，主桁架是其主要受力构件，通常是由两片主珩构成，它的主要杆件由槽钢组合而成的构成，主珩片间的连接则是采纳平连接珩同中连接珩。另外，由计算结构来确定桁架的型钢型号。最后，操作平台是为了向预应力张拉、模板的调整以及预应力的张拉提供一些便利，以促进挂篮施工的简单与安全。 1.2 挂篮的设计关键 挂篮设计的合理性直接关系到施工安全、施工进度以及工程质量。挂篮设计具有牢固稳定、受力明确、方便拆卸结构简单等要求。具体的要求如下：第一，挂篮的结构尺寸要同箱梁全部浇筑段的施工需求...
