挡墙及拦沙坎高喷灌浆施工方案VIP专享

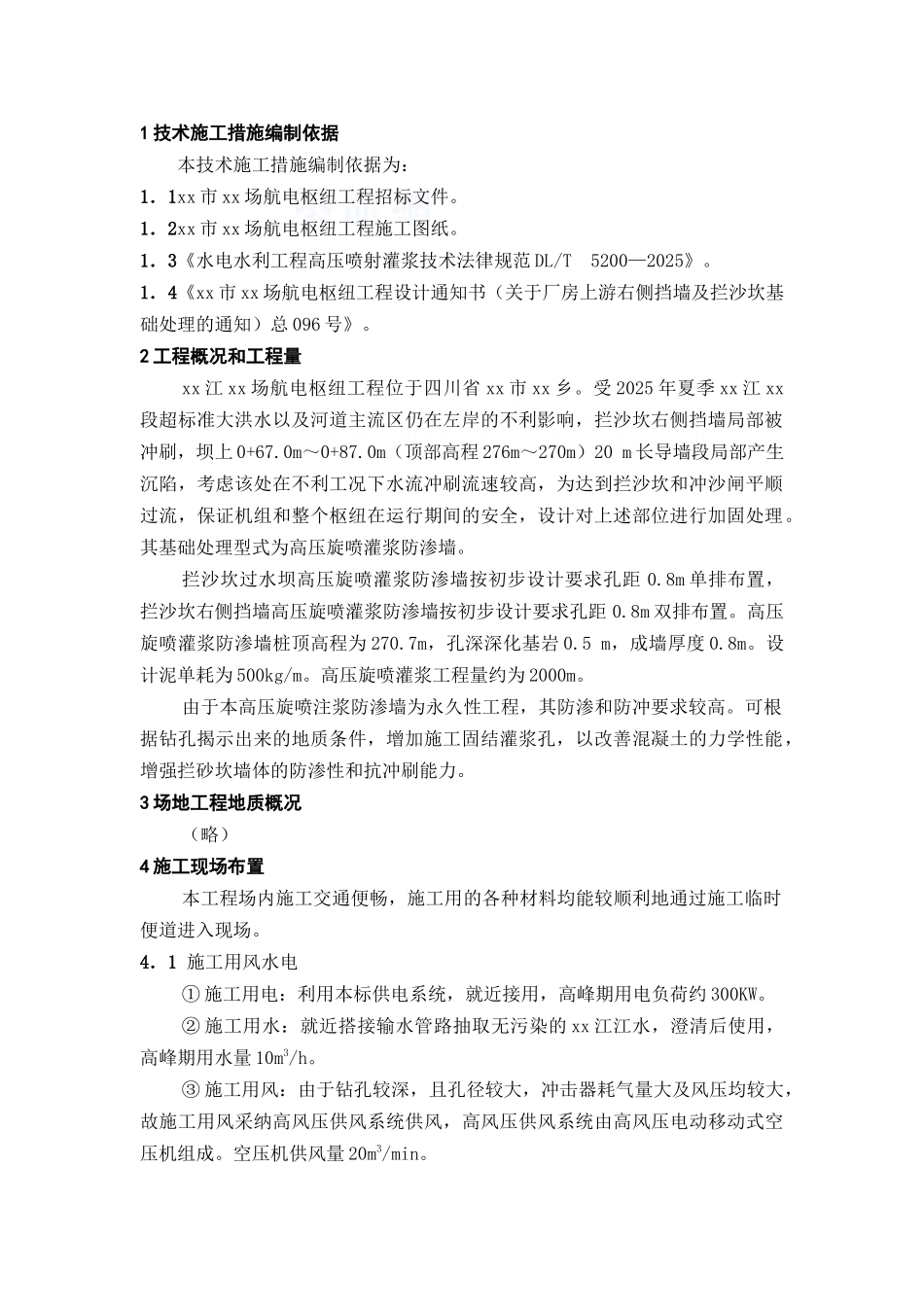

1 技术施工措施编制依据本技术施工措施编制依据为：1．1xx 市 xx 场航电枢纽工程招标文件。1．2xx 市 xx 场航电枢纽工程施工图纸。1．3《水电水利工程高压喷射灌浆技术法律规范 DL/T 5200—2025》。1．4《xx 市 xx 场航电枢纽工程设计通知书（关于厂房上游右侧挡墙及拦沙坎基础处理的通知）总 096 号》。2 工程概况和工程量xx 江 xx 场航电枢纽工程位于四川省 xx 市 xx 乡。受 2025 年夏季 xx 江 xx段超标准大洪水以及河道主流区仍在左岸的不利影响，拦沙坎右侧挡墙局部被冲刷，坝上 0+67.0m～0+87.0m（顶部高程 276m～270m）20 m 长导墙段局部产生沉陷，考虑该处在不利工况下水流冲刷流速较高，为达到拦沙坎和冲沙闸平顺过流，保证机组和整个枢纽在运行期间的安全，设计对上述部位进行加固处理。其基础处理型式为高压旋喷灌浆防渗墙。拦沙坎过水坝高压旋喷灌浆防渗墙按初步设计要求孔距 0.8m 单排布置，拦沙坎右侧挡墙高压旋喷灌浆防渗墙按初步设计要求孔距 0.8m 双排布置。高压旋喷灌浆防渗墙桩顶高程为 270.7m，孔深深化基岩 0.5 m，成墙厚度 0.8m。设计泥单耗为 500kg/m。高压旋喷灌浆工程量约为 2000m。由于本高压旋喷注浆防渗墙为永久性工程，其防渗和防冲要求较高。可根据钻孔揭示出来的地质条件，增加施工固结灌浆孔，以改善混凝土的力学性能，增强拦砂坎墙体的防渗性和抗冲刷能力。3 场地工程地质概况（略）4 施工现场布置本工程场内施工交通便畅，施工用的各种材料均能较顺利地通过施工临时便道进入现场。4．1 施工用风水电① 施工用电：利用本标供电系统，就近接用，高峰期用电负荷约 300KW。② 施工用水：就近搭接输水管路抽取无污染的 xx 江江水，澄清后使用，高峰期用水量 10m3/h。③ 施工用风：由于钻孔较深，且孔径较大，冲击器耗气量大及风压均较大，故施工用风采纳高风压供风系统供风，高风压供风系统由高风压电动移动式空压机组成。空压机供风量 20m3/min。4．2 施工平台高压喷射灌浆的施工场地应平整和稳固，凡遇有低洼、表土松散、紧邻边坡的区域，应采纳回填、夯实、加固和边坡坡脚保护措施。4．3 施工临建设施施工前搭建好空压机房，制浆站用房。铺设浆路，气路和水路以及输电线路等，各种管路符合有关部门的安全规定。搭建生活用房和修理、材料库房。施工场地布置进行全面规划，开挖排浆沟和集浆池等防护措施，施工产生的废水、废渣集中处理。5 施工项目资源配置5...
