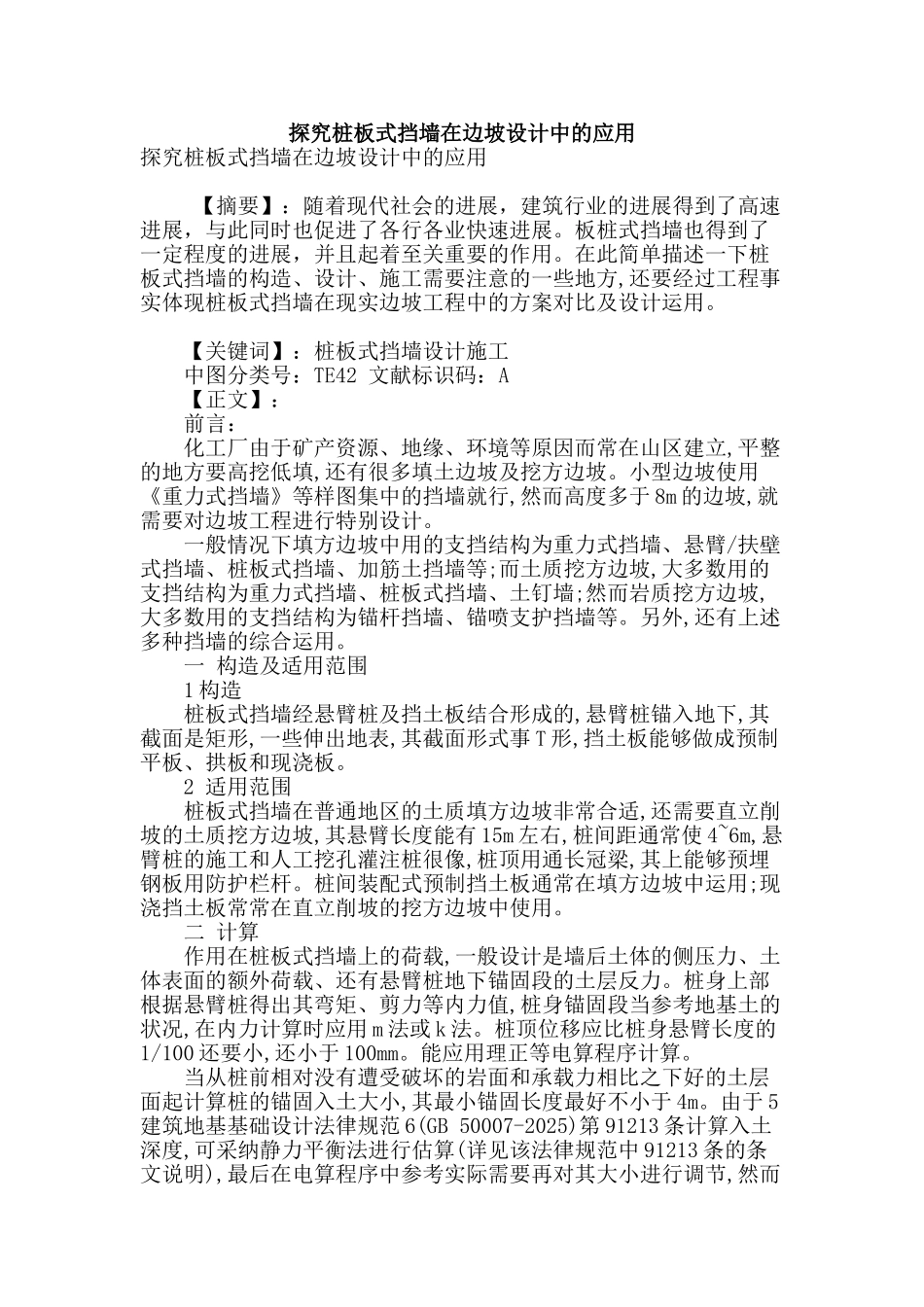

探究桩板式挡墙在边坡设计中的应用探究桩板式挡墙在边坡设计中的应用 【摘要】：随着现代社会的进展，建筑行业的进展得到了高速进展，与此同时也促进了各行各业快速进展。板桩式挡墙也得到了一定程度的进展，并且起着至关重要的作用。在此简单描述一下桩板式挡墙的构造、设计、施工需要注意的一些地方,还要经过工程事实体现桩板式挡墙在现实边坡工程中的方案对比及设计运用。 【关键词】：桩板式挡墙设计施工 中图分类号：TE42 文献标识码：A 【正文】： 前言： 化工厂由于矿产资源、地缘、环境等原因而常在山区建立,平整的地方要高挖低填,还有很多填土边坡及挖方边坡。小型边坡使用《重力式挡墙》等样图集中的挡墙就行,然而高度多于 8m 的边坡,就需要对边坡工程进行特别设计。 一般情况下填方边坡中用的支挡结构为重力式挡墙、悬臂/扶壁式挡墙、桩板式挡墙、加筋土挡墙等;而土质挖方边坡,大多数用的支挡结构为重力式挡墙、桩板式挡墙、土钉墙;然而岩质挖方边坡,大多数用的支挡结构为锚杆挡墙、锚喷支护挡墙等。另外,还有上述多种挡墙的综合运用。 一 构造及适用范围 1 构造 桩板式挡墙经悬臂桩及挡土板结合形成的,悬臂桩锚入地下,其截面是矩形,一些伸出地表,其截面形式事 T 形,挡土板能够做成预制平板、拱板和现浇板。 2 适用范围 桩板式挡墙在普通地区的土质填方边坡非常合适,还需要直立削坡的土质挖方边坡,其悬臂长度能有 15m 左右,桩间距通常使 4~6m,悬臂桩的施工和人工挖孔灌注桩很像,桩顶用通长冠梁,其上能够预埋钢板用防护栏杆。桩间装配式预制挡土板通常在填方边坡中运用;现浇挡土板常常在直立削坡的挖方边坡中使用。 二 计算 作用在桩板式挡墙上的荷载,一般设计是墙后土体的侧压力、土体表面的额外荷载、还有悬臂桩地下锚固段的土层反力。桩身上部根据悬臂桩得出其弯矩、剪力等内力值,桩身锚固段当参考地基土的状况,在内力计算时应用 m 法或 k 法。桩顶位移应比桩身悬臂长度的1/100 还要小,还小于 100mm。能应用理正等电算程序计算。 当从桩前相对没有遭受破坏的岩面和承载力相比之下好的土层面起计算桩的锚固入土大小,其最小锚固长度最好不小于 4m。由于 5建筑地基基础设计法律规范 6(GB 50007-2025)第 91213 条计算入土深度,可采纳静力平衡法进行估算(详见该法律规范中 91213 条的条文说明),最后在电算程序中参考实际需要再对其大小进行调节,然而桩身总长最好不要大于 30m。 在计算桩身内力...
