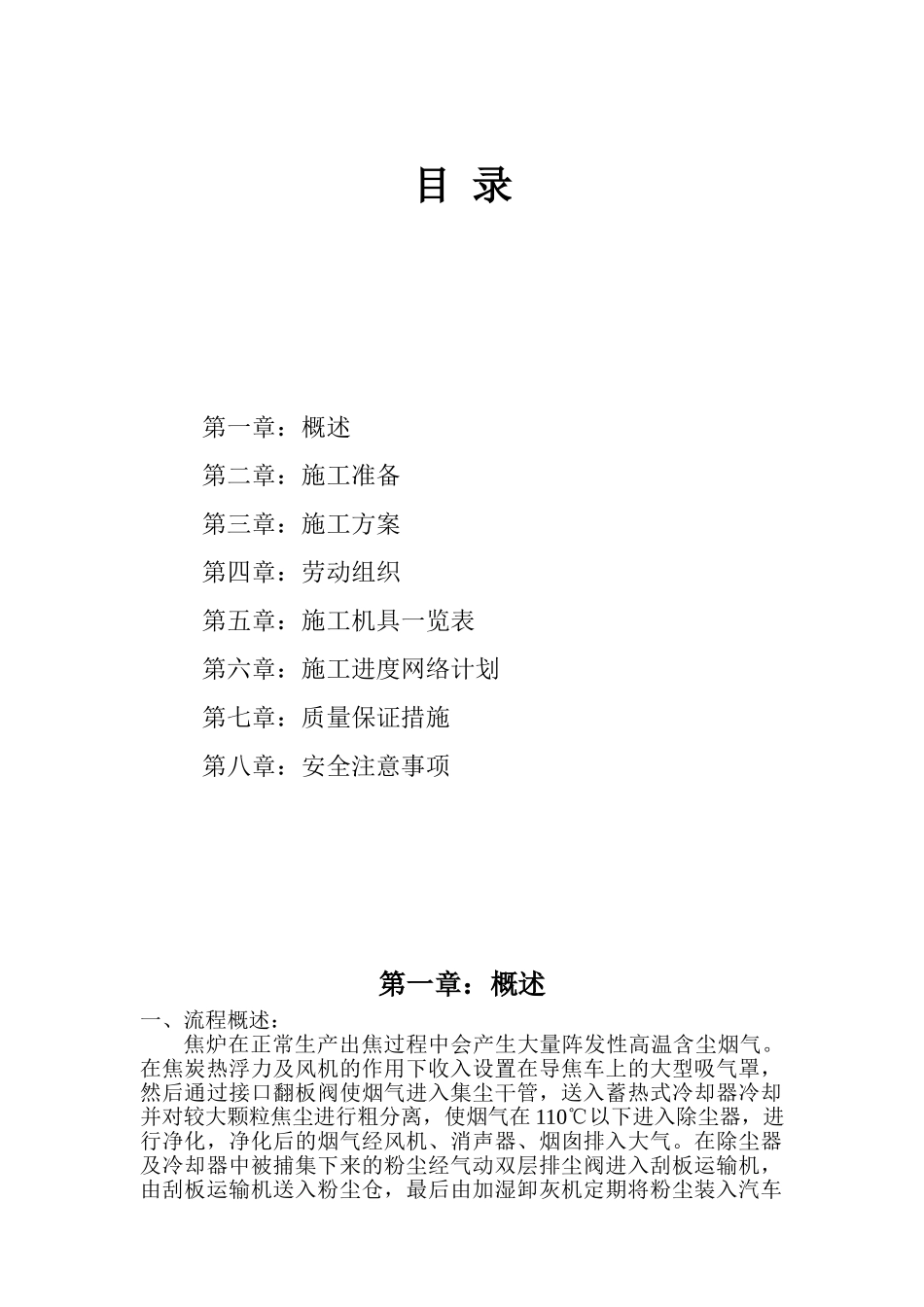

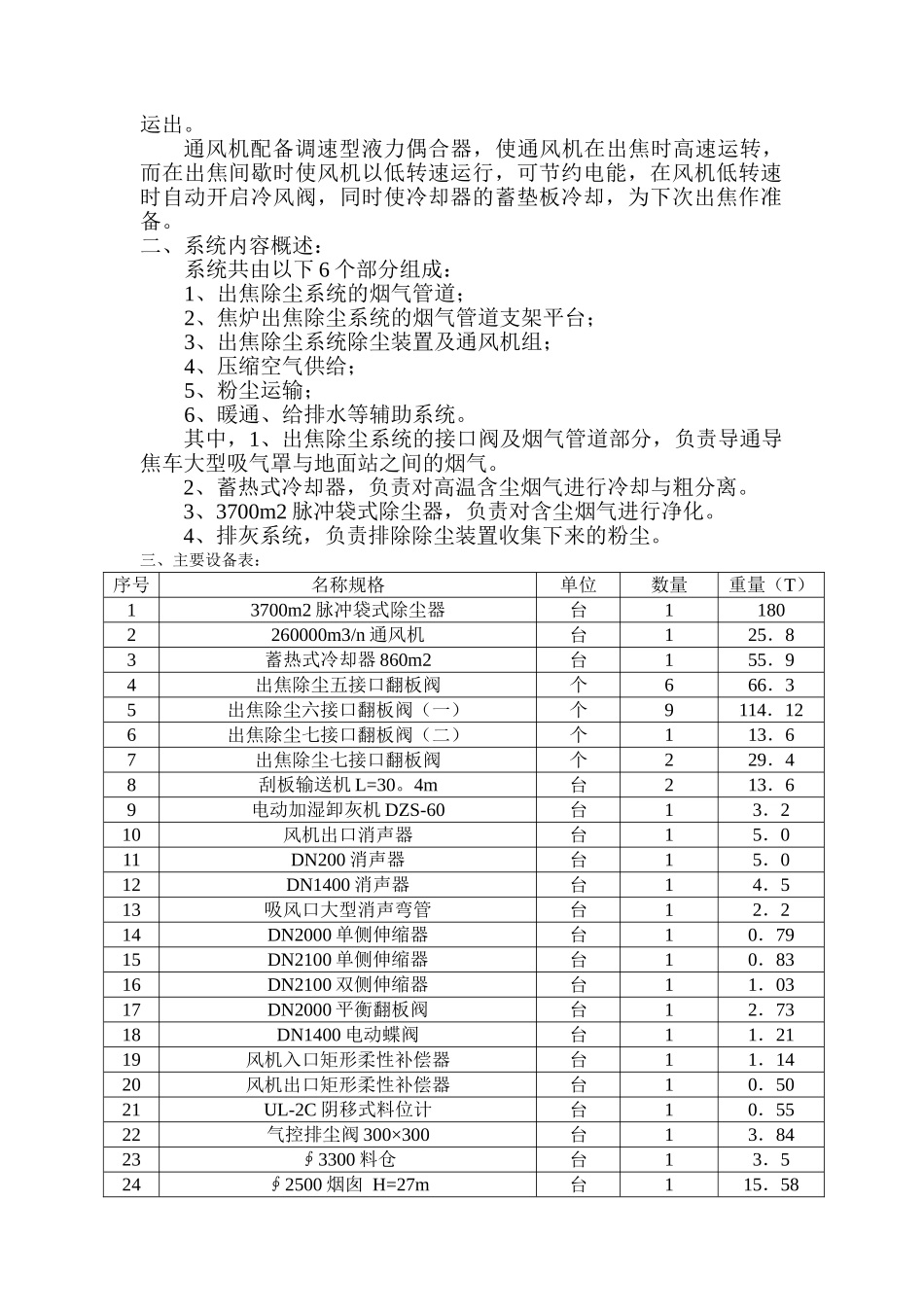

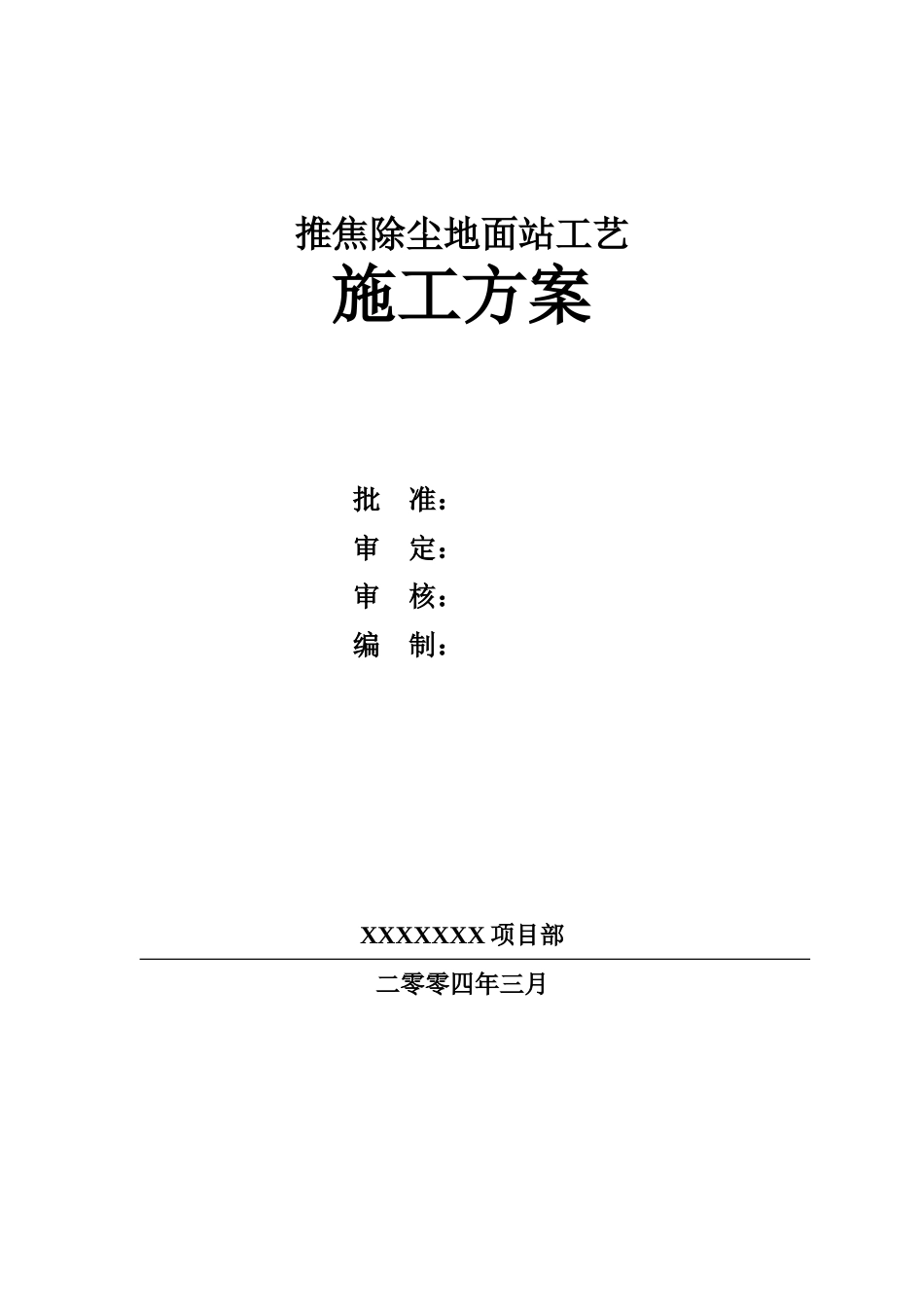

推焦除尘地面站工艺施工方案批 准：审 定：审 核：编 制：XXXXXXX 项目部二零零四年三月目 录第一章：概述第二章：施工准备第三章：施工方案第四章：劳动组织第五章：施工机具一览表第六章：施工进度网络计划第七章：质量保证措施第八章：安全注意事项第一章：概述一、流程概述：焦炉在正常生产出焦过程中会产生大量阵发性高温含尘烟气。在焦炭热浮力及风机的作用下收入设置在导焦车上的大型吸气罩，然后通过接口翻板阀使烟气进入集尘干管，送入蓄热式冷却器冷却并对较大颗粒焦尘进行粗分离，使烟气在 110℃以下进入除尘器，进行净化，净化后的烟气经风机、消声器、烟囱排入大气。在除尘器及冷却器中被捕集下来的粉尘经气动双层排尘阀进入刮板运输机，由刮板运输机送入粉尘仓，最后由加湿卸灰机定期将粉尘装入汽车运出。通风机配备调速型液力偶合器，使通风机在出焦时高速运转，而在出焦间歇时使风机以低转速运行，可节约电能，在风机低转速时自动开启冷风阀，同时使冷却器的蓄垫板冷却，为下次出焦作准备。二、系统内容概述：系统共由以下 6 个部分组成：1、出焦除尘系统的烟气管道；2、焦炉出焦除尘系统的烟气管道支架平台；3、出焦除尘系统除尘装置及通风机组；4、压缩空气供给；5、粉尘运输；6、暖通、给排水等辅助系统。其中，1、出焦除尘系统的接口阀及烟气管道部分，负责导通导焦车大型吸气罩与地面站之间的烟气。2、蓄热式冷却器，负责对高温含尘烟气进行冷却与粗分离。3、3700m2 脉冲袋式除尘器，负责对含尘烟气进行净化。4、排灰系统，负责排除除尘装置收集下来的粉尘。三、主要设备表：序号名称规格单位数量重量（T）13700m2 脉冲袋式除尘器台11802260000m3/n 通风机台125．83蓄热式冷却器 860m2台155．94出焦除尘五接口翻板阀个666．35出焦除尘六接口翻板阀（一）个9114．126出焦除尘七接口翻板阀（二）个113．67出焦除尘七接口翻板阀个229．48刮板输送机 L=30。4m台213．69电动加湿卸灰机 DZS-60台13．210风机出口消声器台15．011DN200 消声器台15．012DN1400 消声器台14．513吸风口大型消声弯管台12．214DN2000 单侧伸缩器台10．7915DN2100 单侧伸缩器台10．8316DN2100 双侧伸缩器台11．0317DN2000 平衡翻板阀台12．7318DN1400 电动蝶阀台11．2119风机入口矩形柔性补偿器台11．1420风机出口矩形柔性补偿器台10．5021UL-2C 阴移式料位计台10．5522气控排尘阀 300×300台13．8423∮3300 料仓台13．524∮2500...
