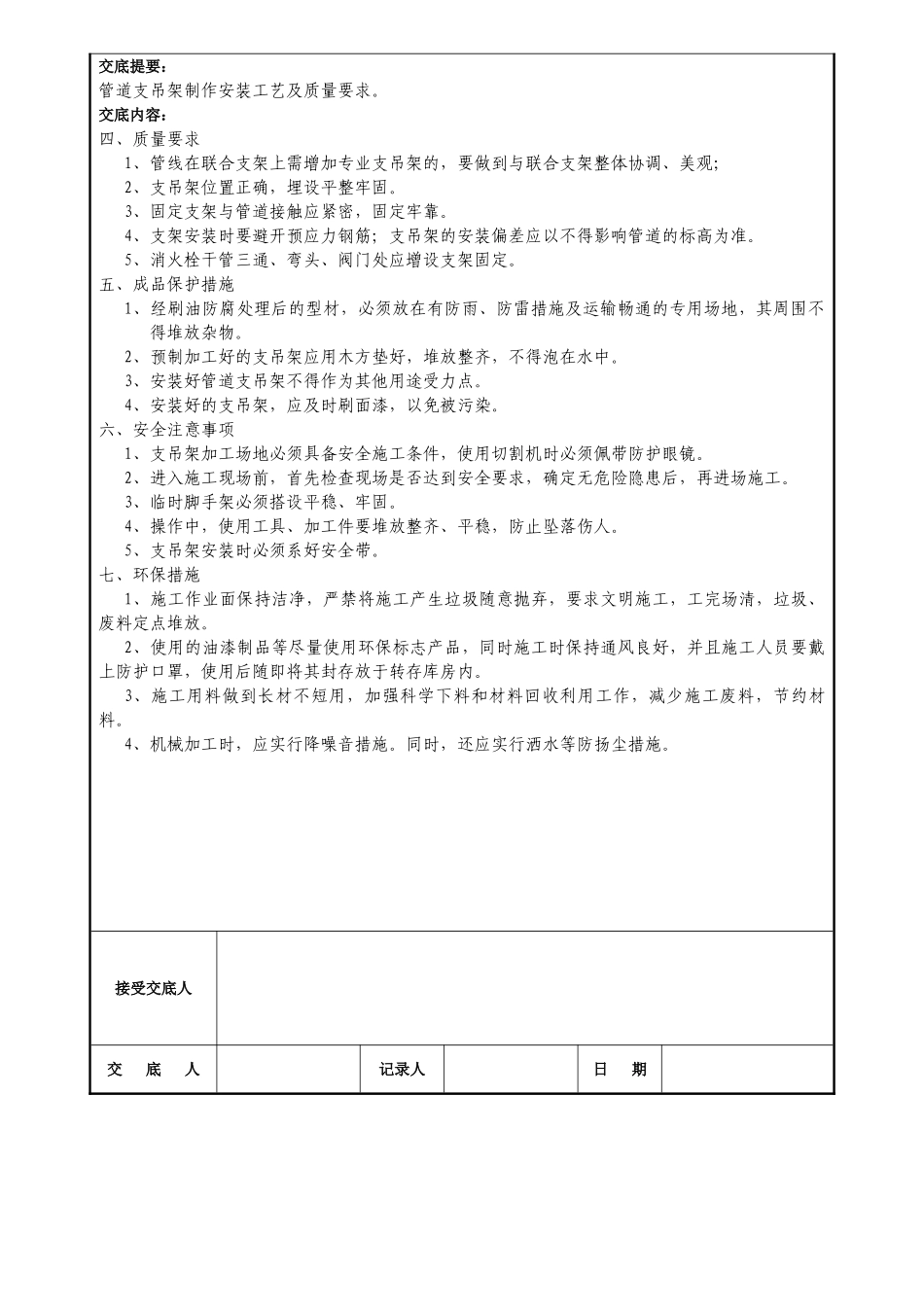

工程名称 福州某国际会展中心 - 展厅 H2 施工单位 中国建筑股份有限公司 交底提要：管道支吊架制作安装工艺及质量要求。交底内容：一、工程概况福州某国际会展中心工程室内消火栓系统支吊架制作及安装。本工程室内消火栓系统管材均为内外热镀锌钢管，支吊架材料采纳 Q235B 角钢、槽钢、钢板。本次技术交底主要针对支吊架的制作与安装。二、施工准备1、施工前熟悉室内消火栓系统施工图纸，按图纸测量，利用红外线准确定位即将施工的管道位置及标高（严格执行先放线定位后制作及安装支吊架的工序）。2、制作安装支吊架所需型材齐全。3、主要机具：电焊机、切割机、台钻、电锤、打磨机、氧气乙炔等准备齐全。4、施工所需电、气、水俱全，道路畅通，安装场地清理洁净。5、施工前对班组进行技术交底。三、施工工艺1、支吊架制作1）根据经审定的支吊架图或设计要求确定支架的位置及形式。室内消火栓主干管采纳门型架。本着节约的原则，可根据现场情况尽量考虑制作联合支架。2)支吊架制作前必须对型材进行除锈，除锈以外观露出金属光泽为准，并清除表面金属残渣及灰尘，除锈完毕需经专业施工员检查确认后方可刷防锈漆；3)型材切割后必须打磨平整光滑；支吊架不得有漏焊、欠焊或焊接裂纹等缺陷；支架钻孔必须采纳机械钻孔，不得使用用电焊或气焊开孔。 4)支架制作完成后，焊缝处必须打磨平整，需再补刷防锈漆。2、支吊架的安装1)在支吊架安装前，应根据施工图纸所标注的标高进行现场放线定位。放线应使用红外线定位仪根据已经给定的基准线准确定出管道标高及钻孔位置。2)定位后钻孔，将符合规定的膨胀螺栓打入孔中。3)将预制好的支架安装固定，紧固螺母；使用钢板的支吊架应将接触面打磨平整，钢板应刷防锈漆；支吊架的安装间距应符合设计、法律规范要求。室内消火栓系统镀锌钢管水平支吊架最大间距公称直径 DN(mm)65100150支架的最大间距(m)保温管44.57不保温管66.58接受交底人 交 底 人 记录人 日 期 工程名称 福州某国际会展中心 - 展厅 H2 施工单位 中国建筑股份有限公司 交底提要：管道支吊架制作安装工艺及质量要求。交底内容：四、质量要求1、管线在联合支架上需增加专业支吊架的，要做到与联合支架整体协调、美观；2、支吊架位置正确，埋设平整牢固。3、固定支架与管道接触应紧密，固定牢靠。4、支架安装时要避开预应力钢筋；支吊架的安装偏差应以不得影响管道的标高为准。5、消火栓干管三通、弯头、阀门处应增设支架固定...
