数据中心空调设计浅析

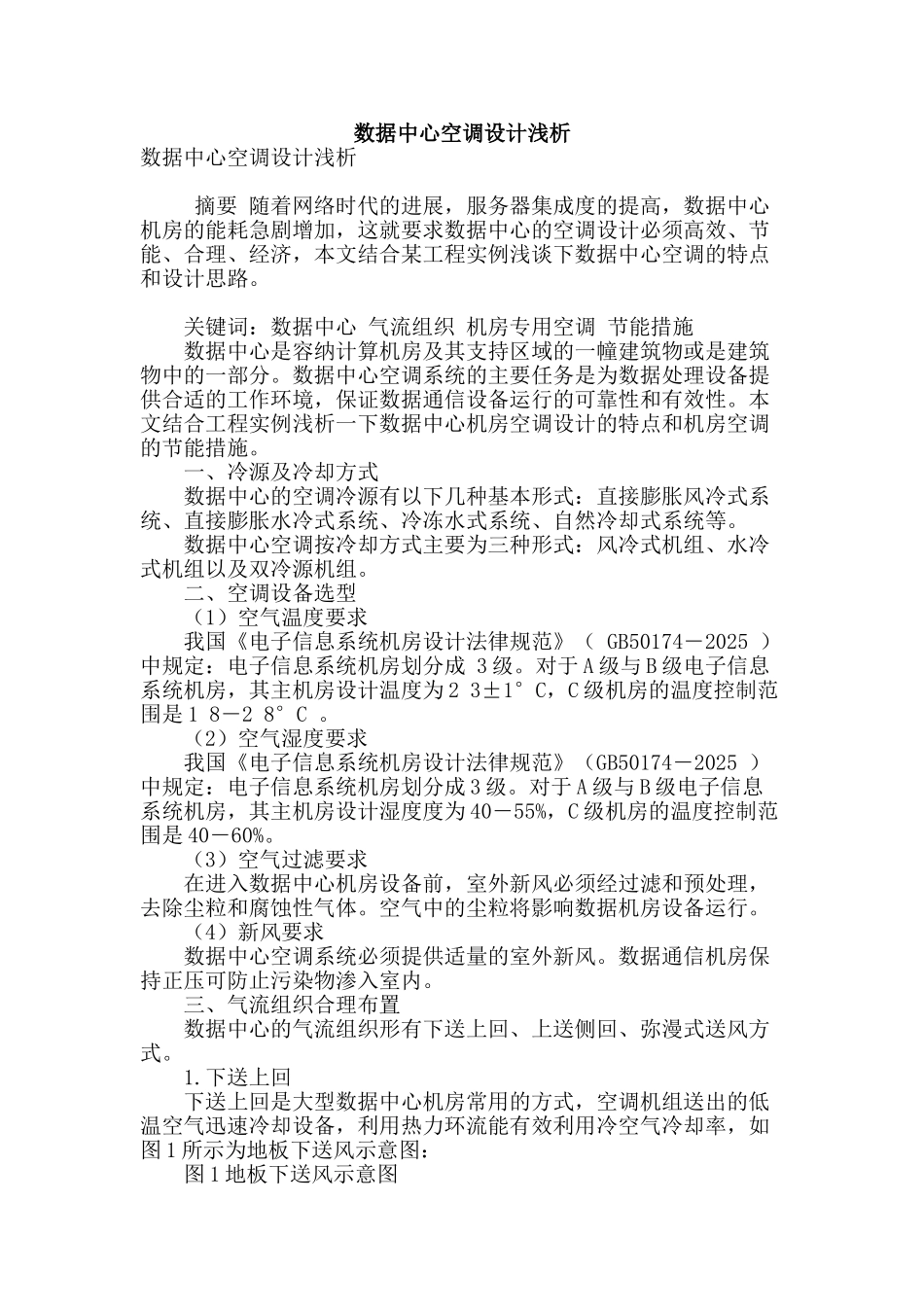

数据中心空调设计浅析数据中心空调设计浅析 摘要 随着网络时代的进展，服务器集成度的提高，数据中心机房的能耗急剧增加，这就要求数据中心的空调设计必须高效、节能、合理、经济，本文结合某工程实例浅谈下数据中心空调的特点和设计思路。 关键词：数据中心 气流组织 机房专用空调 节能措施 数据中心是容纳计算机房及其支持区域的一幢建筑物或是建筑物中的一部分。数据中心空调系统的主要任务是为数据处理设备提供合适的工作环境，保证数据通信设备运行的可靠性和有效性。本文结合工程实例浅析一下数据中心机房空调设计的特点和机房空调的节能措施。 一、冷源及冷却方式 数据中心的空调冷源有以下几种基本形式：直接膨胀风冷式系统、直接膨胀水冷式系统、冷冻水式系统、自然冷却式系统等。 数据中心空调按冷却方式主要为三种形式：风冷式机组、水冷式机组以及双冷源机组。 二、空调设备选型 （1）空气温度要求 我国《电子信息系统机房设计法律规范》（ GB50174―2025 ） 中规定：电子信息系统机房划分成 3 级。对于 A 级与 B 级电子信息系统机房，其主机房设计温度为 2 3±1°C，C 级机房的温度控制范围是 1 8―2 8°C 。 （2）空气湿度要求 我国《电子信息系统机房设计法律规范》（GB50174―2025 ） 中规定：电子信息系统机房划分成 3 级。对于 A 级与 B 级电子信息系统机房，其主机房设计湿度度为 40―55%，C 级机房的温度控制范围是 40―60%。 （3）空气过滤要求 在进入数据中心机房设备前，室外新风必须经过滤和预处理，去除尘粒和腐蚀性气体。空气中的尘粒将影响数据机房设备运行。 （4）新风要求 数据中心空调系统必须提供适量的室外新风。数据通信机房保持正压可防止污染物渗入室内。 三、气流组织合理布置 数据中心的气流组织形有下送上回、上送侧回、弥漫式送风方式。 1.下送上回 下送上回是大型数据中心机房常用的方式，空调机组送出的低温空气迅速冷却设备，利用热力环流能有效利用冷空气冷却率，如图 1 所示为地板下送风示意图： 图 1 地板下送风示意图 数据中心内计算机设备及机架采纳“冷热通道”的安装方式。将机柜采纳“背靠背，面对面”摆放。在热空气上方布置回风口到空调系统，进一步提高制冷效果。 2.上送侧回 上送侧回通常是采纳全室空调送回风的方式，适用于中小型机房。空调机组送风出口处宜安装送风管道或送风帽。回风可通过室内直接回风。如图 2 所示为上...
