整体式双向板肋形楼盖课程设计VIP专享

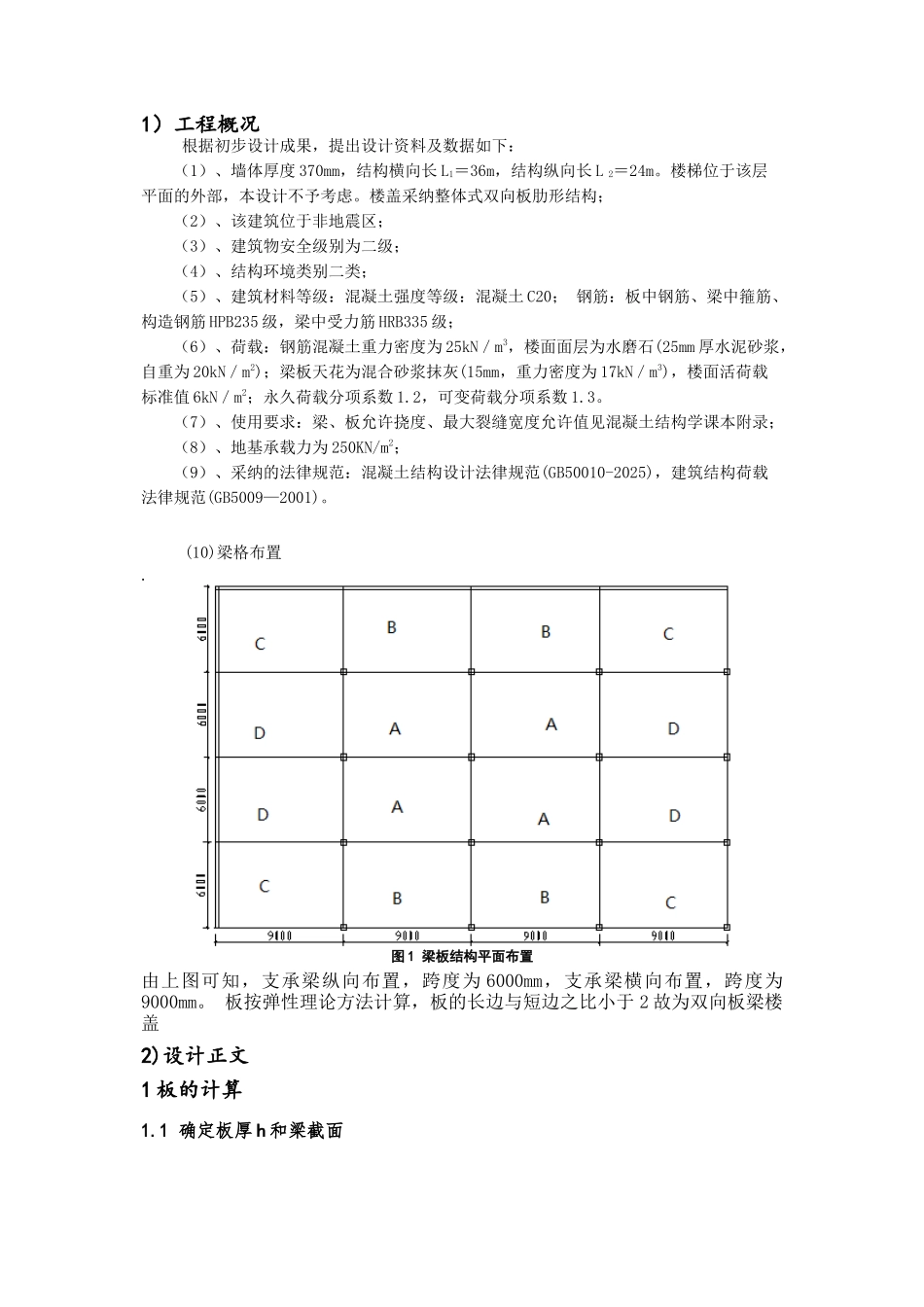

1）工程概况根据初步设计成果，提出设计资料及数据如下：（1）、墙体厚度 370mm，结构横向长 L1＝36m，结构纵向长 L 2＝24m。楼梯位于该层平面的外部，本设计不予考虑。楼盖采纳整体式双向板肋形结构；（2）、该建筑位于非地震区；（3）、建筑物安全级别为二级；（4）、结构环境类别二类；（5）、建筑材料等级：混凝土强度等级：混凝土 C20； 钢筋：板中钢筋、梁中箍筋、构造钢筋 HPB235 级，梁中受力筋 HRB335 级；（6）、荷载：钢筋混凝土重力密度为 25kN／m3，楼面面层为水磨石(25mm 厚水泥砂浆，自重为 20kN／m2)；梁板天花为混合砂浆抹灰(15mm，重力密度为 17kN／m3)，楼面活荷载标准值 6kN／m2；永久荷载分项系数 1.2，可变荷载分项系数 1.3。（7）、使用要求：梁、板允许挠度、最大裂缝宽度允许值见混凝土结构学课本附录；（8）、地基承载力为 250KN/m2；（9）、采纳的法律规范：混凝土结构设计法律规范(GB50010-2025)，建筑结构荷载法律规范(GB5009—2001)。 (10)梁格布置. 图 1 梁板结构平面布置由上图可知，支承梁纵向布置，跨度为 6000mm，支承梁横向布置，跨度为9000mm。 板按弹性理论方法计算，板的长边与短边之比小于 2 故为双向板梁楼盖2)设计正文1 板的计算1.1 确定板厚 h 和梁截面板的厚度 h=（-）,且 h>80mm（为双向板的短向计算跨度）得 h=120mm。拟设梁截面 b h=400mm 700mm。1.2 荷载计算① 四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为，柱高为，板厚为.② 楼盖面层做法: 厚水泥砂浆面层，厚混合砂浆天棚抹灰 荷载参数 楼面活荷载： =4.5 水泥砂浆容重： =20钢筋混凝土容重：=25混合砂浆容重： =17恒载分项系数： =1.2活载分项系数： =1.3（楼盖楼面活荷载标准值大于 4）板自重： 25mm 厚水泥砂浆：板天花为混合砂浆抹灰：恒载标准值： 恒载设计值： 活荷载设计值： 合计： 钢 筋：板中钢筋、梁中箍筋、构造钢筋级，梁中受力钢筋级钢筋。 1.3 双向板的弯矩计算（按弹性理论计算）区格AB6m/9m=0.675.875m/9m=0.65跨内计算简图++0.03357.43+0.06722.92536=16(0.03687.43+0.0752.925) 36=17.74(0.01067.43+0.02812.925) 36=5.79(0.00767.43+0.0272.925) 36=4.89(16+0.25.79)=17.158(17.74+0.24.89)=18.7 (5.79+0.216)=13.79(4.89+0.217.74=8.44支计算简图座0.075410.35636=28.10.079610.35636=29.670.057110.35636=21.280.057210.35636=21.32区格CD5....
