新建铁路路基复合地基处理cfg桩试桩首件总结评估报告

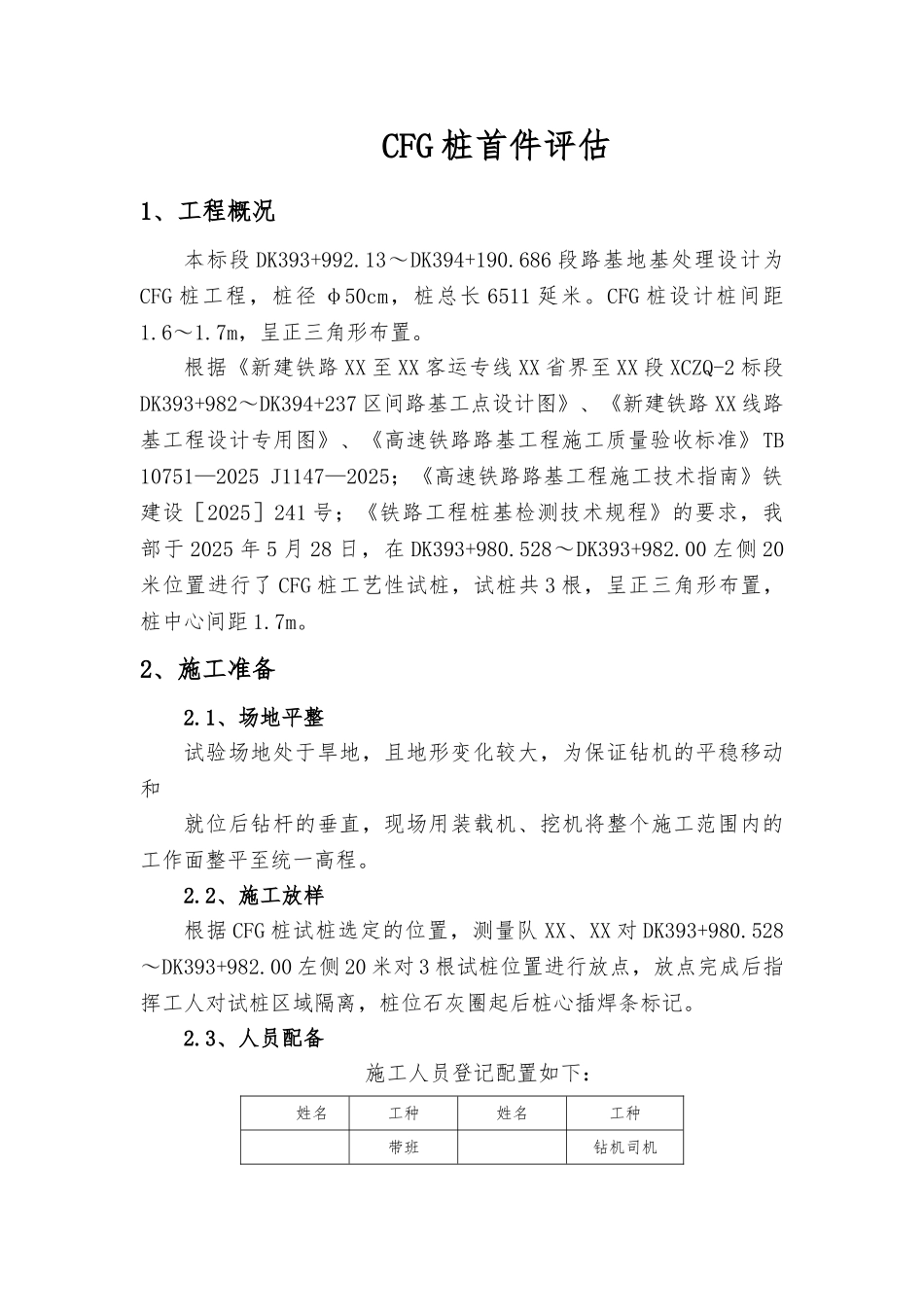

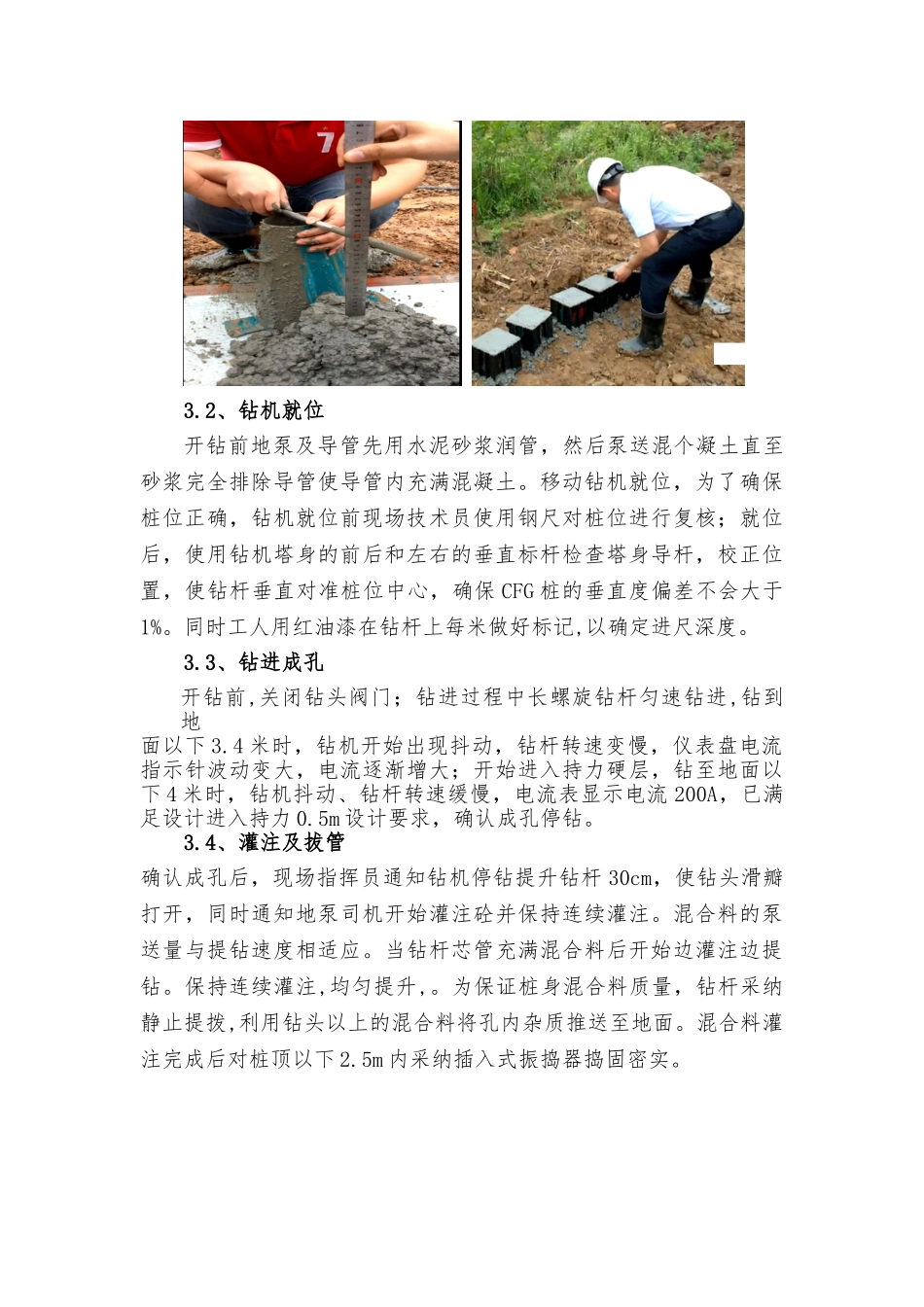

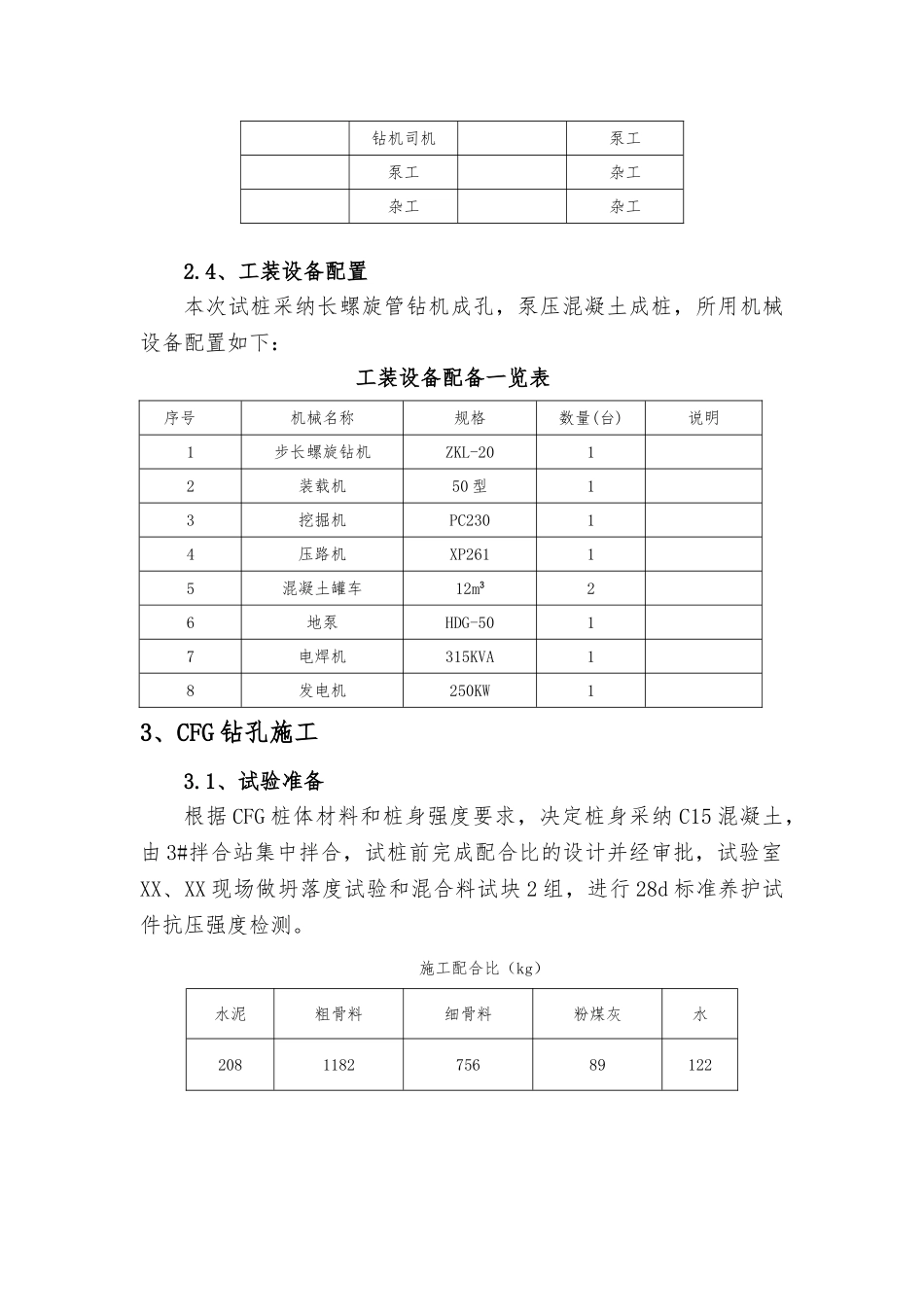

CFG 桩首件评估1、工程概况本标段 DK393+992.13～DK394+190.686 段路基地基处理设计为CFG 桩工程，桩径 φ50cm，桩总长 6511 延米。CFG 桩设计桩间距1.6～1.7m，呈正三角形布置。根据《新建铁路 XX 至 XX 客运专线 XX 省界至 XX 段 XCZQ-2 标段DK393+982～DK394+237 区间路基工点设计图》、《新建铁路 XX 线路基工程设计专用图》、《高速铁路路基工程施工质量验收标准》TB 10751—2025 J1147—2025；《高速铁路路基工程施工技术指南》铁建设［2025］241 号；《铁路工程桩基检测技术规程》的要求，我部于 2025 年 5 月 28 日，在 DK393+980.528～DK393+982.00 左侧 20米位置进行了 CFG 桩工艺性试桩，试桩共 3 根，呈正三角形布置，桩中心间距 1.7m。2、施工准备2.1、场地平整试验场地处于旱地，且地形变化较大，为保证钻机的平稳移动和就位后钻杆的垂直，现场用装载机、挖机将整个施工范围内的工作面整平至统一高程。 2.2、施工放样根据 CFG 桩试桩选定的位置，测量队 XX、XX 对 DK393+980.528～DK393+982.00 左侧 20 米对 3 根试桩位置进行放点，放点完成后指挥工人对试桩区域隔离，桩位石灰圈起后桩心插焊条标记。2.3、人员配备施工人员登记配置如下：姓名工种姓名工种带班钻机司机钻机司机泵工泵工杂工杂工杂工2.4、工装设备配置本次试桩采纳长螺旋管钻机成孔，泵压混凝土成桩，所用机械设备配置如下：工装设备配备一览表序号机械名称规格数量(台)说明1步长螺旋钻机ZKL-2012装载机50 型13挖掘机PC23014压路机XP26115混凝土罐车12m326地泵HDG-5017电焊机315KVA18发电机250KW13、CFG 钻孔施工3.1、试验准备根据 CFG 桩体材料和桩身强度要求，决定桩身采纳 C15 混凝土，由 3#拌合站集中拌合，试桩前完成配合比的设计并经审批，试验室XX、XX 现场做坍落度试验和混合料试块 2 组，进行 28d 标准养护试件抗压强度检测。施工配合比（kg）水泥粗骨料细骨料粉煤灰水208118275689122 3.2、钻机就位开钻前地泵及导管先用水泥砂浆润管，然后泵送混个凝土直至砂浆完全排除导管使导管内充满混凝土。移动钻机就位，为了确保桩位正确，钻机就位前现场技术员使用钢尺对桩位进行复核；就位后，使用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保 CFG 桩的垂直度偏差不会大于1%。同时工人用红油漆在钻杆上每米做好标记,以确定进尺深度。3.3、钻进成孔开钻...
