无线远程视频监控系统方案VIP专享

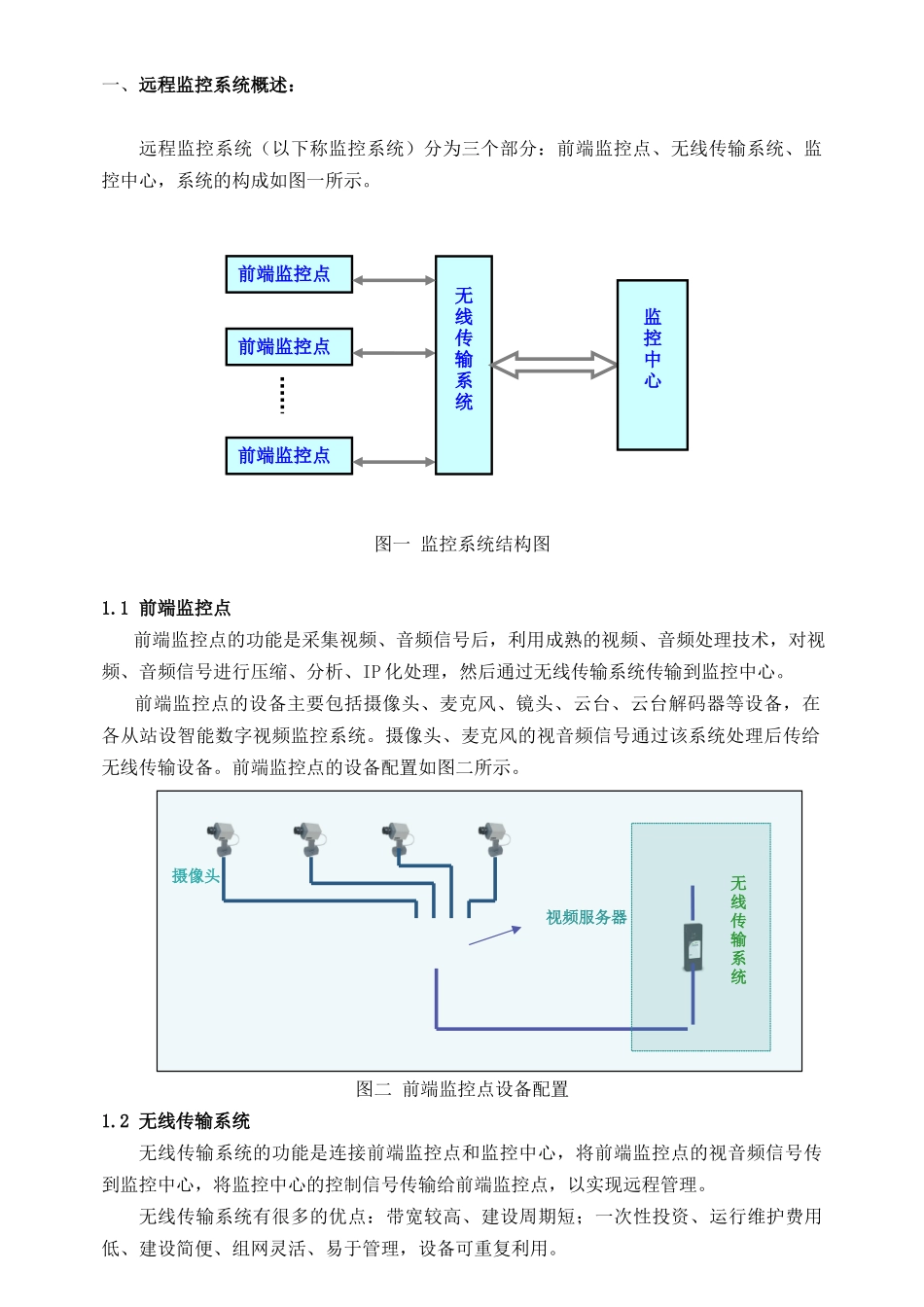

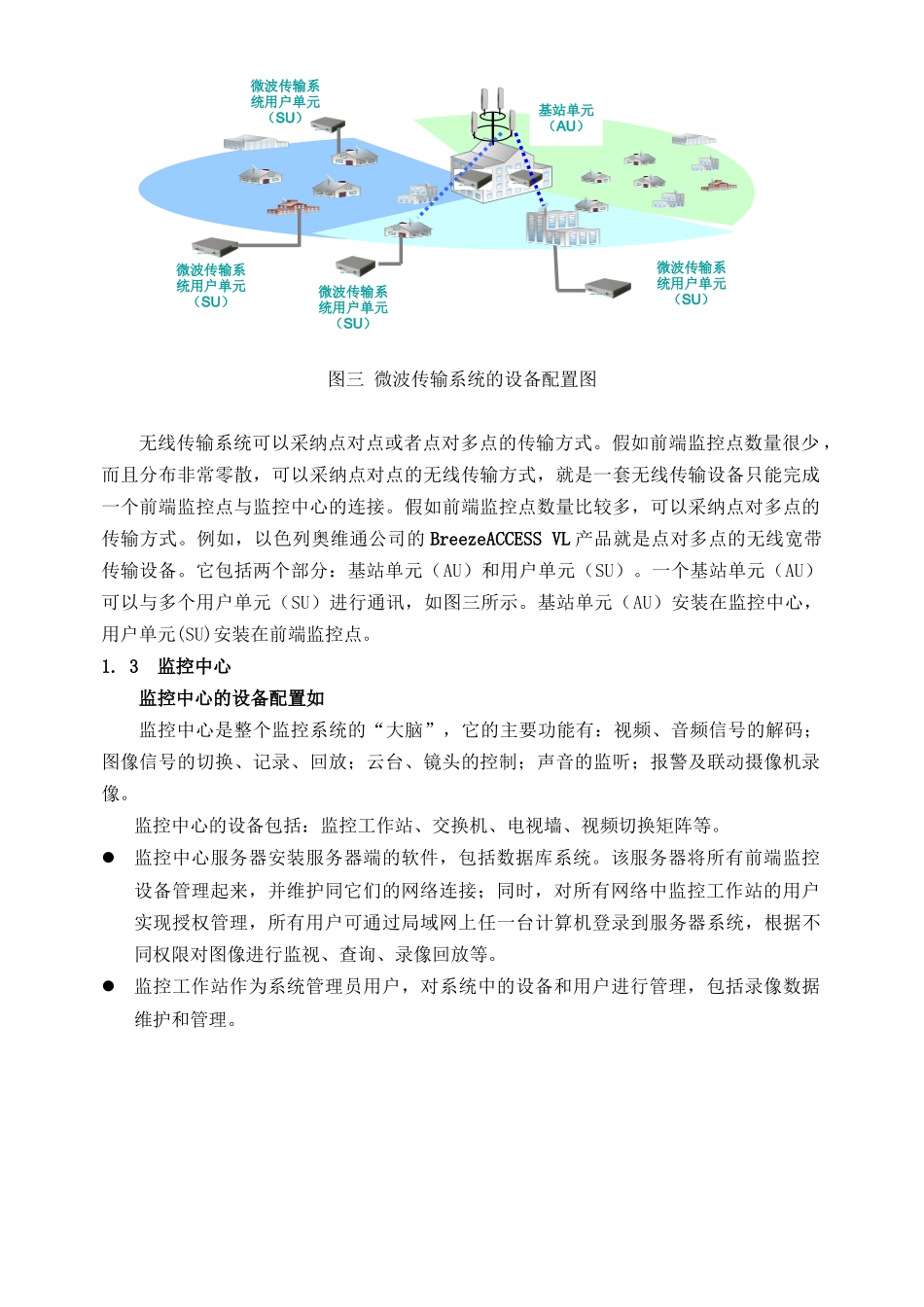

无线远程视频监控系统方案唐山某电气有限公司二零零五年九月一、远程监控系统概述：远程监控系统（以下称监控系统）分为三个部分：前端监控点、无线传输系统、监控中心，系统的构成如图一所示。图一 监控系统结构图1.1 前端监控点前端监控点的功能是采集视频、音频信号后，利用成熟的视频、音频处理技术，对视频、音频信号进行压缩、分析、IP 化处理，然后通过无线传输系统传输到监控中心。前端监控点的设备主要包括摄像头、麦克风、镜头、云台、云台解码器等设备，在各从站设智能数字视频监控系统。摄像头、麦克风的视音频信号通过该系统处理后传给无线传输设备。前端监控点的设备配置如图二所示。图二 前端监控点设备配置1.2 无线传输系统无线传输系统的功能是连接前端监控点和监控中心，将前端监控点的视音频信号传到监控中心，将监控中心的控制信号传输给前端监控点，以实现远程管理。无线传输系统有很多的优点：带宽较高、建设周期短；一次性投资、运行维护费用低、建设简便、组网灵活、易于管理，设备可重复利用。前端监控点前端监控点前端监控点无线传输系统监控中心无线传输系统摄像头视频服务器图三 微波传输系统的设备配置图无线传输系统可以采纳点对点或者点对多点的传输方式。假如前端监控点数量很少 ，而且分布非常零散，可以采纳点对点的无线传输方式，就是一套无线传输设备只能完成一个前端监控点与监控中心的连接。假如前端监控点数量比较多，可以采纳点对多点的传输方式。例如，以色列奥维通公司的 BreezeACCESS VL 产品就是点对多点的无线宽带传输设备。它包括两个部分：基站单元（AU）和用户单元（SU）。一个基站单元（AU）可以与多个用户单元（SU）进行通讯，如图三所示。基站单元（AU）安装在监控中心，用户单元(SU)安装在前端监控点。1. 3 监控中心 监控中心的设备配置如监控中心是整个监控系统的“大脑”，它的主要功能有：视频、音频信号的解码；图像信号的切换、记录、回放；云台、镜头的控制；声音的监听；报警及联动摄像机录像。监控中心的设备包括：监控工作站、交换机、电视墙、视频切换矩阵等。监控中心服务器安装服务器端的软件，包括数据库系统。该服务器将所有前端监控设备管理起来，并维护同它们的网络连接；同时，对所有网络中监控工作站的用户实现授权管理，所有用户可通过局域网上任一台计算机登录到服务器系统，根据不同权限对图像进行监视、查询、录像回放等。监控工作站作为系统管理员用...
