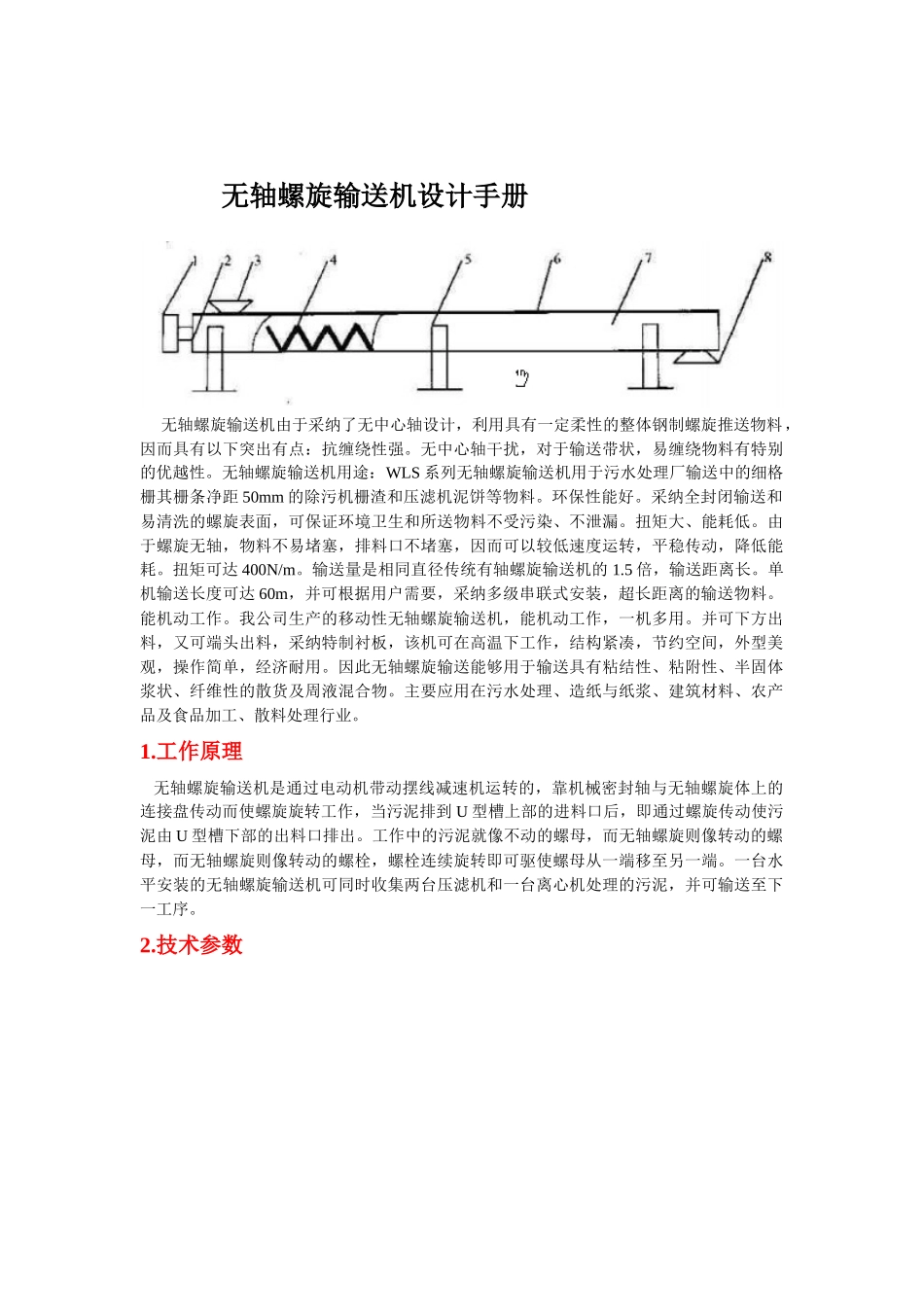

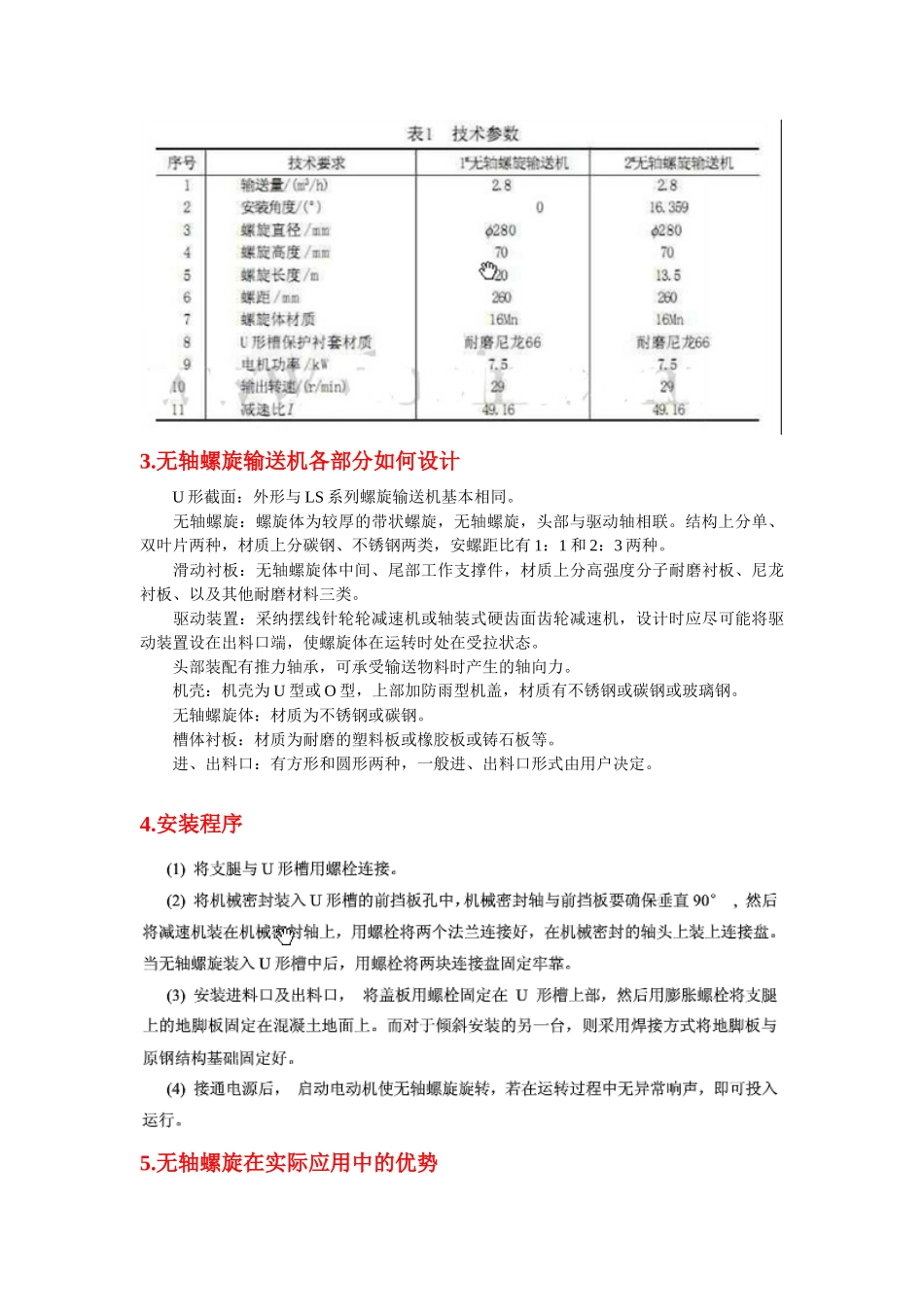

无轴螺旋输送机设计手册 无轴螺旋输送机由于采纳了无中心轴设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出有点：抗缠绕性强。无中心轴干扰，对于输送带状，易缠绕物料有特别的优越性。无轴螺旋输送机用途：WLS 系列无轴螺旋输送机用于污水处理厂输送中的细格栅其栅条净距 50mm 的除污机栅渣和压滤机泥饼等物料。环保性能好。采纳全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染、不泄漏。扭矩大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。扭矩可达 400N/m。输送量是相同直径传统有轴螺旋输送机的 1.5 倍，输送距离长。单机输送长度可达 60m，并可根据用户需要，采纳多级串联式安装，超长距离的输送物料。能机动工作。我公司生产的移动性无轴螺旋输送机，能机动工作，一机多用。并可下方出料，又可端头出料，采纳特制衬板，该机可在高温下工作，结构紧凑，节约空间，外型美观，操作简单，经济耐用。因此无轴螺旋输送能够用于输送具有粘结性、粘附性、半固体浆状、纤维性的散货及周液混合物。主要应用在污水处理、造纸与纸浆、建筑材料、农产品及食品加工、散料处理行业。1.工作原理 无轴螺旋输送机是通过电动机带动摆线减速机运转的，靠机械密封轴与无轴螺旋体上的连接盘传动而使螺旋旋转工作，当污泥排到 U 型槽上部的进料口后，即通过螺旋传动使污泥由 U 型槽下部的出料口排出。工作中的污泥就像不动的螺母，而无轴螺旋则像转动的螺母，而无轴螺旋则像转动的螺栓，螺栓连续旋转即可驱使螺母从一端移至另一端。一台水平安装的无轴螺旋输送机可同时收集两台压滤机和一台离心机处理的污泥，并可输送至下一工序。2.技术参数3.无轴螺旋输送机各部分如何设计 U 形截面：外形与 LS 系列螺旋输送机基本相同。 无轴螺旋：螺旋体为较厚的带状螺旋，无轴螺旋，头部与驱动轴相联。结构上分单、双叶片两种，材质上分碳钢、不锈钢两类，安螺距比有 1：1 和 2：3 两种。 滑动衬板：无轴螺旋体中间、尾部工作支撑件，材质上分高强度分子耐磨衬板、尼龙衬板、以及其他耐磨材料三类。 驱动装置：采纳摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。 头部装配有推力轴承，可承受输送物料时产生的轴向力。 机壳：机壳为 U 型或 O 型，上部加防雨型机盖，材质有不锈钢或碳...
