旧货市场改造外装石材幕墙工程设计计算书

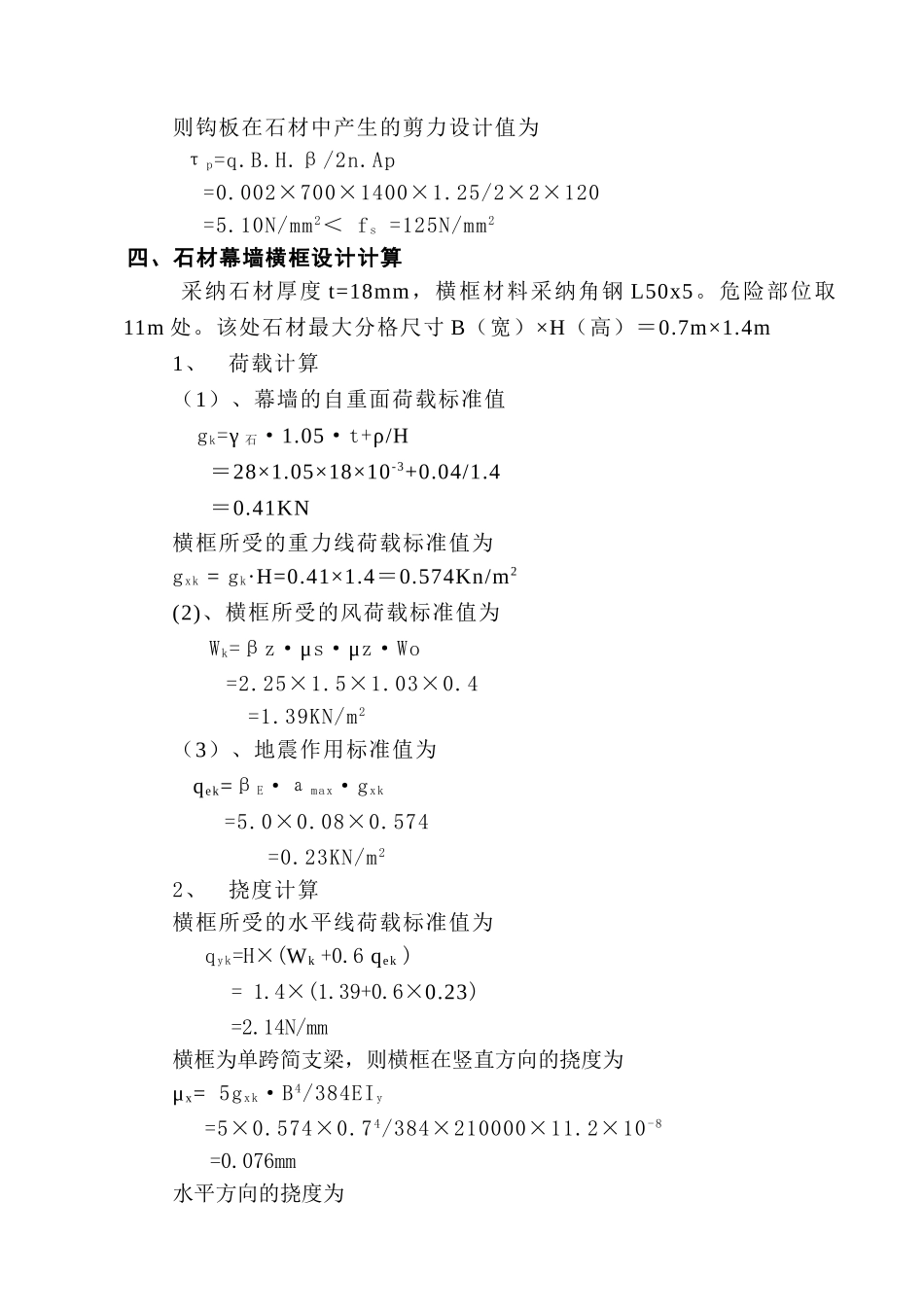

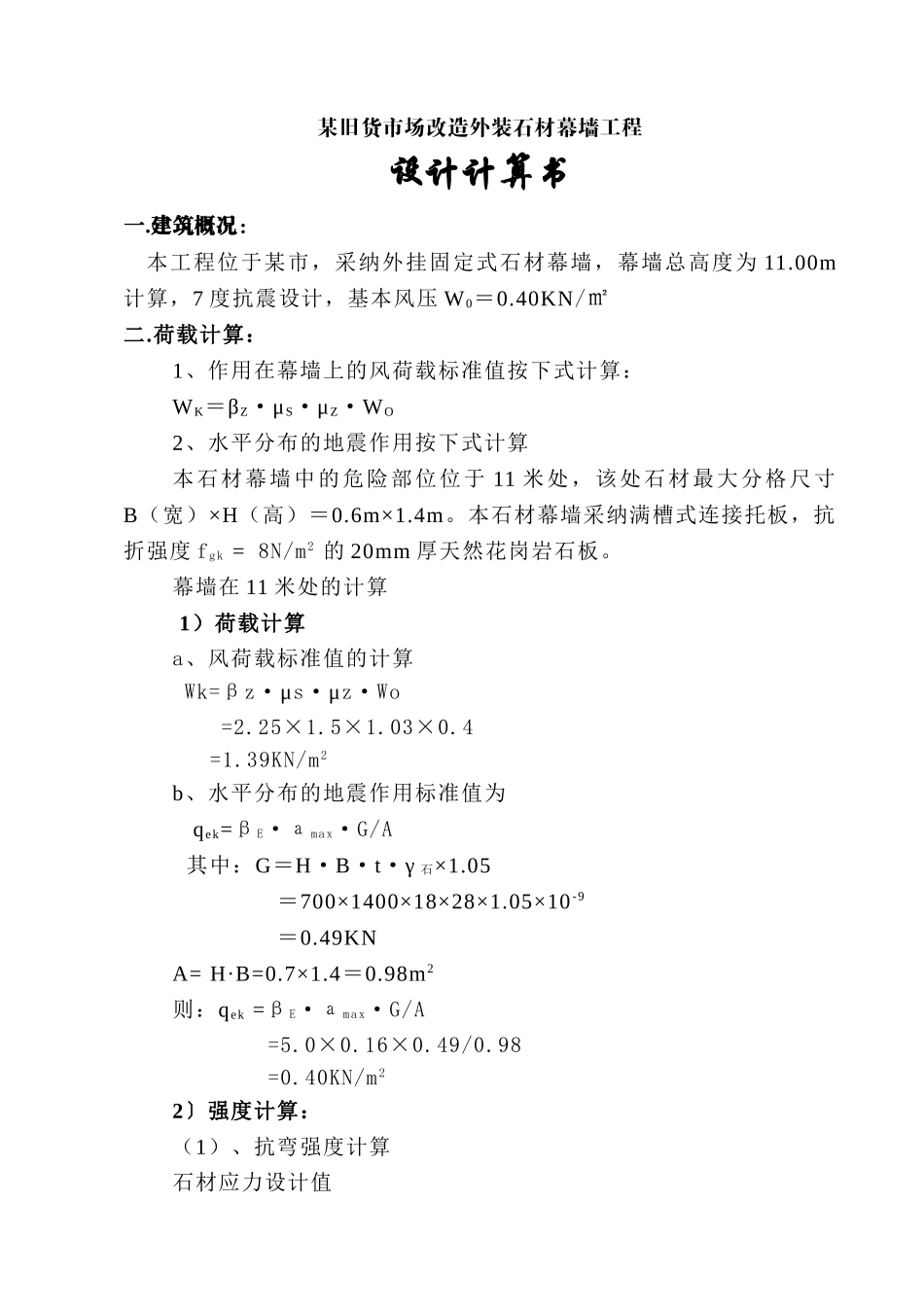

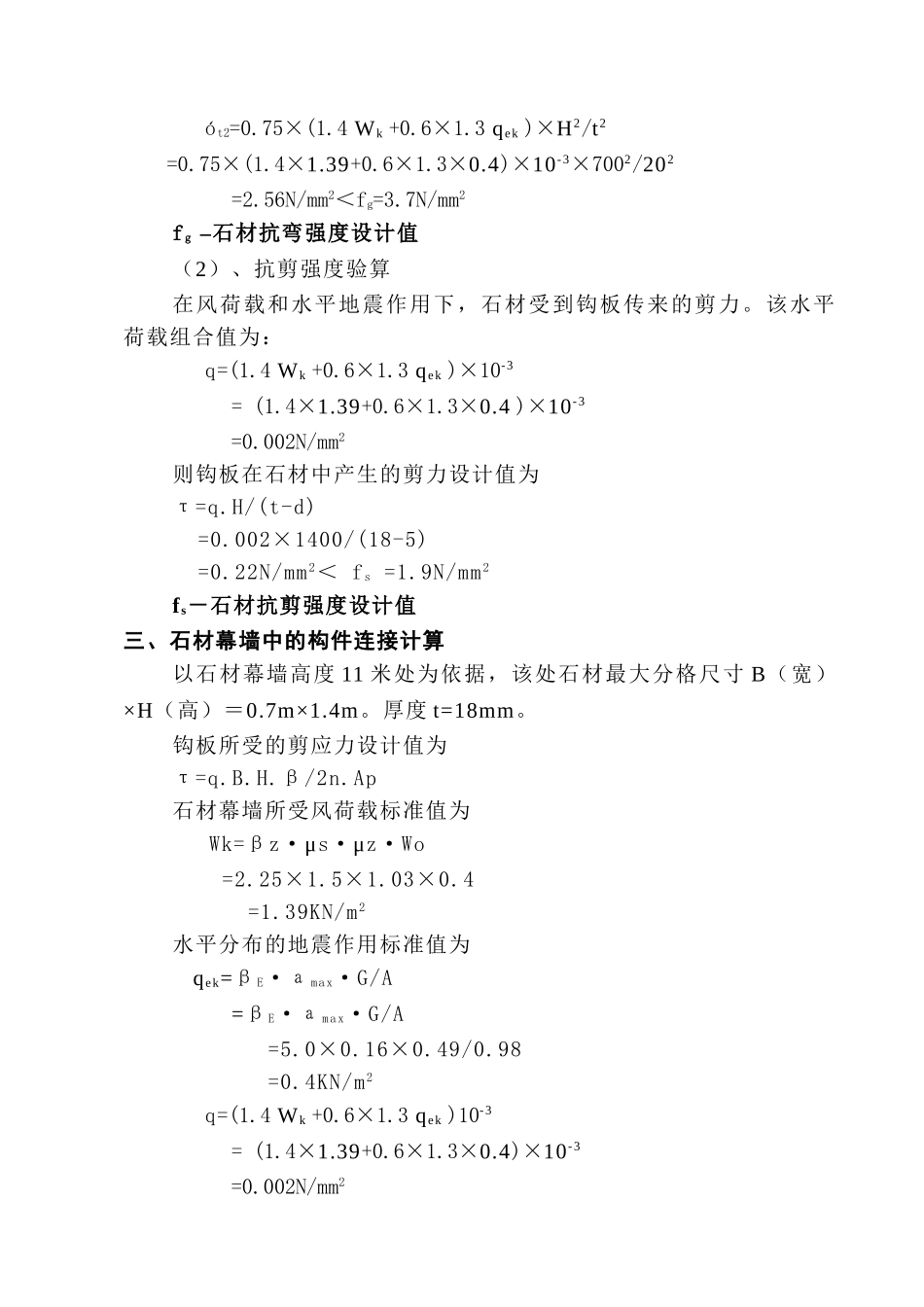

某旧货市场改造外装石材幕墙工程设计计算书一.建筑概况： 本工程位于某市，采纳外挂固定式石材幕墙，幕墙总高度为 11.00m计算，7 度抗震设计，基本风压 W0＝0.40KN/㎡二.荷载计算：1、作用在幕墙上的风荷载标准值按下式计算：WK＝βZ·μS·μZ·WO2、水平分布的地震作用按下式计算本石材幕墙中的危险部位位于 11 米处，该处石材最大分格尺寸B（宽）×H（高）＝0.6m×1.4m。本石材幕墙采纳满槽式连接托板，抗折强度 fgk = 8N/m2 的 20mm 厚天然花岗岩石板。幕墙在 11 米处的计算1）荷载计算a、风荷载标准值的计算 Wk=βz·μs·μz·Wo =2.25×1.5×1.03×0.4=1.39KN/m2b、水平分布的地震作用标准值为 qek=βE·аmax·G/A 其中：G＝H·B·t·γ 石×1.05＝700×1400×18×28×1.05×10 -9＝0.49KNA= H·B=0.7×1.4＝0.98m2则：qek =βE·аmax·G/A =5.0×0.16×0.49/0.98 =0.40KN/m22〕强度计算：（1）、抗弯强度计算石材应力设计值ót2=0.75×(1.4 Wk +0.6×1.3 qek )×H2/t2=0.75×(1.4×1.39+0.6×1.3×0.4)×10-3×7002/202 =2.56N/mm2＜fg=3.7N/mm2fg –石材抗弯强度设计值（2）、抗剪强度验算在风荷载和水平地震作用下，石材受到钩板传来的剪力。该水平荷载组合值为：q=(1.4 Wk +0.6×1.3 qek )×10-3= (1.4×1.39+0.6×1.3×0.4 )×10-3 =0.002N/mm2则钩板在石材中产生的剪力设计值为τ=q.H/(t-d)=0.002×1400/(18-5)=0.22N/mm2＜ fs =1.9N/mm2fs－石材抗剪强度设计值三、石材幕墙中的构件连接计算以石材幕墙高度 11 米处为依据，该处石材最大分格尺寸 B（宽）×H（高）＝0.7m×1.4m。厚度 t=18mm。钩板所受的剪应力设计值为τ=q.B.H.β/2n.Ap石材幕墙所受风荷载标准值为 Wk=βz·μs·μz·Wo =2.25×1.5×1.03×0.4=1.39KN/m2水平分布的地震作用标准值为 qek=βE·аmax·G/A=βE·аmax·G/A =5.0×0.16×0.49/0.98 =0.4KN/m2q=(1.4 Wk +0.6×1.3 qek )10-3= (1.4×1.39+0.6×1.3×0.4)×10-3 =0.002N/mm2则钩板在石材中产生的剪力设计值为τp=q.B.H.β/2n.Ap=0.002×700×1400×1.25/2×2×120=5.10N/mm2＜ fs =125N/mm2四、石材幕墙横框设计计算 采纳石材厚度 t=18mm，横框材料采纳角钢 L50x5。危险部位取11m 处。该处石材最大分格尺寸 B（宽）×H（高）＝0.7m×1.4m1、荷载计算（1）、幕墙的自重面荷载标准值 gk=γ 石·1.05·t+ρ/H＝28×1.05×18×10-3+0.04/1.4...
