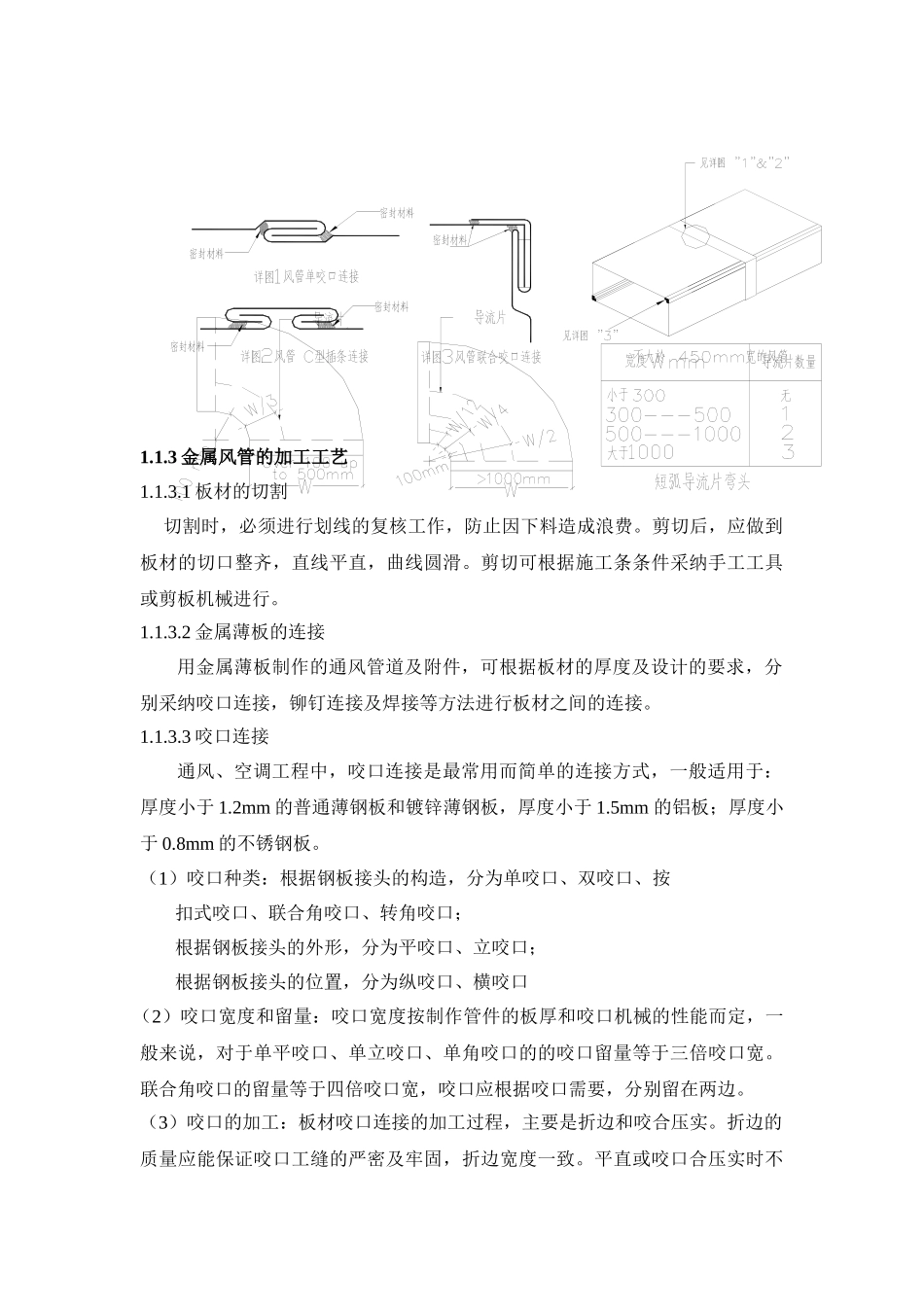

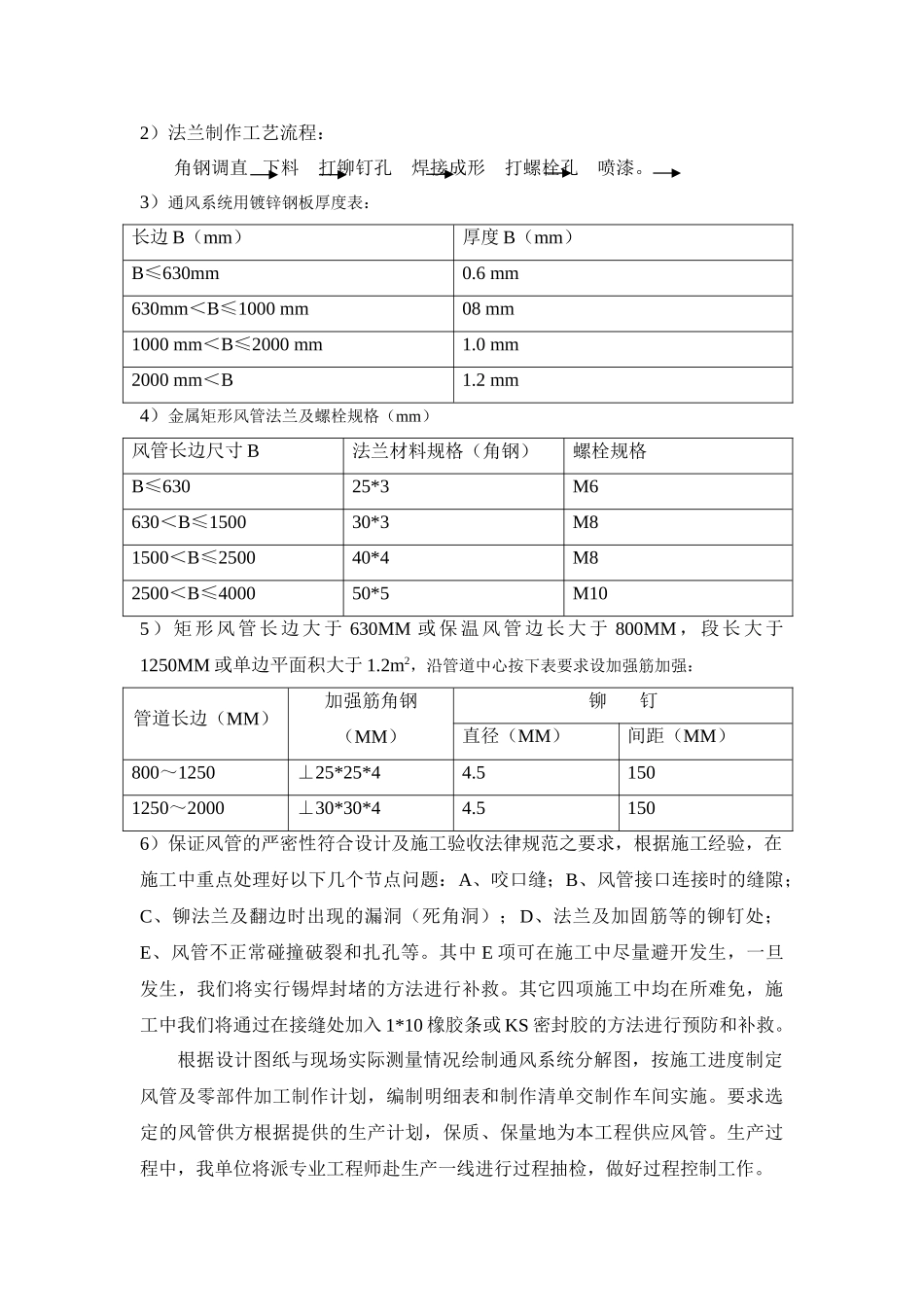

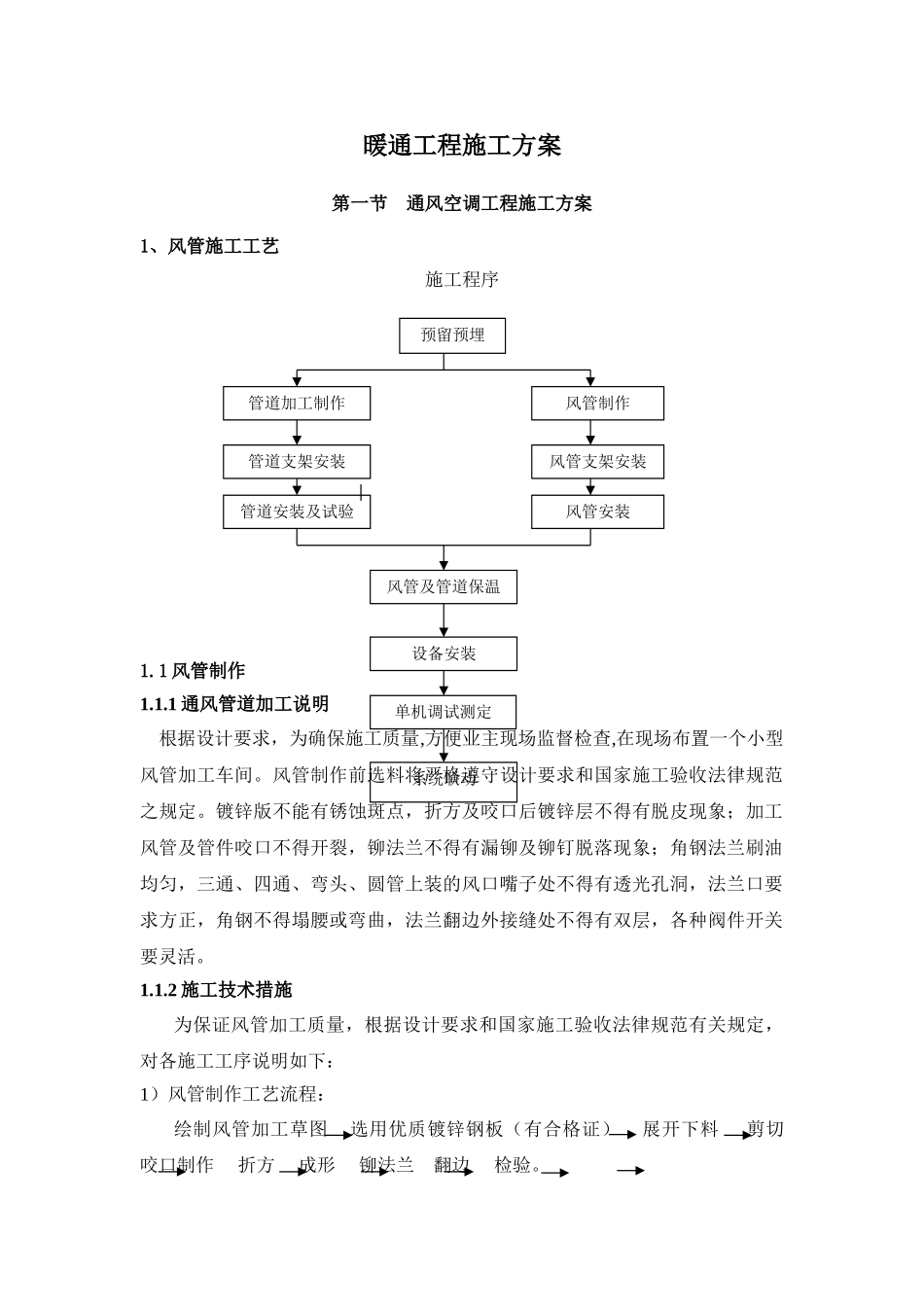

暖通工程施工方案第一节 通风空调工程施工方案1、风管施工工艺施工程序1.1 风管制作1.1.1 通风管道加工说明 根据设计要求，为确保施工质量,方便业主现场监督检查,在现场布置一个小型风管加工车间。风管制作前选料将严格遵守设计要求和国家施工验收法律规范之规定。镀锌版不能有锈蚀斑点，折方及咬口后镀锌层不得有脱皮现象；加工风管及管件咬口不得开裂，铆法兰不得有漏铆及铆钉脱落现象；角钢法兰刷油均匀，三通、四通、弯头、圆管上装的风口嘴子处不得有透光孔洞，法兰口要求方正，角钢不得塌腰或弯曲，法兰翻边外接缝处不得有双层，各种阀件开关要灵活。1.1.2 施工技术措施为保证风管加工质量，根据设计要求和国家施工验收法律规范有关规定，对各施工工序说明如下：1）风管制作工艺流程：绘制风管加工草图 选用优质镀锌钢板（有合格证） 展开下料 剪切 咬口制作 折方 成形 铆法兰 翻边 检验。预留预埋风管制作风管支架安装风管安装设备安装单机调试测定系统联动管道加工制作管道安装及试验管道支架安装风管及管道保温2）法兰制作工艺流程：角钢调直 下料 打铆钉孔 焊接成形 打螺栓孔 喷漆。3）通风系统用镀锌钢板厚度表：长边 B（mm）厚度 B（mm）B≤630mm 0.6 mm630mm＜B≤1000 mm08 mm1000 mm＜B≤2000 mm1.0 mm2000 mm＜B1.2 mm4）金属矩形风管法兰及螺栓规格（mm）风管长边尺寸 B法兰材料规格（角钢）螺栓规格B≤630 25*3M6630＜B≤150030*3M81500＜B≤250040*4M82500＜B≤400050*5M105 ） 矩 形 风 管 长 边 大 于 630MM 或 保 温 风 管 边 长 大 于 800MM ， 段 长 大 于1250MM 或单边平面积大于 1.2m2，沿管道中心按下表要求设加强筋加强：管道长边（MM）加强筋角钢（MM）铆 钉直径（MM）间距（MM）800～1250⊥25*25*44.51501250～2000⊥30*30*44.51506）保证风管的严密性符合设计及施工验收法律规范之要求，根据施工经验，在施工中重点处理好以下几个节点问题：A、咬口缝；B、风管接口连接时的缝隙；C、铆法兰及翻边时出现的漏洞（死角洞）；D、法兰及加固筋等的铆钉处；E、风管不正常碰撞破裂和扎孔等。其中 E 项可在施工中尽量避开发生，一旦发生，我们将实行锡焊封堵的方法进行补救。其它四项施工中均在所难免，施工中我们将通过在接缝处加入 1*10 橡胶条或 KS 密封胶的方法进行预防和补救。根据设计图纸与现场实际测量情况绘制通风系统分解图，按施工进度制定风...
