暖通系统调试方案

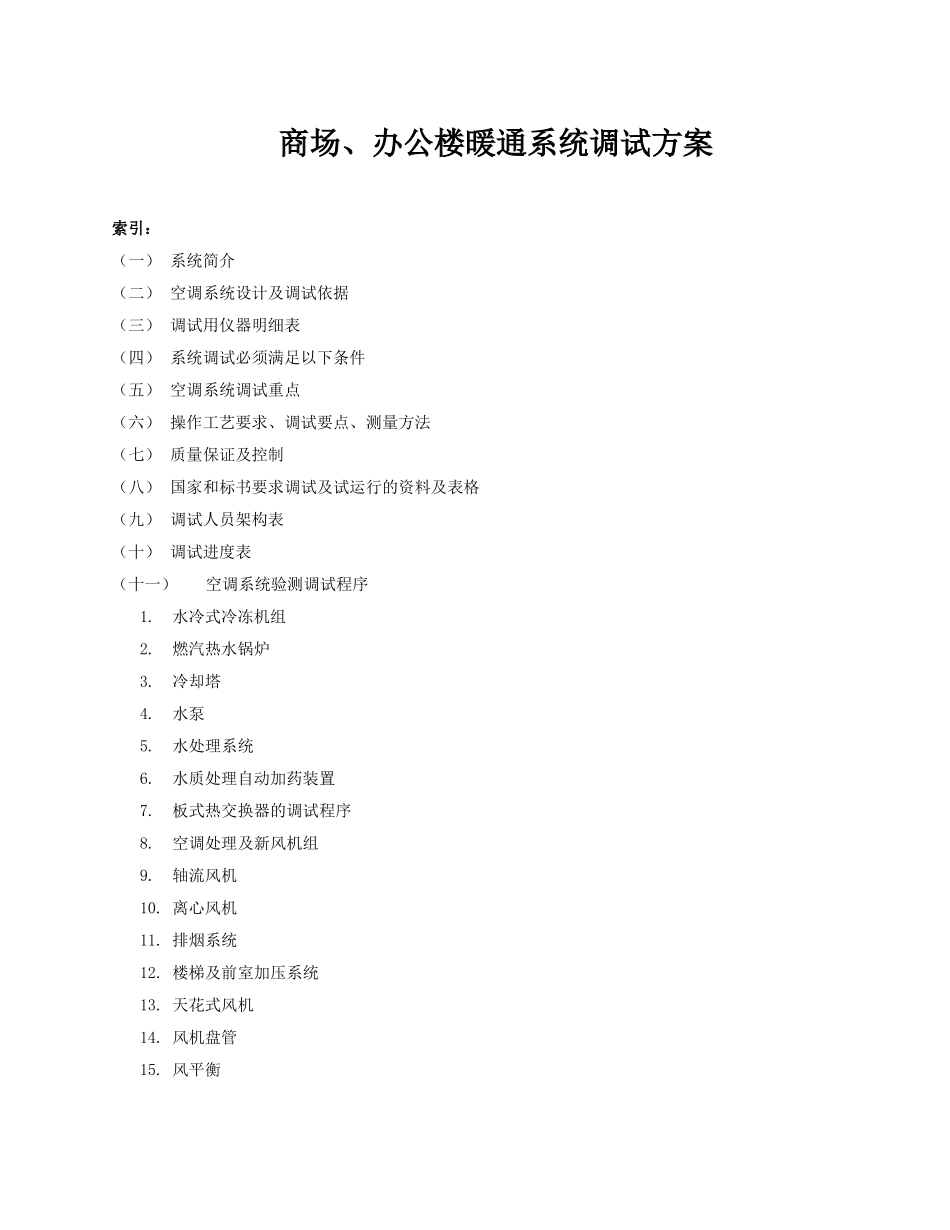

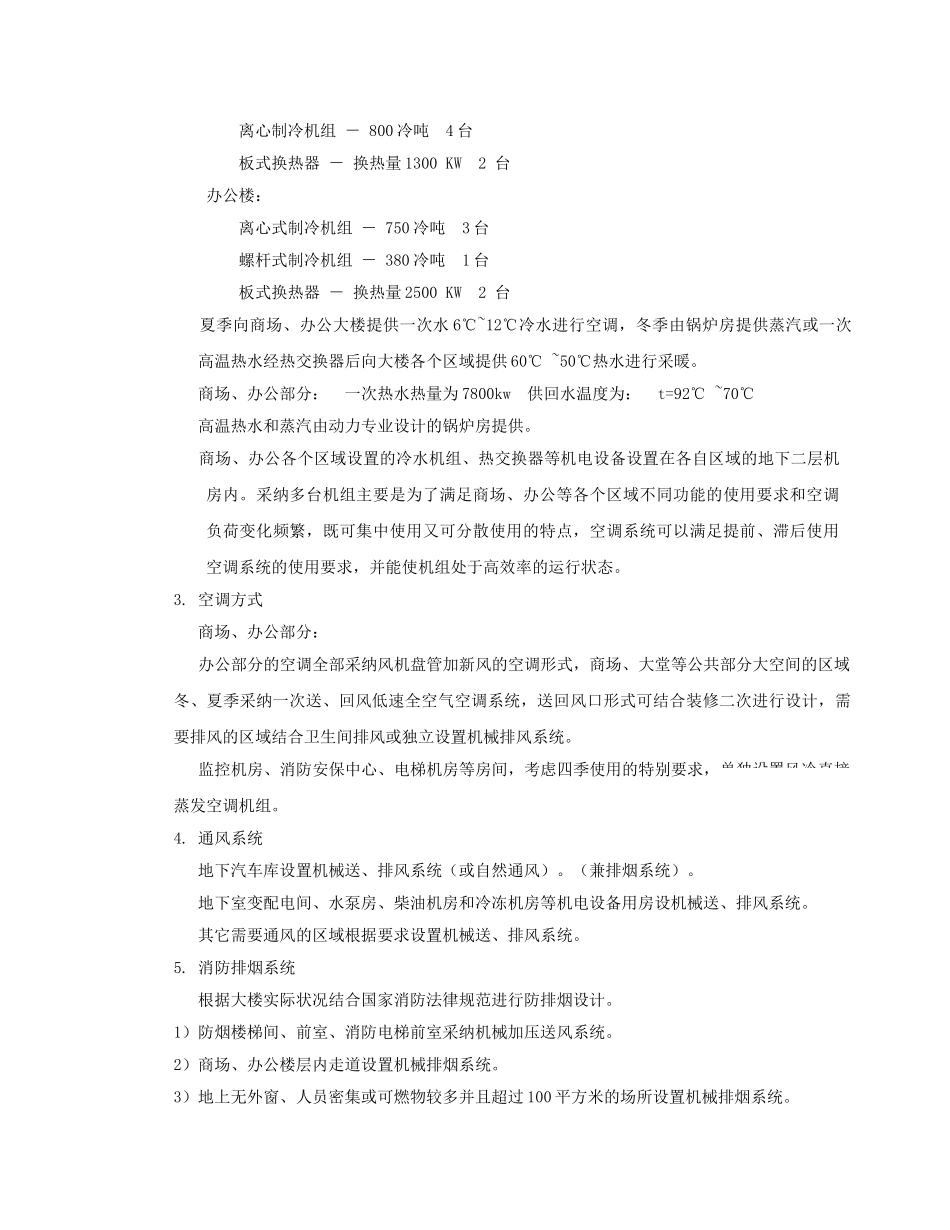

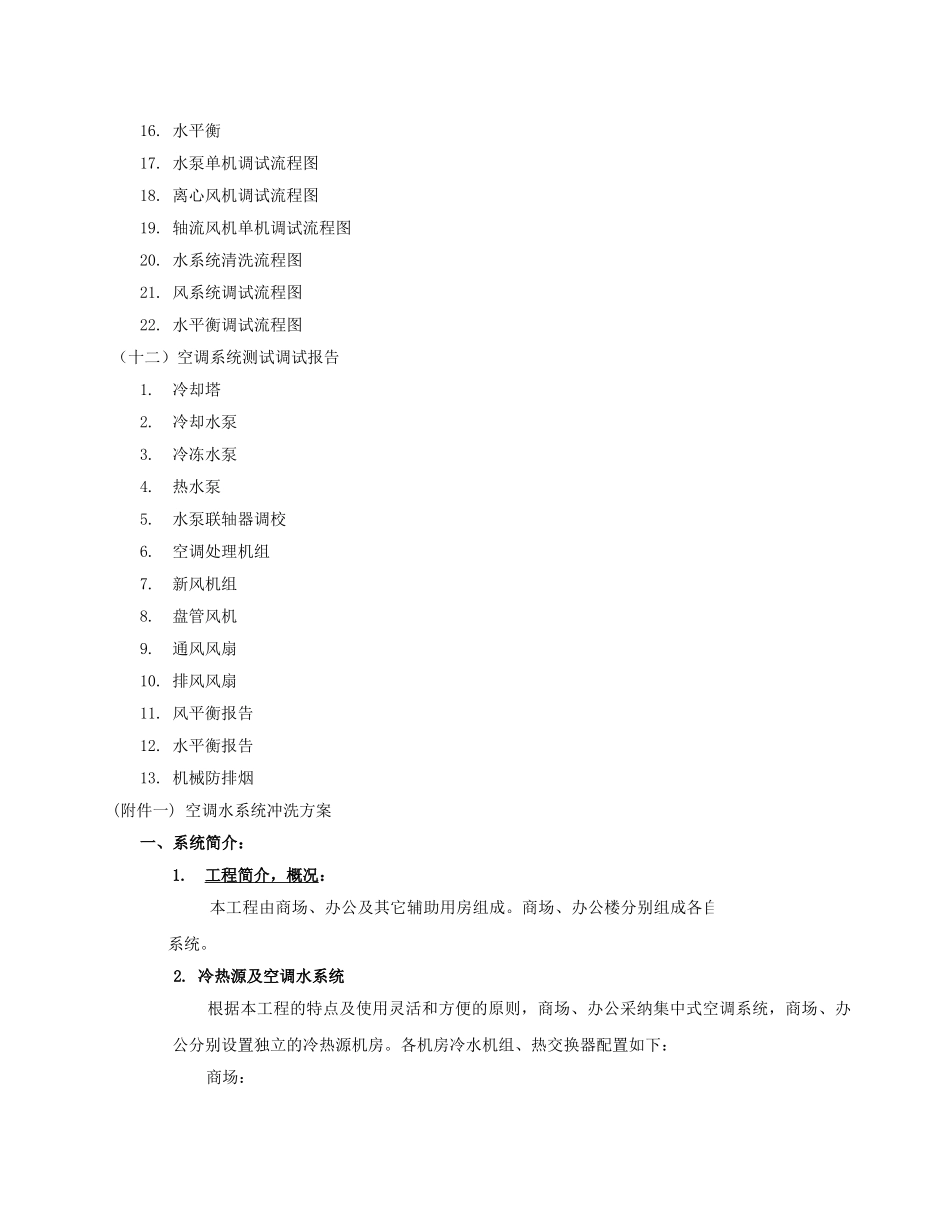

商场、办公楼暖通系统调试方案索引：（一） 系统简介（二） 空调系统设计及调试依据（三） 调试用仪器明细表（四） 系统调试必须满足以下条件（五） 空调系统调试重点（六） 操作工艺要求、调试要点、测量方法（七） 质量保证及控制（八） 国家和标书要求调试及试运行的资料及表格（九） 调试人员架构表（十） 调试进度表（十一）空调系统验测调试程序1.水冷式冷冻机组2.燃汽热水锅炉3.冷却塔4.水泵5.水处理系统6.水质处理自动加药装置7.板式热交换器的调试程序8.空调处理及新风机组9.轴流风机10. 离心风机11. 排烟系统12. 楼梯及前室加压系统13. 天花式风机14. 风机盘管15. 风平衡16. 水平衡17. 水泵单机调试流程图18. 离心风机调试流程图19. 轴流风机单机调试流程图20. 水系统清洗流程图21. 风系统调试流程图22. 水平衡调试流程图（十二）空调系统测试调试报告1.冷却塔2.冷却水泵3.冷冻水泵4.热水泵5.水泵联轴器调校6.空调处理机组7.新风机组8.盘管风机9.通风风扇10. 排风风扇11. 风平衡报告12. 水平衡报告13. 机械防排烟(附件一) 空调水系统冲洗方案一、系统简介：1.工程简介，概况 ：本工程由商场、办公及其它辅助用房组成。商场、办公楼分别组成各自独立的空调冷热源系统。2. 冷热源及空调水系统 根据本工程的特点及使用灵活和方便的原则，商场、办公采纳集中式空调系统，商场、办公分别设置独立的冷热源机房。各机房冷水机组、热交换器配置如下：商场：离心制冷机组 － 800 冷吨 4 台 板式换热器 － 换热量 1300 KW 2 台办公楼：离心式制冷机组 － 750 冷吨 3 台 螺杆式制冷机组 － 380 冷吨 1 台板式换热器 － 换热量 2500 KW 2 台 夏季向商场、办公大楼提供一次水 6℃~12℃冷水进行空调，冬季由锅炉房提供蒸汽或一次高温热水经热交换器后向大楼各个区域提供 60℃ ~50℃热水进行采暖。 商场、办公部分： 一次热水热量为 7800kw 供回水温度为： t=92℃ ~70℃ 高温热水和蒸汽由动力专业设计的锅炉房提供。 商场、办公各个区域设置的冷水机组、热交换器等机电设备设置在各自区域的地下二层机房内。采纳多台机组主要是为了满足商场、办公等各个区域不同功能的使用要求和空调负荷变化频繁，既可集中使用又可分散使用的特点，空调系统可以满足提前、滞后使用空调系统的使用要求，并能使机组处于高效率的运行状态。3. 空调方式 商场、办公部分： 办公部分的空调全部采...
