服装交易广场通风空调施工方案

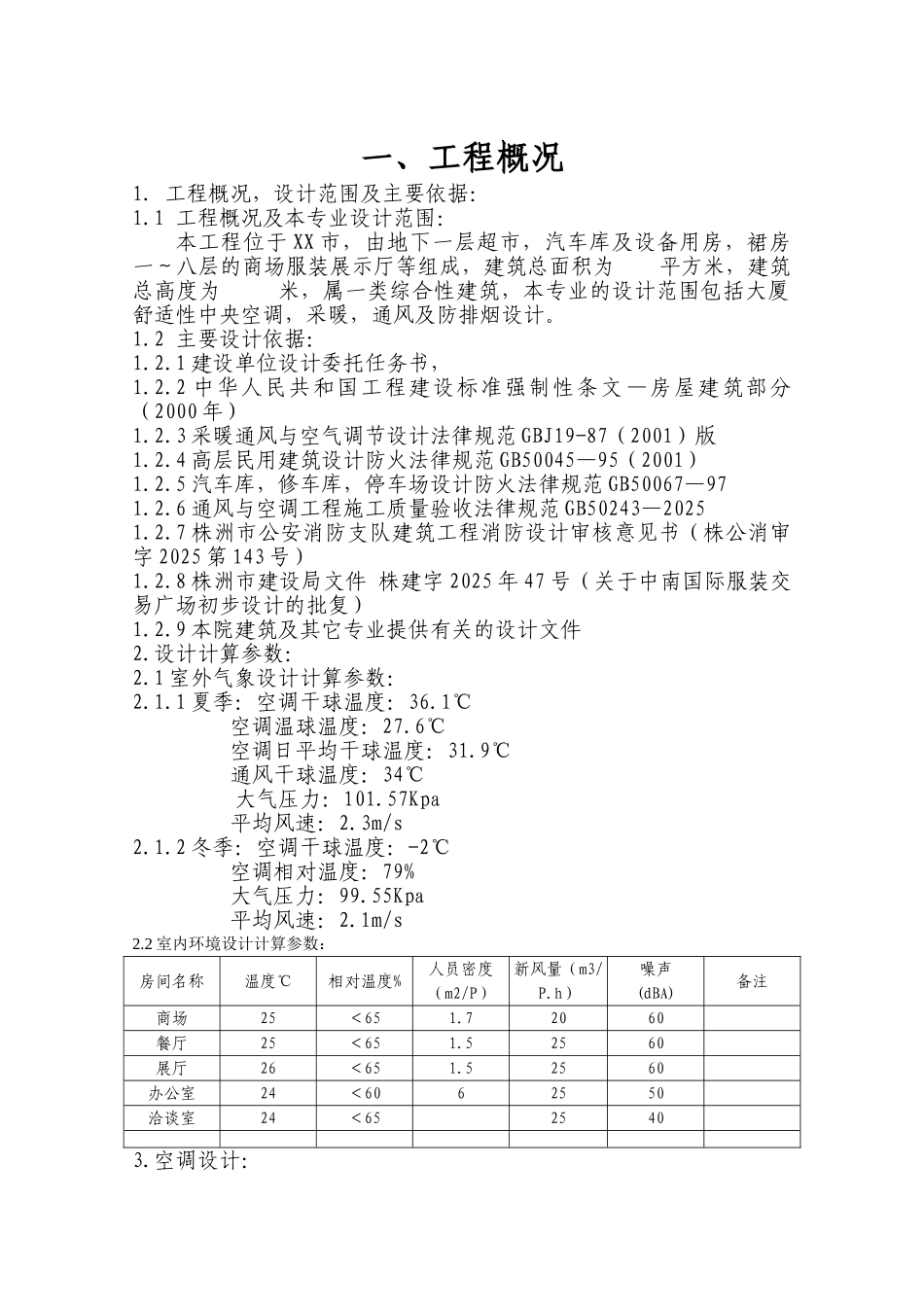

一、工程概况1. 工程概况，设计范围及主要依据：1.1 工程概况及本专业设计范围：本工程位于 XX 市，由地下一层超市，汽车库及设备用房，裙房一～八层的商场服装展示厅等组成，建筑总面积为 平方米，建筑总高度为 米，属一类综合性建筑，本专业的设计范围包括大厦舒适性中央空调，采暖，通风及防排烟设计。1.2 主要设计依据：1.2.1 建设单位设计委托任务书，1.2.2 中华人民共和国工程建设标准强制性条文 —房屋建筑部分（2000 年）1.2.3 采暖通风与空气调节设计法律规范 GBJ19-87（2001）版1.2.4 高层民用建筑设计防火法律规范 GB50045—95（2001）1.2.5 汽车库，修车库，停车场设计防火法律规范 GB50067—971.2.6 通风与空调工程施工质量验收法律规范 GB50243—20251.2.7 株洲市公安消防支队建筑工程消防设计审核意见书（株公消审字 2025 第 143 号）1.2.8 株洲市建设局文件 株建字 2025 年 47 号（关于中南国际服装交易广场初步设计的批复）1.2.9 本院建筑及其它专业提供有关的设计文件2.设计计算参数：2.1 室外气象设计计算参数：2.1.1 夏季：空调干球温度：36.1℃ 空调温球温度：27.6℃ 空调日平均干球温度：31.9℃ 通风干球温度：34℃大气压力：101.57Kpa 平均风速：2.3m/s2.1.2 冬季：空调干球温度：-2℃ 空调相对温度：79% 大气压力：99.55Kpa 平均风速：2.1m/s2.2 室内环境设计计算参数：房间名称温度℃相对温度%人员密度（m2/P）新风量（m3/P.h）噪声(dBA)备注商场25＜651.72060餐厅25＜651.52560展厅26＜651.52560办公室24＜6062550洽谈室24＜6525403.空调设计：本工程采纳集中式制冷、制热，双管制及末端风柜中央空调系统空调总面积为： 平方米，计算冷负荷为 Kw，计算热负荷为： kw。3.1 制冷系统：制冷主机采纳燃气型水冷直燃机组，根据本工程的使用特点，制冷主机总装机容量按计算负荷的 85%容量选用五台制冷量为 6978kw/CK （1984USRT/台），制热量为 5380kw/台，由于本工程冬季热负荷量较小，选用两台主机带制热即可满足设计要求。与冷水机组配套的冷冻水泵，冷却水泵及冷却塔之间均采纳二对一运行，而机、泵塔又各自并联连接，以简化管路及便于各自互为备用，所选用的吸入式冷冻水泵，冷却水泵及低噪音冷却塔规格如下：冷冻水泵：660CMHX0.30MpaX 10 台 300KTS800-38B 型冷却水泵：965CMHX0.32MpaX 10 台 300KTS800-38B 型冷却塔： 1200CMHX 10 台RTN-1200L/S 型 ...
