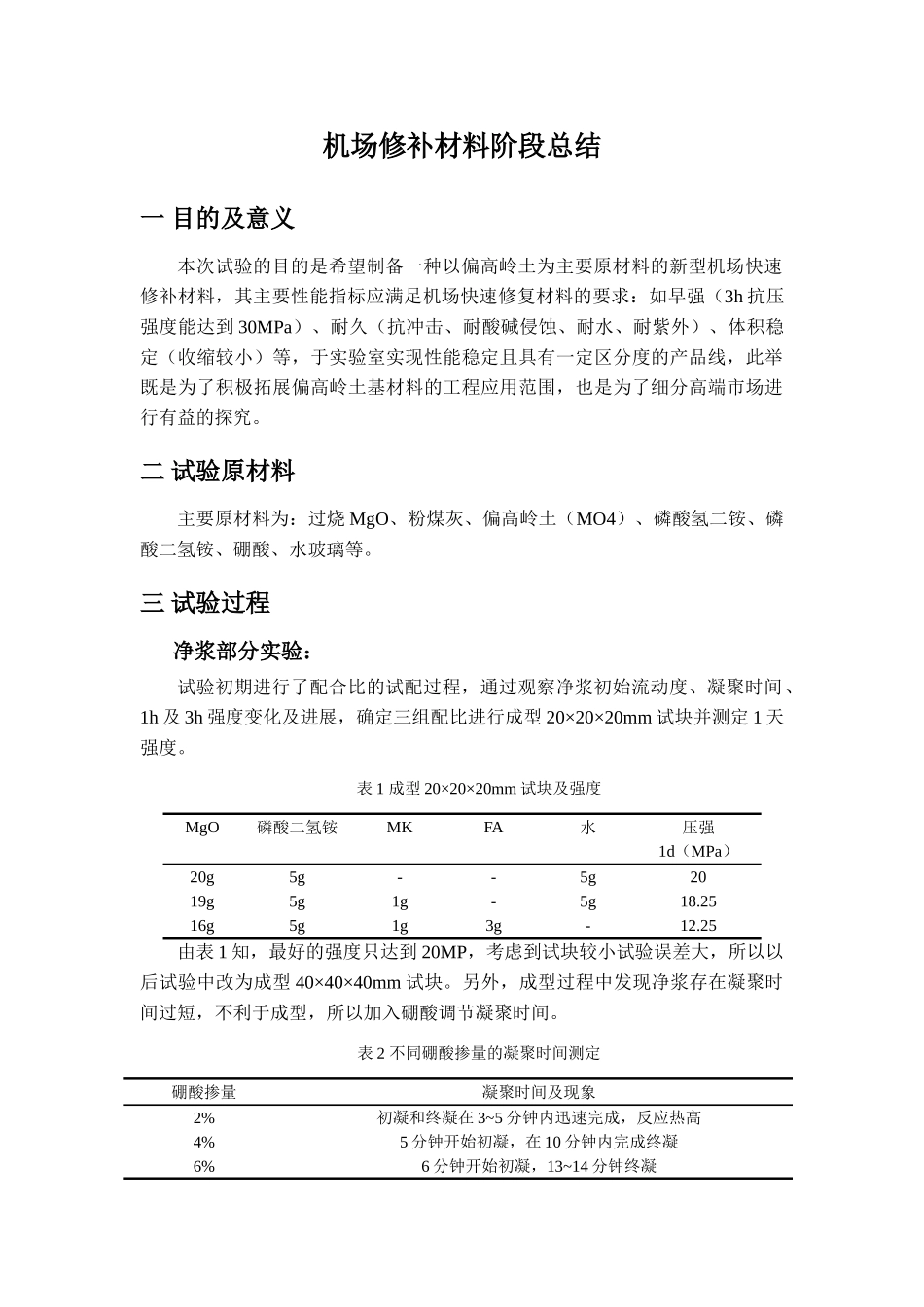

机场修补材料阶段总结一 目的及意义本次试验的目的是希望制备一种以偏高岭土为主要原材料的新型机场快速修补材料，其主要性能指标应满足机场快速修复材料的要求：如早强（3h 抗压强度能达到 30MPa）、耐久（抗冲击、耐酸碱侵蚀、耐水、耐紫外）、体积稳定（收缩较小）等，于实验室实现性能稳定且具有一定区分度的产品线，此举既是为了积极拓展偏高岭土基材料的工程应用范围，也是为了细分高端市场进行有益的探究。二 试验原材料主要原材料为：过烧 MgO、粉煤灰、偏高岭土（MO4）、磷酸氢二铵、磷酸二氢铵、硼酸、水玻璃等。三 试验过程净浆部分实验：试验初期进行了配合比的试配过程，通过观察净浆初始流动度、凝聚时间、1h 及 3h 强度变化及进展，确定三组配比进行成型 20×20×20mm 试块并测定 1 天强度。表 1 成型 20×20×20mm 试块及强度MgO磷酸二氢铵MKFA水压强1d（MPa）20g5g--5g2019g5g1g-5g18.2516g5g1g3g-12.25由表 1 知，最好的强度只达到 20MP，考虑到试块较小试验误差大，所以以后试验中改为成型 40×40×40mm 试块。另外，成型过程中发现净浆存在凝聚时间过短，不利于成型，所以加入硼酸调节凝聚时间。表 2 不同硼酸掺量的凝聚时间测定硼酸掺量凝聚时间及现象2%初凝和终凝在 3~5 分钟内迅速完成，反应热高4%5 分钟开始初凝，在 10 分钟内完成终凝6%6 分钟开始初凝，13~14 分钟终凝8%10 分钟时开始初凝，20 分钟以后终凝经过试验发现硼酸的掺量对体系的凝聚时间有较大影响，随着硼酸掺量的增加，凝聚时间会增加。但是随着硼酸的掺量增加，会增加体系的需水量，影响早期强度。综合凝聚时间以及对需水量增加两方面的综合考虑，决定将硼酸掺量确定为 4%。确定了硼酸掺量后，需要进一步确定的是磷酸二氢铵的掺量，结合资料和之前所做试验，探讨磷酸二氢铵与氧化镁质量比分别为 1:3、1:4 和 1:5 的三种掺量。表 3 不同掺量磷酸二氢铵的早期强度MgO磷酸二氢铵硼酸水压强 3h（MPa）90g305g154096g24g5g1546100g20g5g1520由试验可知当磷酸二氢铵与氧化镁的质量比为 1:3 和 1:4 时强度较高，3h 最高强度达到 46MP，而当质量比为 1:5 是强度只有 20MP。结合强度进展以及成本考虑，确定磷酸二氢铵掺入质量与氧化镁掺入质量比为 1:4。在确定硼酸和磷酸二氢铵掺量的基础上，进行偏高岭土部分替代氧化镁试验，掺量初步确定为替代氧化镁质量分数的 5%、10%、15%和 20%，讨论偏高岭土的不同掺量...
