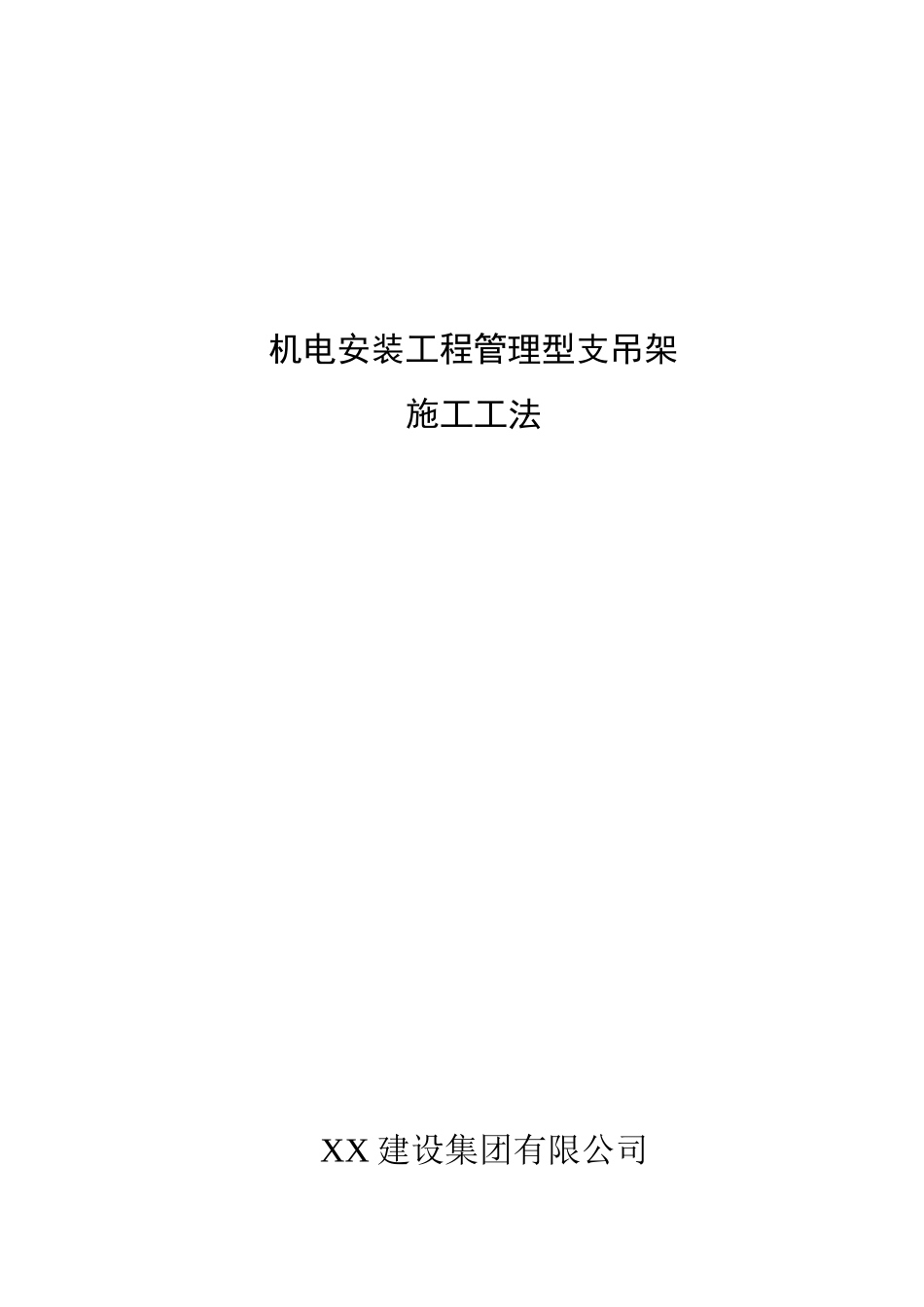

机电安装工程管理型支吊架 施工工法XX 建设集团有限公司 二零一一年八月五日机电安装工程管理型支吊架施工工法完成单位：XX 建设集团有限公司主要完成人：XXX XXX XX1 前言随着我国国民经济的快速增长，一些高层、超高层建筑如雨后春笋般的拔地而起，人们对于管线、强弱电桥架等美观、安全的要求也越来越高。管理型支架是在安装工程中将给排水、空调通风、消防、强电、弱电等机电安装工程各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊架系统。管理型支吊架的最大的优点是不同专业的管线使用一个综合支架，采纳管理型支吊架技术能更好地进行综合支架的选择和计算，减少支架的使用，合理利用空间，同时降低成本，管线综合布置紧凑美观。大型安装工程的设备、强弱电桥架、风道及各类管道的传统排布方法与安装往往会影响到本身及相关专业的施工进度、观感和空间的合理利用，且材料浪费、造价高，而管理型支吊架的选择与安装克服了上述问题。管理型支吊架统筹考虑了管线的综合布置技术，而管线综合布置技术为建设部十项新技术之一。该工法在管线综合布置中取得了很好的效果，经潍坊市科学技术局鉴定为省内领先水平。2 工法特点2.1 实行动态控制，施工方便。图纸制作、处理、审核全在现场，使与机电工程有关的管理及施工人员均通过图纸对所涉及的专业内容进行管理调整，及时掌握变更的状况。根据深化好的综合支架的图纸，能较快完善节点设计和施工详图设计。使空调水系统、空调风系统、消防喷淋主管、强弱电桥架，可以采纳同一支吊架，在施工前支架均已布置安装完成。省去了穿插安装支吊架的复杂过程，提高了工作效率。2.2 能主动进行成本控制。支吊架综合后，可以减少钢材用量，节约成本。同时采纳管理型支吊架可减少施工完成后的拆改工作量，排布好管线可减少窝工损失、降低人工费用等。2.3 避开交叉冲突，有效利用空间。管理型支吊技术就是在满足各种管线布置的前提下，有效地控制整体占用空间，提高吊顶标高。在保证功能情况下，解决管线设备的标高和位置问题，避开交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。 2.4 维修简便，布局清楚。在排列各种管线时考虑了施工顺序对不同管线的要求及运行管理维修的需要，解决了先施工的管线或桥架不影响后续施工的管线或桥架，还考虑了需要维修和二次施工管线的安排。 同时支吊架的减少，均匀合理布置管理型支吊架，使管线走势清楚，明朗。2.5 数据准确，安...
