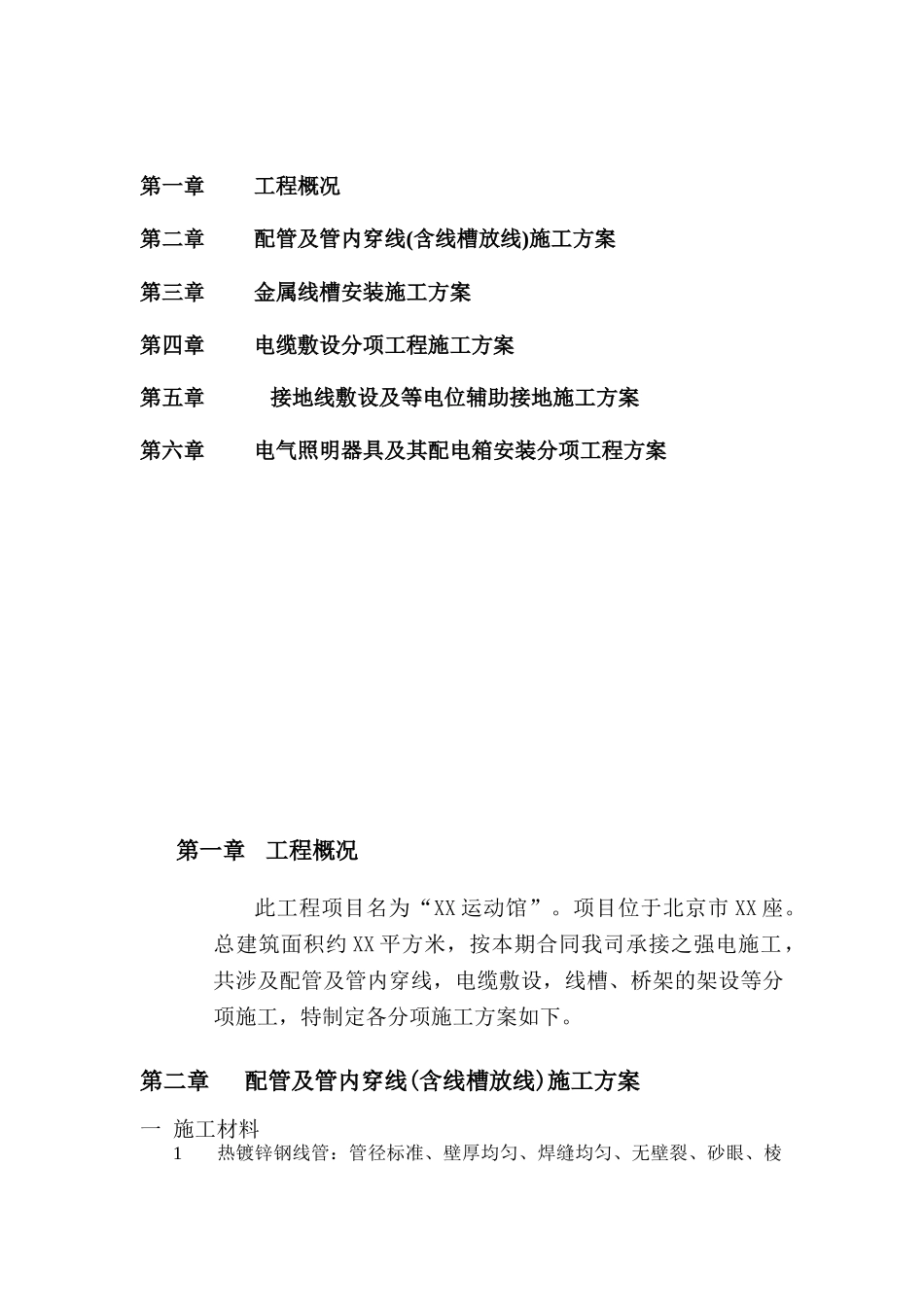

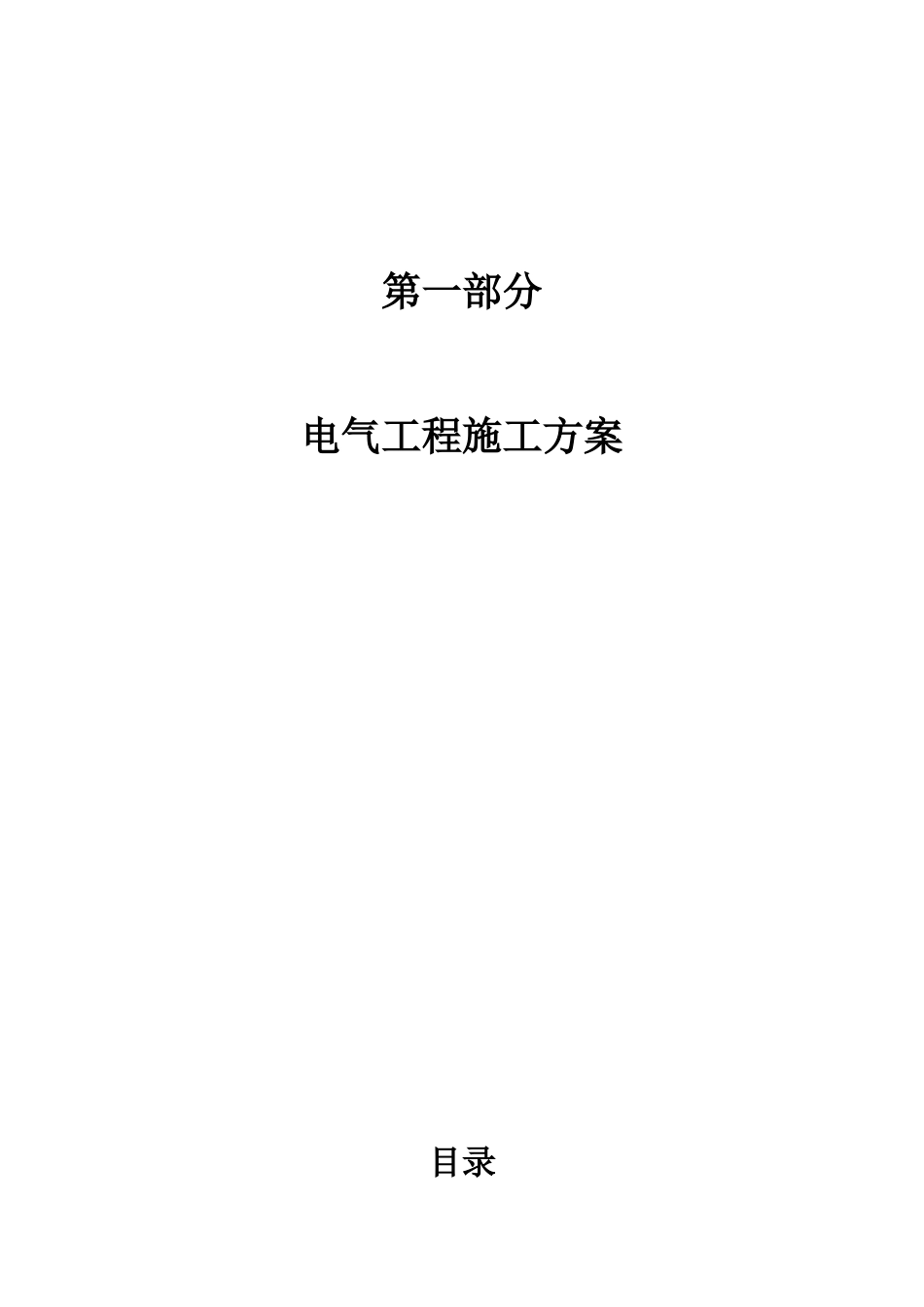

第一部分电气工程施工方案目录第一章 工程概况 第二章 配管及管内穿线(含线槽放线)施工方案 第三章 金属线槽安装施工方案第四章 电缆敷设分项工程施工方案第五章接地线敷设及等电位辅助接地施工方案 第六章 电气照明器具及其配电箱安装分项工程方案 第一章 工程概况此工程项目名为“XX 运动馆”。项目位于北京市 XX 座。总建筑面积约 XX 平方米，按本期合同我司承接之强电施工，共涉及配管及管内穿线，电缆敷设，线槽、桥架的架设等分项施工，特制定各分项施工方案如下。第二章 配管及管内穿线(含线槽放线)施工方案一 施工材料1热镀锌钢线管：管径标准、壁厚均匀、焊缝均匀、无壁裂、砂眼、棱刺和凹扁现象，镀锌层均匀。并经进场检验合格。2管箍：丝扣清楚，不乱扣，镀锌层完整，无剥落、壁裂，两端光滑无毛刺。3护口：完整无损4导线：(1)按设计要求选用导线规格、型号，耐压符合 450/750V 电压级，绝缘阻值符合要求，采纳 500V 兆欧表测阻值∝，并按相色选线。(2)照明及控制回路最小导线截面必须为 1.5 平方毫米。(3)对插座最小截面为 2.5 平方毫米。二 施工机具1手板煨管器、液压煨管器、PVC 弯管弹簧条。2套丝机。3钢锯、砂轮锯、锉、尺子等。4绝缘电阻表，电工工具。三 施工方法1明管敷设(1)明管(含吊顶内管路)敷设工艺流程 定位弹线 预制套丝 测定盒、箱及固定点位置 支 (吊)架固定 盒(箱)固定 管路敷设连接 变形缝处理 地线连接 涂色标志(2)可上人的吊顶内、假天花内以及不封闭式竖井通道内的配管为明配管，其管路走向及支架，固定均应按明配管要求施工。离墙码间距不大于 1.2M。(3)按设计要求用冷煨法把管子煨出所需的弯度，20mm 以下管径的管子用手板煨管器，25mm 以上管径用液压煨管器(或专用煨管器)，煨弯处凹扁度应符合法律规范规定。即：电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10％。当线路明配时，弯曲半径不宜小于管外径的 6 倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍；当线路暗配时，弯曲半径不应小于管外径的 6 倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的 10 倍。(4)断管采纳钢锯，无齿锯或砂轮锯，需断切的管子尺寸准确，将管子置于压力钳口中心卡紧，断口平齐。断口处用锉将管口内外锉光，无毛刺，管内铁屑消除洁净。(5)管子套丝采纳套丝机，根据管子外径及扣距选用相应板牙，将管子用台虎钳或...
