某30层建筑施工临时用电方案VIP专享

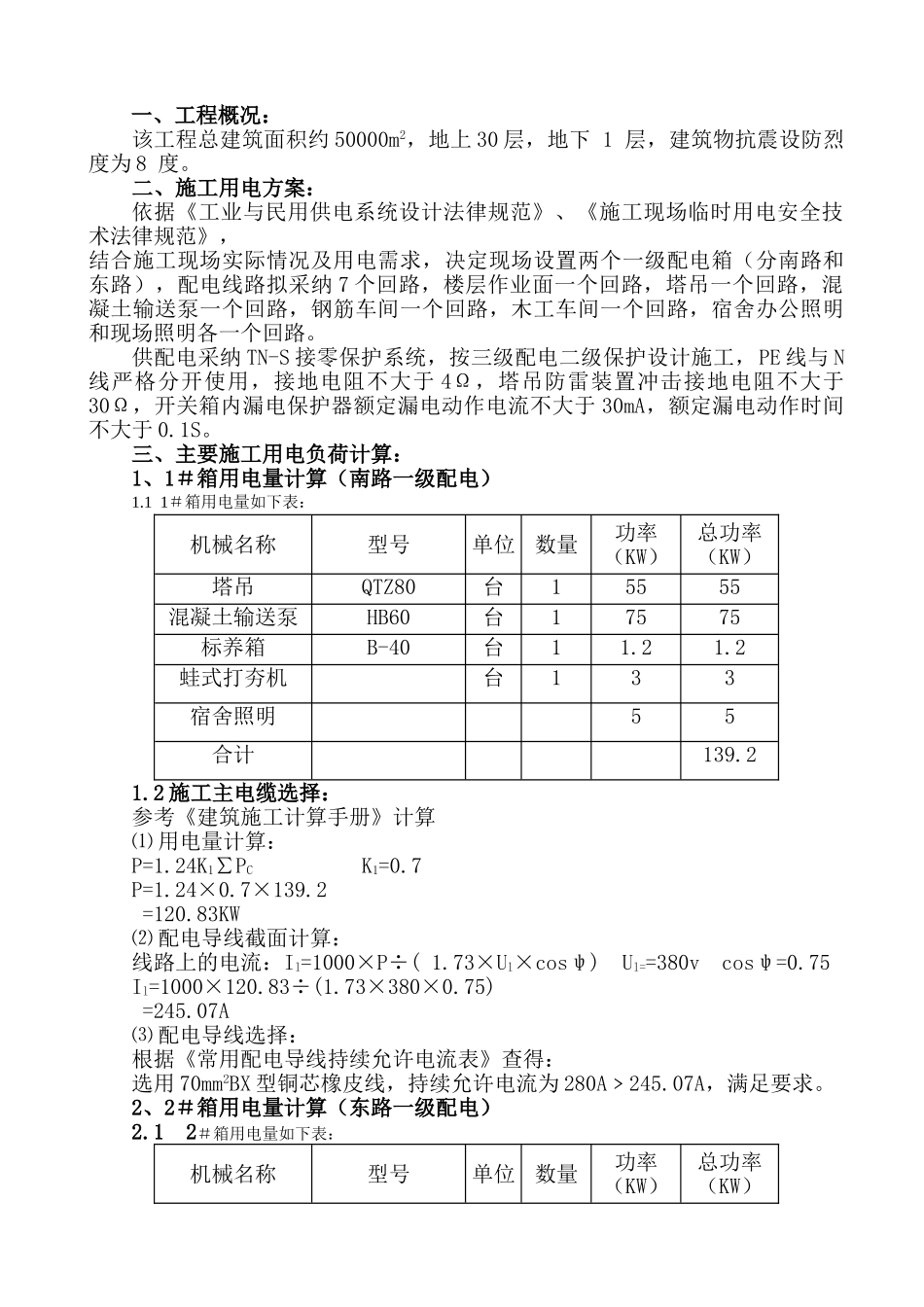

一、工程概况：该工程总建筑面积约 50000m2，地上 30 层，地下 1 层，建筑物抗震设防烈度为 8 度。二、施工用电方案：依据《工业与民用供电系统设计法律规范》、《施工现场临时用电安全技术法律规范》，结合施工现场实际情况及用电需求，决定现场设置两个一级配电箱（分南路和东路），配电线路拟采纳 7 个回路，楼层作业面一个回路，塔吊一个回路，混凝土输送泵一个回路，钢筋车间一个回路，木工车间一个回路，宿舍办公照明和现场照明各一个回路。供配电采纳 TN-S 接零保护系统，按三级配电二级保护设计施工，PE 线与 N线严格分开使用，接地电阻不大于 4Ω，塔吊防雷装置冲击接地电阻不大于30Ω，开关箱内漏电保护器额定漏电动作电流不大于 30mA，额定漏电动作时间不大于 0.1S。三、主要施工用电负荷计算：1、1＃箱用电量计算（南路一级配电）1.1 1＃箱用电量如下表：机械名称型号单位数量功率（KW）总功率（KW）塔吊QTZ80台15555混凝土输送泵HB60台17575标养箱B-40台11.21.2蛙式打夯机台133宿舍照明55合计139.21.2 施工主电缆选择：参考《建筑施工计算手册》计算⑴ 用电量计算： P=1.24K1∑PC K1=0.7P=1.24×0.7×139.2 =120.83KW⑵ 配电导线截面计算：线路上的电流：Il=1000×P÷( 1.73×Ul×cosψ) Ul==380v cosψ=0.75Il=1000×120.83÷(1.73×380×0.75) =245.07A⑶ 配电导线选择：根据《常用配电导线持续允许电流表》查得：选用 70mm2BX 型铜芯橡皮线，持续允许电流为 280A﹥245.07A，满足要求。2、2＃箱用电量计算（东路一级配电）2.1 2＃箱用电量如下表：机械名称型号单位数量功率（KW）总功率（KW）插入式振动棒根41.14.4平板式振动器台11.11.1蛙式打夯机台133电渣焊机Z×G2－1000台23876对焊机BX-100台1100100切断机台236弯曲机台236现场照明1010合计206.52.2 施工主电缆选择：参考《建筑施工计算手册》计算⑴ 用电量计算： P=1.24K1∑PC 计算用电量取 75% K1=0.7P=1.24×0.7×0.75×206.5 =134.43KW⑵ 配电导线截面计算：线路上的电流：Il=1000×P÷( 1.73×Ul×cosψ) Ul==380v cosψ=0.75Il=1000×134.43÷(1.73×380×0.75) =272.65A⑶ 配电导线选择：根据《常用配电导线持续允许电流表》查得：选用 70mm2BX 型铜芯橡皮线，持续允许电流为 280A﹥272.65A，满足要求。3、二级配电箱设计3.1 楼层二级箱用电量如下：机械名称型号单位数量功率（KW）总功率（KW）插入式振动棒根41.14.4...
