某49.5mw风电场场区配电工程电杆组立作业指导书VIP专享

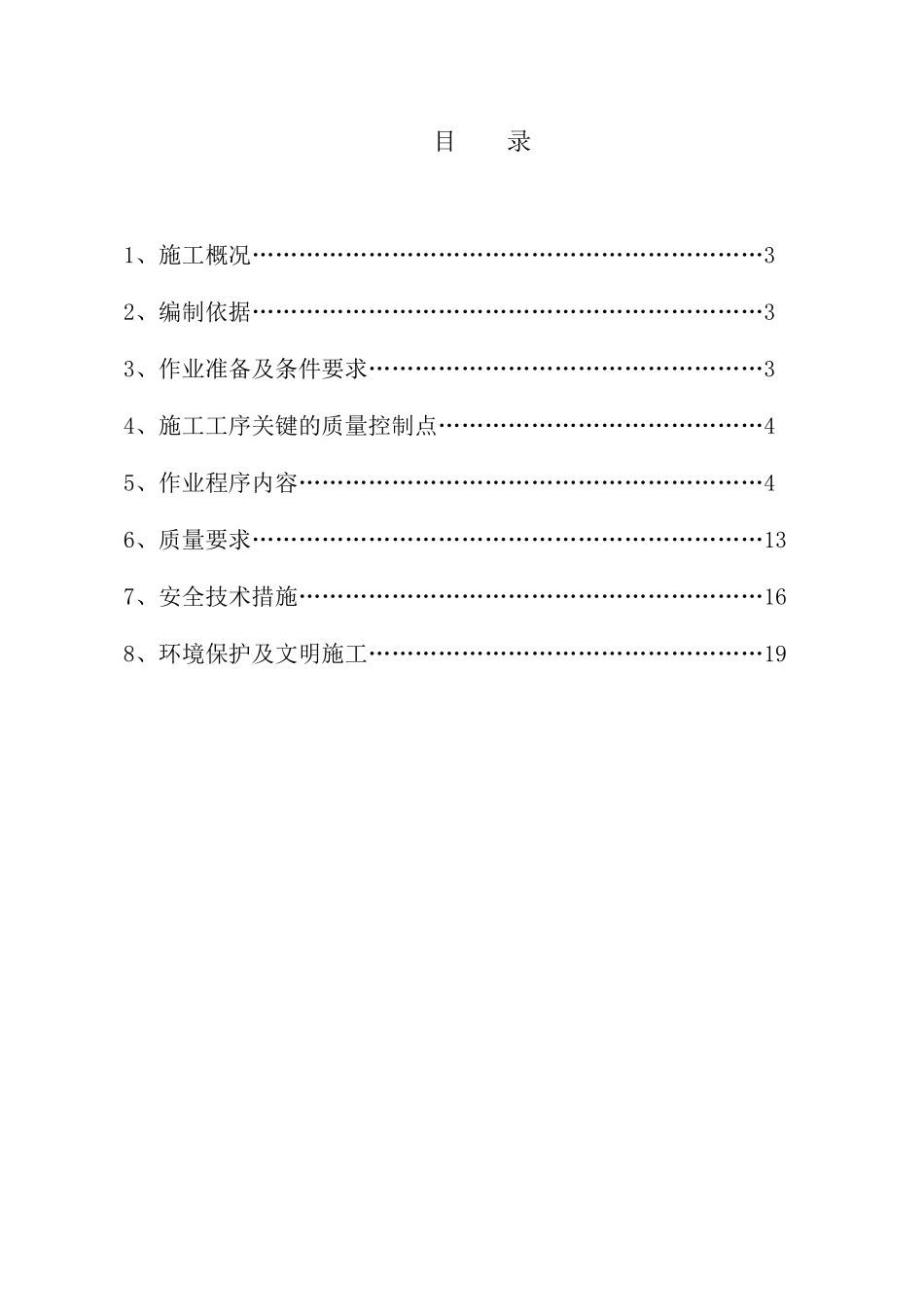

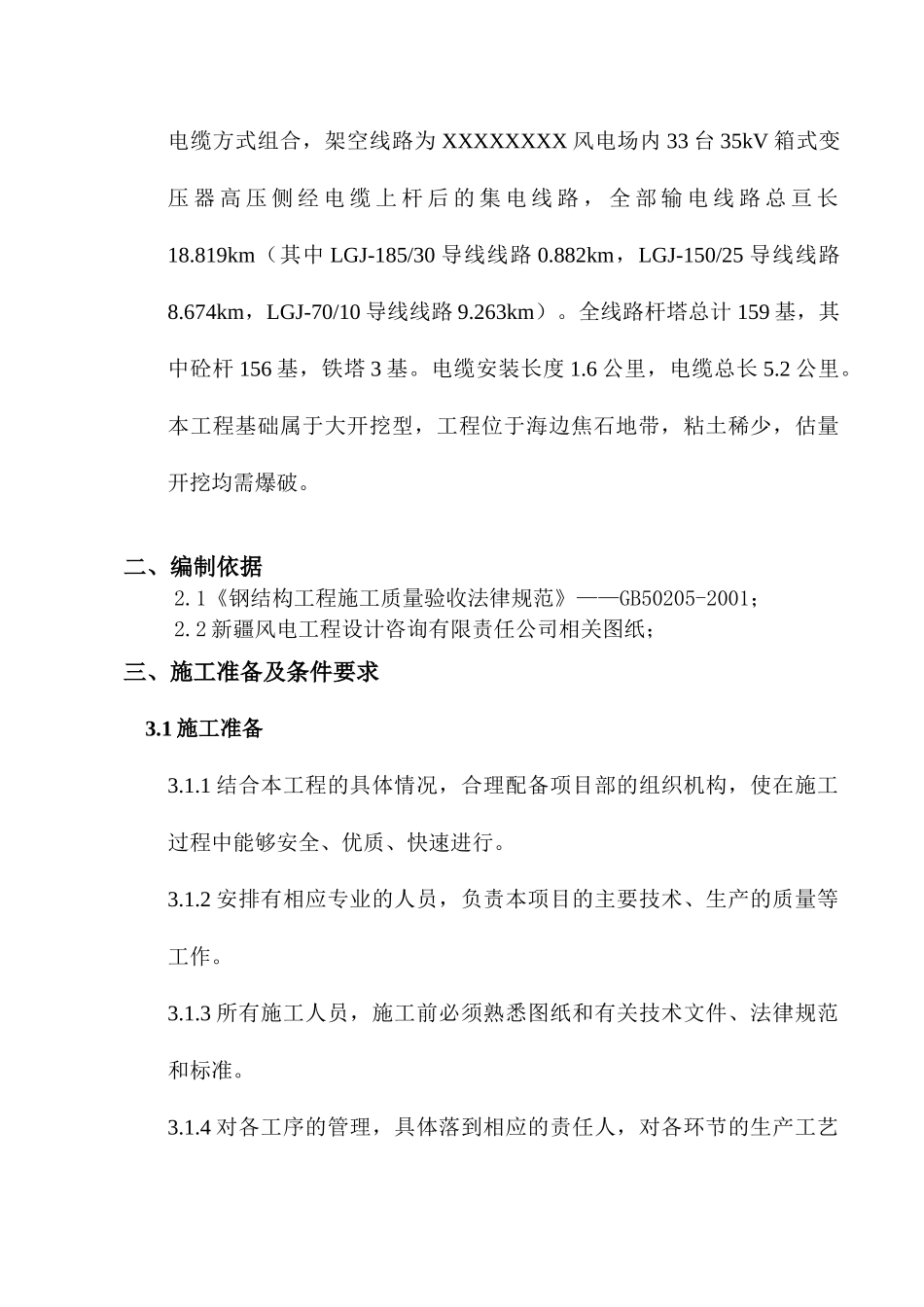

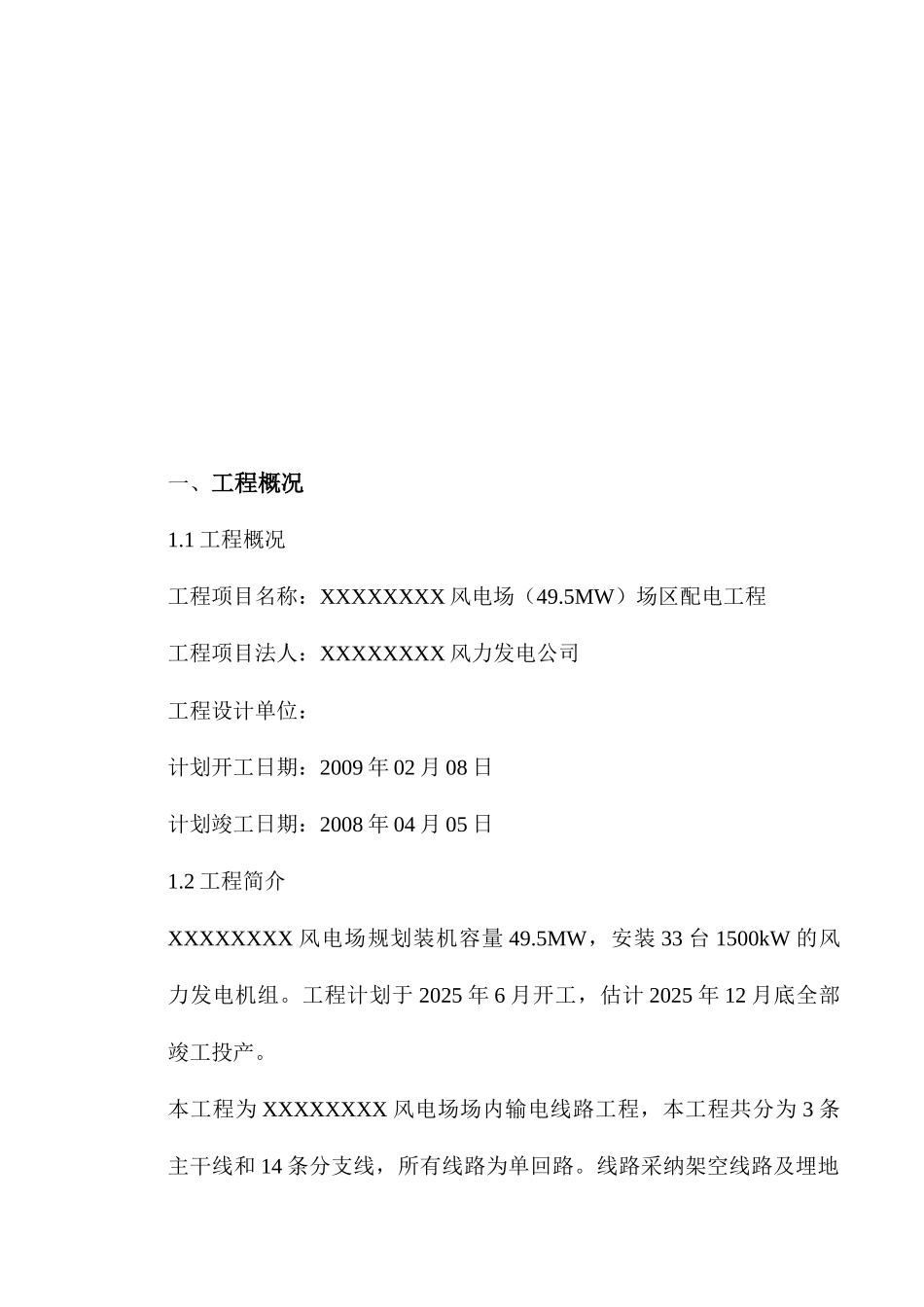

目 录 1、施工概况…………………………………………………………32、编制依据…………………………………………………………33、作业准备及条件要求……………………………………………34、施工工序关键的质量控制点……………………………………45、作业程序内容……………………………………………………46、质量要求…………………………………………………………137、安全技术措施……………………………………………………168、环境保护及文明施工……………………………………………19一、工程概况1.1 工程概况工程项目名称：XXXXXXXX 风电场（49.5MW）场区配电工程工程项目法人：XXXXXXXX 风力发电公司工程设计单位：计划开工日期：2009 年 02 月 08 日计划竣工日期：2008 年 04 月 05 日1.2 工程简介XXXXXXXX 风电场规划装机容量 49.5MW，安装 33 台 1500kW 的风力发电机组。工程计划于 2025 年 6 月开工，估计 2025 年 12 月底全部竣工投产。本工程为 XXXXXXXX 风电场场内输电线路工程，本工程共分为 3 条主干线和 14 条分支线，所有线路为单回路。线路采纳架空线路及埋地电缆方式组合，架空线路为 XXXXXXXX 风电场内 33 台 35kV 箱式变压 器 高 压 侧 经 电 缆 上 杆 后 的 集 电 线 路 ， 全 部 输 电 线 路 总 亘 长18.819km（其中 LGJ-185/30 导线线路 0.882km，LGJ-150/25 导线线路8.674km，LGJ-70/10 导线线路 9.263km）。全线路杆塔总计 159 基，其中砼杆 156 基，铁塔 3 基。电缆安装长度 1.6 公里，电缆总长 5.2 公里。本工程基础属于大开挖型，工程位于海边焦石地带，粘土稀少，估量开挖均需爆破。二、编制依据2.1《钢结构工程施工质量验收法律规范》——GB50205-2001；2.2 新疆风电工程设计咨询有限责任公司相关图纸；三、施工准备及条件要求 3.1 施工准备3.1.1 结合本工程的具体情况，合理配备项目部的组织机构，使在施工过程中能够安全、优质、快速进行。3.1.2 安排有相应专业的人员，负责本项目的主要技术、生产的质量等工作。3.1.3 所有施工人员，施工前必须熟悉图纸和有关技术文件、法律规范和标准。3.1.4 对各工序的管理，具体落到相应的责任人，对各环节的生产工艺管理的质量控制，做到专职、专人。3.2 现场人员配置序号主要职责人数1吊装负责人12专职指挥员13专职安全员14拼、吊装人员153.3 机械设备配置序号机 械 ...
