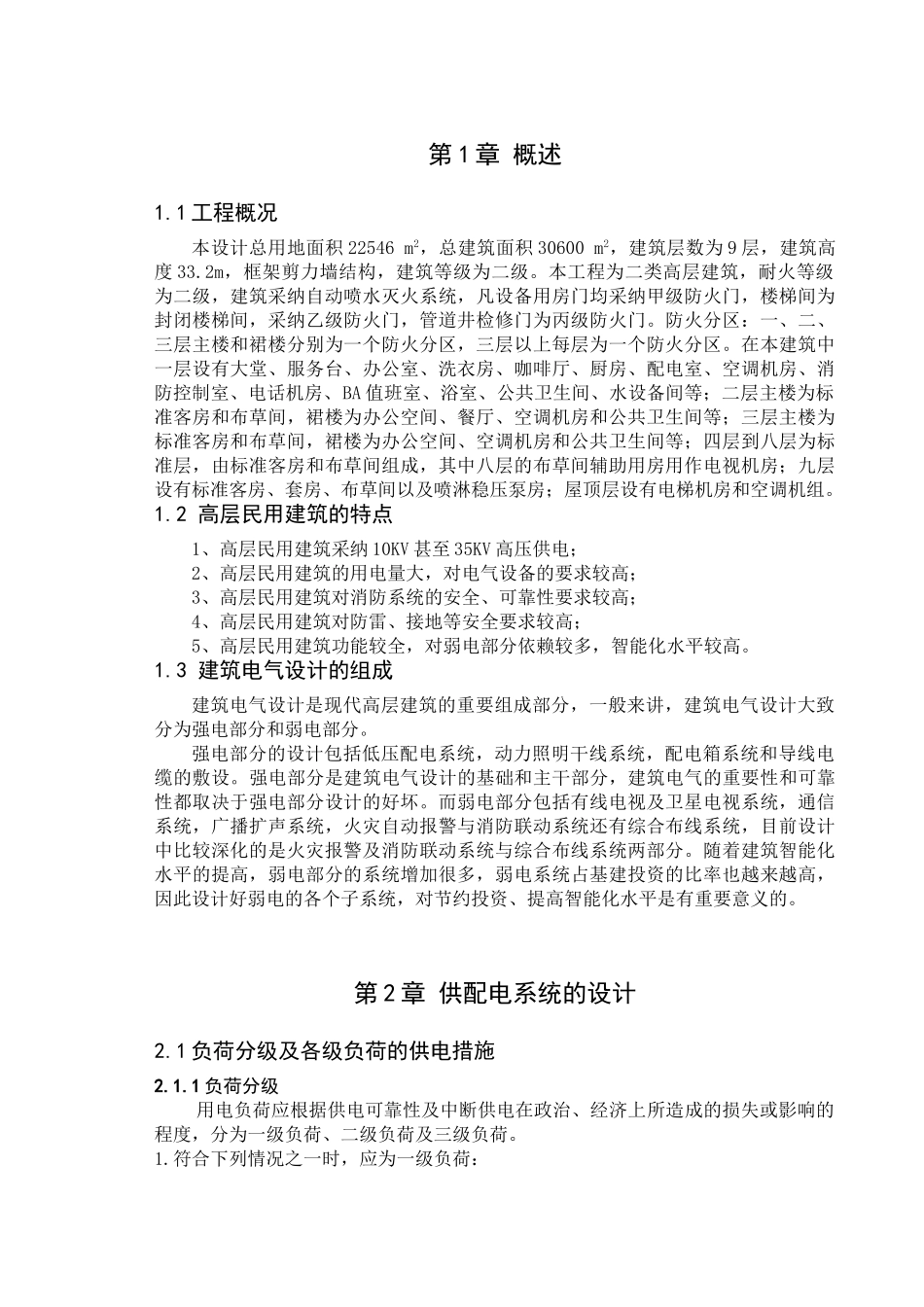

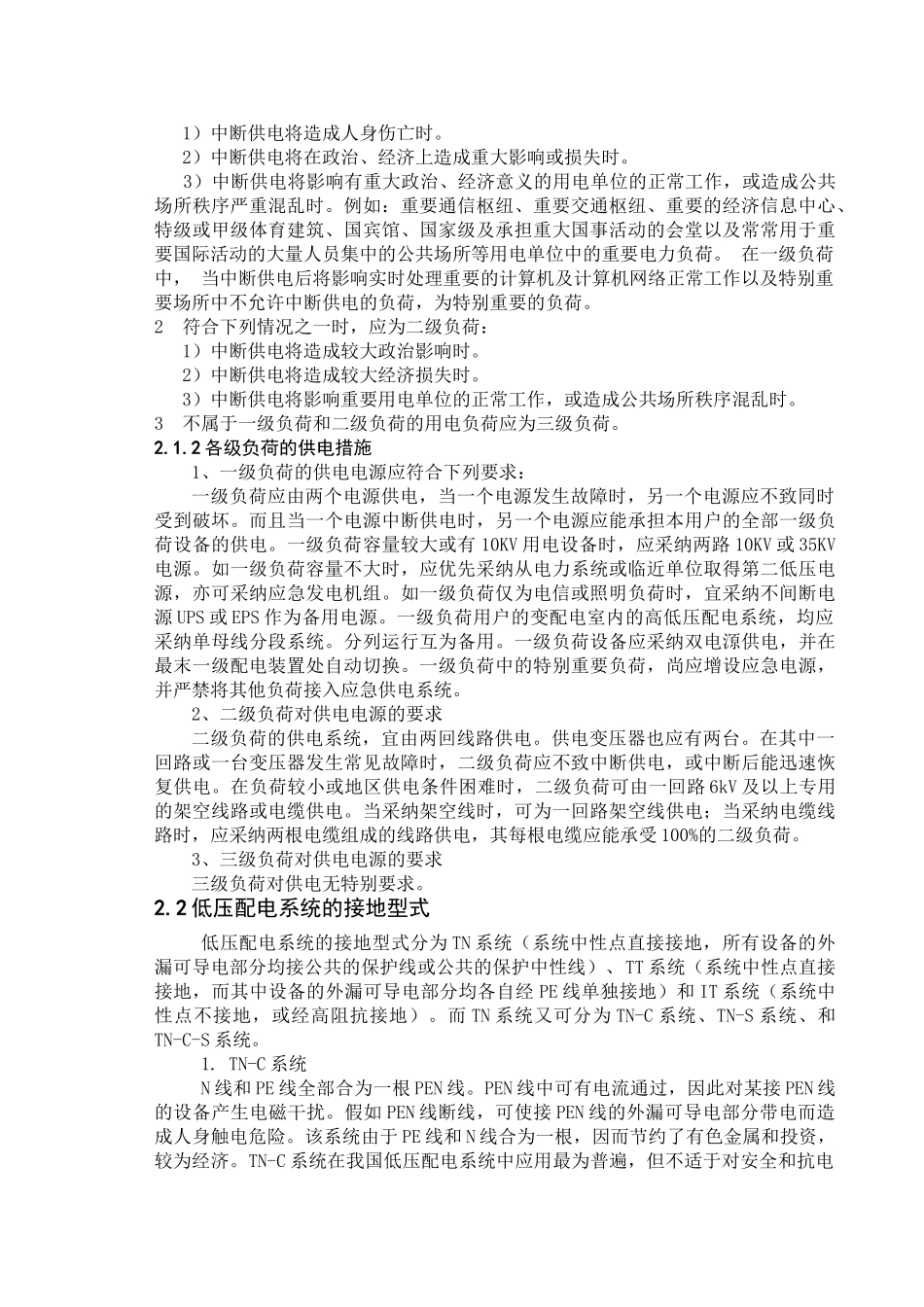

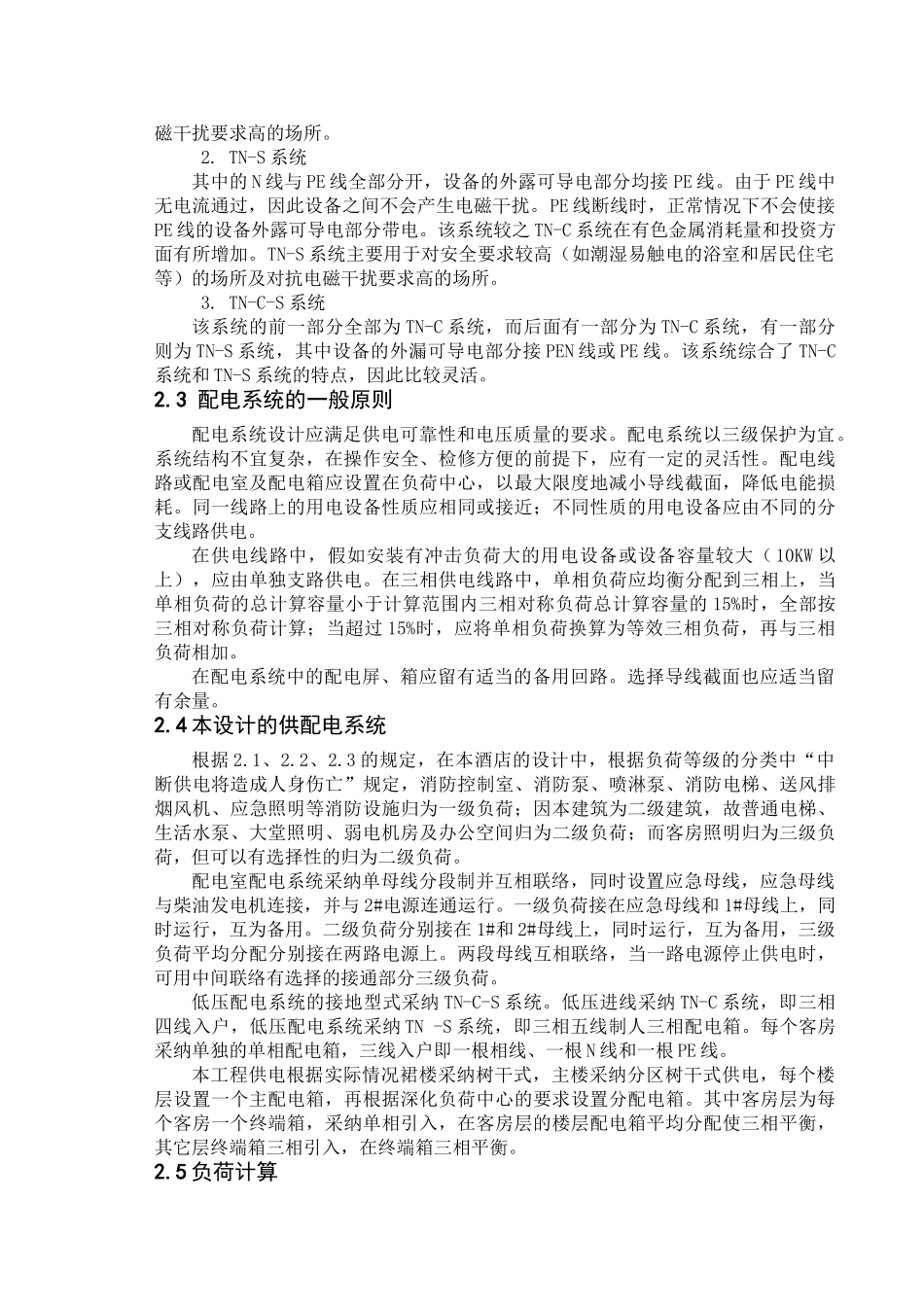

第 1 章 概述1.1 工程概况本设计总用地面积 22546 m2，总建筑面积 30600 m2，建筑层数为 9 层，建筑高度 33.2m，框架剪力墙结构，建筑等级为二级。本工程为二类高层建筑，耐火等级为二级，建筑采纳自动喷水灭火系统，凡设备用房门均采纳甲级防火门，楼梯间为封闭楼梯间，采纳乙级防火门，管道井检修门为丙级防火门。防火分区：一、二、三层主楼和裙楼分别为一个防火分区，三层以上每层为一个防火分区。在本建筑中一层设有大堂、服务台、办公室、洗衣房、咖啡厅、厨房、配电室、空调机房、消防控制室、电话机房、BA 值班室、浴室、公共卫生间、水设备间等；二层主楼为标准客房和布草间，裙楼为办公空间、餐厅、空调机房和公共卫生间等；三层主楼为标准客房和布草间，裙楼为办公空间、空调机房和公共卫生间等；四层到八层为标准层，由标准客房和布草间组成，其中八层的布草间辅助用房用作电视机房；九层设有标准客房、套房、布草间以及喷淋稳压泵房；屋顶层设有电梯机房和空调机组。1.2 高层民用建筑的特点1、高层民用建筑采纳 10KV 甚至 35KV 高压供电；2、高层民用建筑的用电量大，对电气设备的要求较高；3、高层民用建筑对消防系统的安全、可靠性要求较高；4、高层民用建筑对防雷、接地等安全要求较高；5、高层民用建筑功能较全，对弱电部分依赖较多，智能化水平较高。1.3 建筑电气设计的组成建筑电气设计是现代高层建筑的重要组成部分，一般来讲，建筑电气设计大致分为强电部分和弱电部分。强电部分的设计包括低压配电系统，动力照明干线系统，配电箱系统和导线电缆的敷设。强电部分是建筑电气设计的基础和主干部分，建筑电气的重要性和可靠性都取决于强电部分设计的好坏。而弱电部分包括有线电视及卫星电视系统，通信系统，广播扩声系统，火灾自动报警与消防联动系统还有综合布线系统，目前设计中比较深化的是火灾报警及消防联动系统与综合布线系统两部分。随着建筑智能化水平的提高，弱电部分的系统增加很多，弱电系统占基建投资的比率也越来越高，因此设计好弱电的各个子系统，对节约投资、提高智能化水平是有重要意义的。第 2 章 供配电系统的设计2.1 负荷分级及各级负荷的供电措施 2.1.1 负荷分级用电负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。 1.符合下列情况之一时，应为一级负荷： 1）中断供电将造成人身伤亡时。 2）中断供电将在政治、经...
