某公建工程施工测量方案

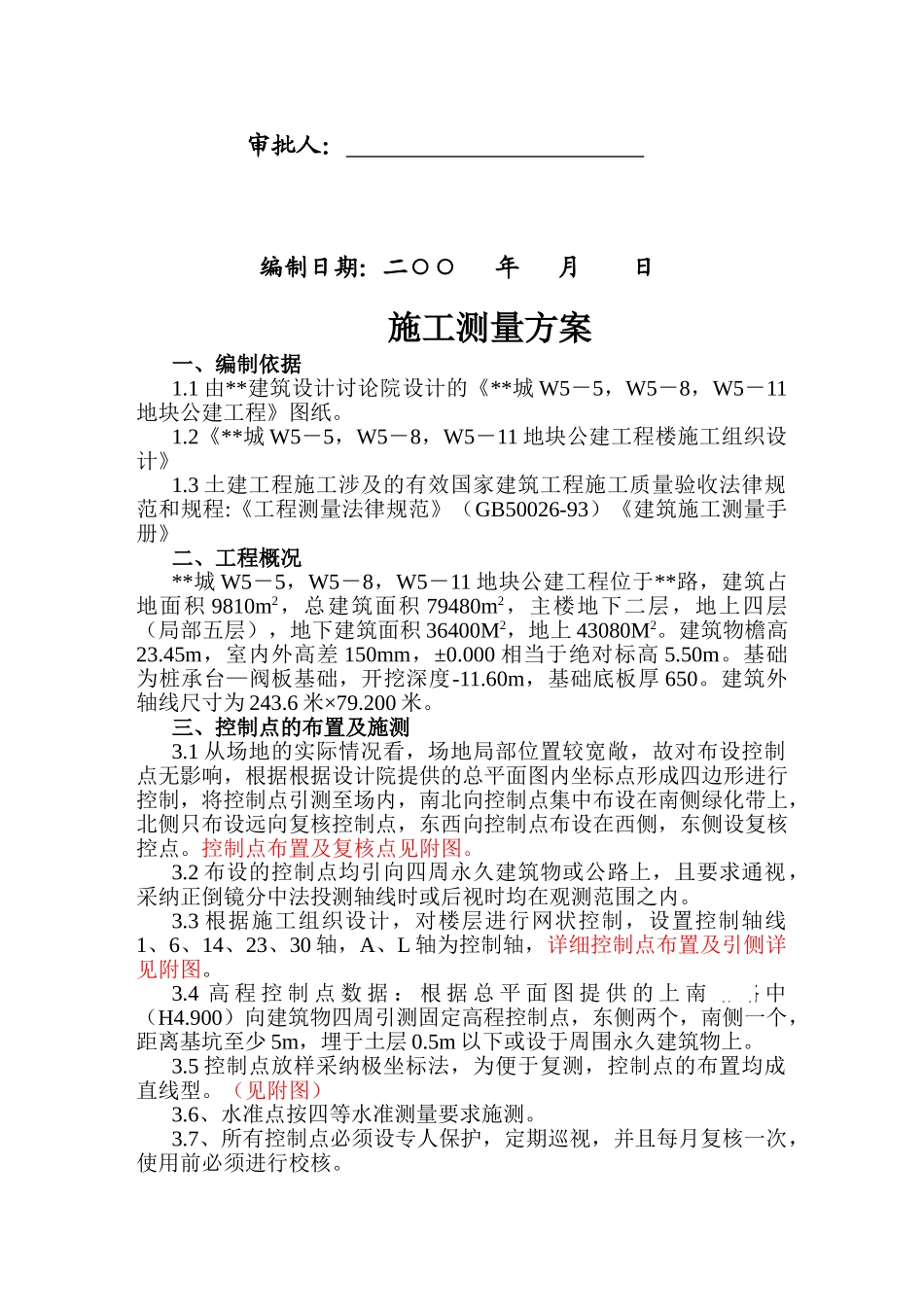

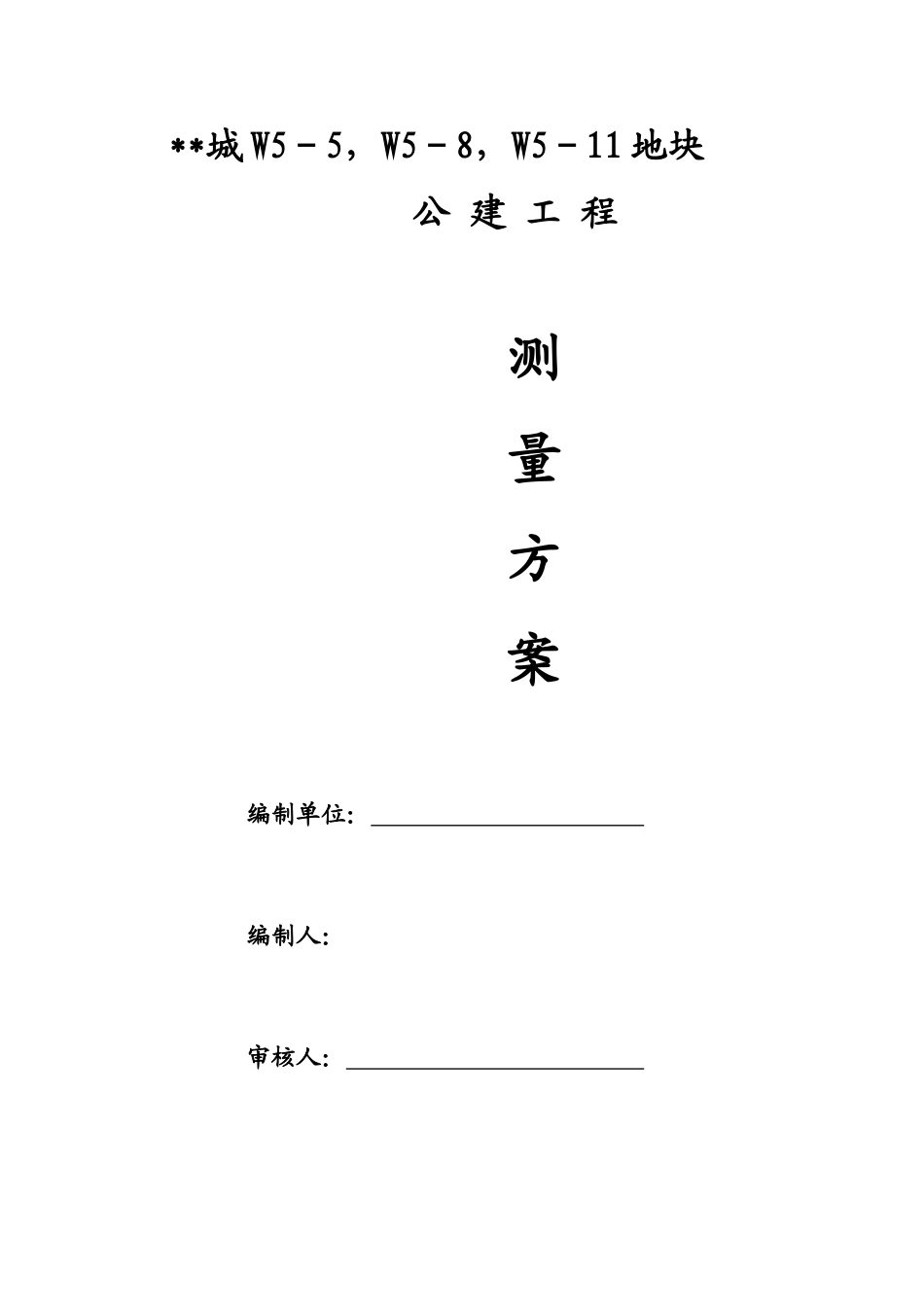

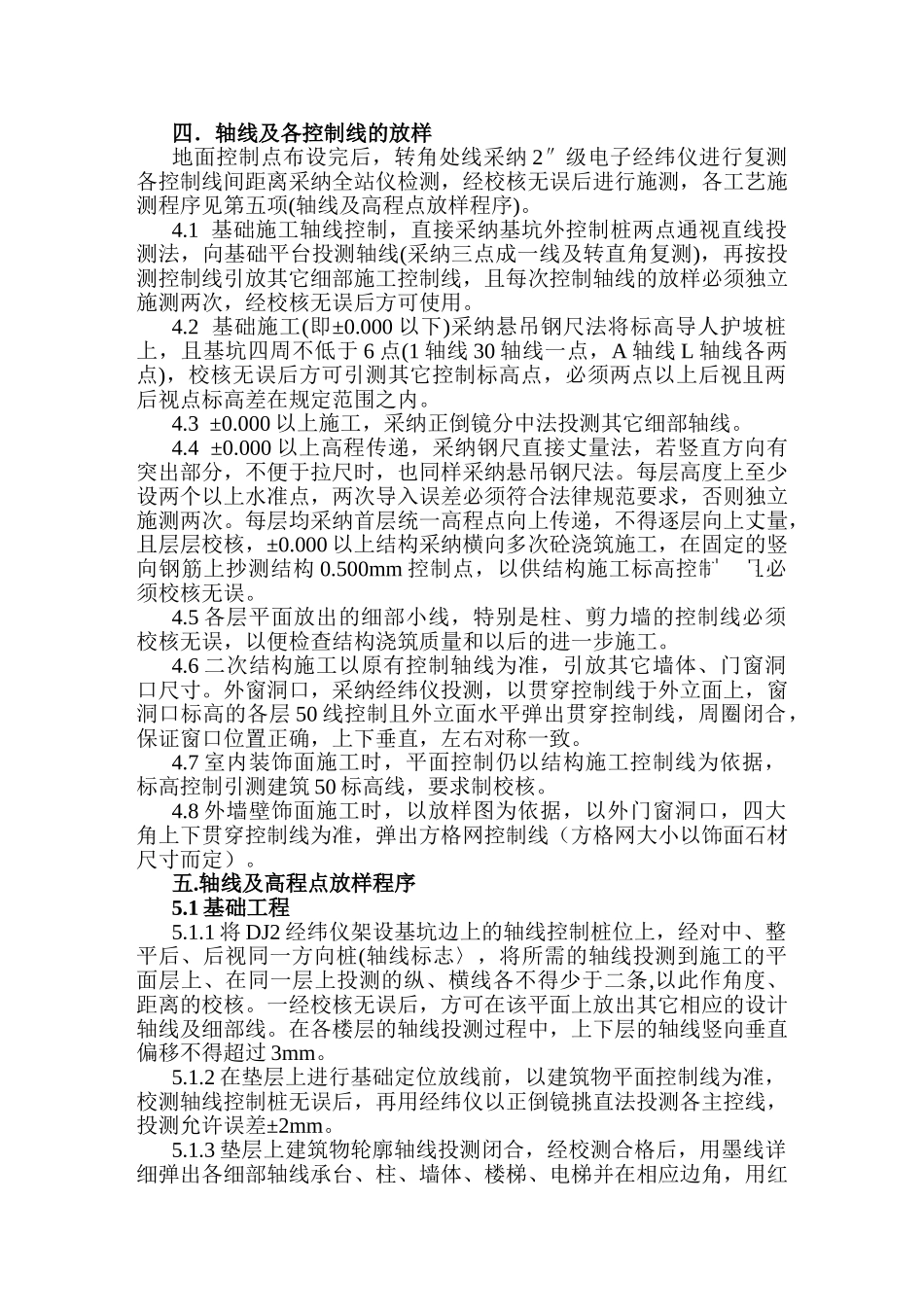

**城 W5－5，W5－8，W5－11 地块公 建 工 程测量方案编制单位： 编制人： 审核人： 审批人： 编制日期：二○○ 年 月 日施工测量方案一、编制依据1.1 由**建筑设计讨论院设计的《**城 W5－5，W5－8，W5－11地块公建工程》图纸。1.2《**城 W5－5，W5－8，W5－11 地块公建工程楼施工组织设计》1.3 土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程:《工程测量法律规范》（GB50026-93）《建筑施工测量手册》二、工程概况**城 W5－5，W5－8，W5－11 地块公建工程位于**路，建筑占地面积 9810m2，总建筑面积 79480m2，主楼地下二层，地上四层（局部五层），地下建筑面积 36400M2，地上 43080M2。建筑物檐高23.45m，室内外高差 150mm，±0.000 相当于绝对标高 5.50m。基础为桩承台—阀板基础，开挖深度-11.60m，基础底板厚 650。建筑外轴线尺寸为 243.6 米×79.200 米。三、控制点的布置及施测3.1 从场地的实际情况看，场地局部位置较宽敞，故对布设控制点无影响，根据根据设计院提供的总平面图内坐标点形成四边形进行控制，将控制点引测至场内，南北向控制点集中布设在南侧绿化带上，北侧只布设远向复核控制点，东西向控制点布设在西侧，东侧设复核控点。控制点布置及复核点见附图。3.2 布设的控制点均引向四周永久建筑物或公路上，且要求通视，采纳正倒镜分中法投测轴线时或后视时均在观测范围之内。3.3 根据施工组织设计，对楼层进行网状控制，设置控制轴线1、6、14、23、30 轴，A、L 轴为控制轴，详细控制点布置及引侧详见附图。3.4 高 程 控 制 点 数 据 ： 根 据 总 平 面 图 提 供 的 上 南 路 路 中（H4.900）向建筑物四周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少 5m，埋于土层 0.5m 以下或设于周围永久建筑物上。3.5 控制点放样采纳极坐标法，为便于复测，控制点的布置均成直线型。（见附图）3.6、水准点按四等水准测量要求施测。3.7、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。四．轴线及各控制线的放样地面控制点布设完后，转角处线采纳 2″级电子经纬仪进行复测各控制线间距离采纳全站仪检测，经校核无误后进行施测，各工艺施测程序见第五项(轴线及高程点放样程序)。4.1 基础施工轴线控制，直接采纳基坑外控制桩两点通视直线投测法，向基础平台投测轴线(采纳三点成一线及转直角复测)，再按投测控制线引放其...
