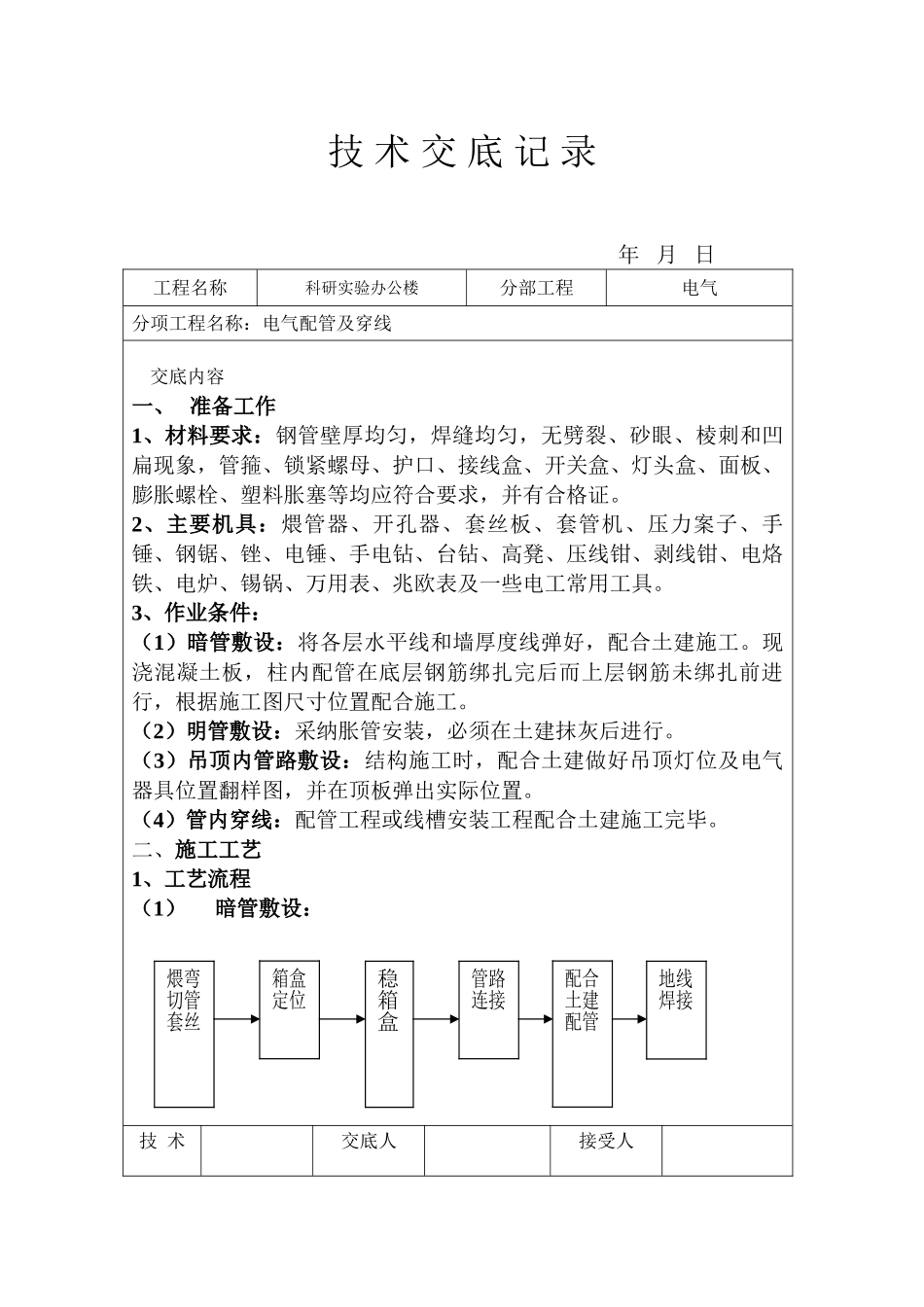

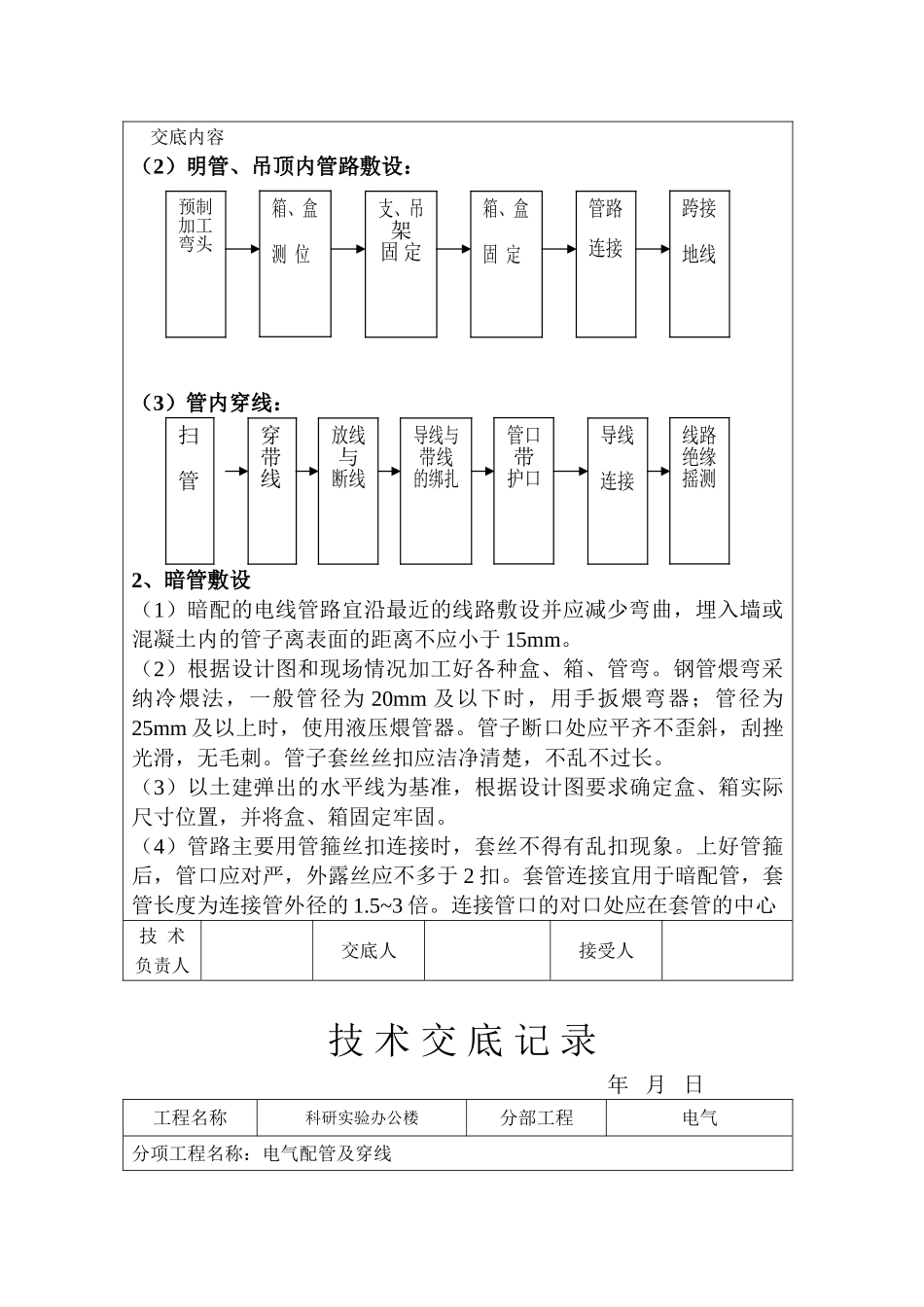

技 术 交 底 记 录年 月 日 工程名称科研实验办公楼分部工程电气分项工程名称：电气配管及穿线交底内容一、 准备工作1、材料要求：钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，管箍、锁紧螺母、护口、接线盒、开关盒、灯头盒、面板、膨胀螺栓、塑料胀塞等均应符合要求，并有合格证。2、主要机具：煨管器、开孔器、套丝板、套管机、压力案子、手锤、钢锯、锉、电锤、手电钻、台钻、高凳、压线钳、剥线钳、电烙铁、电炉、锡锅、万用表、兆欧表及一些电工常用工具。3、作业条件：（1）暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。现浇混凝土板，柱内配管在底层钢筋绑扎完后而上层钢筋未绑扎前进行，根据施工图尺寸位置配合施工。（2）明管敷设：采纳胀管安装，必须在土建抹灰后进行。（3）吊顶内管路敷设：结构施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板弹出实际位置。（4）管内穿线：配管工程或线槽安装工程配合土建施工完毕。二、施工工艺1、工艺流程（1）暗管敷设：技 术 交底人接受人煨弯切管套丝箱盒定位稳箱盒管路连接配合土建配管地线焊接负责人技 术 交 底 记 录年 月 日 工程名称科研实验办公楼分部工程电气分项工程名称：电气配管及穿线交底内容（2）明管、吊顶内管路敷设：（3）管内穿线：2、暗管敷设（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的距离不应小于 15mm。（2）根据设计图和现场情况加工好各种盒、箱、管弯。钢管煨弯采纳冷煨法，一般管径为 20mm 及以下时，用手扳煨弯器；管径为25mm 及以上时，使用液压煨管器。管子断口处应平齐不歪斜，刮挫光滑，无毛刺。管子套丝丝扣应洁净清楚，不乱不过长。（3）以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。（4）管路主要用管箍丝扣连接时，套丝不得有乱扣现象。上好管箍后，管口应对严，外露丝应不多于 2 扣。套管连接宜用于暗配管，套管长度为连接管外径的 1.5~3 倍。连接管口的对口处应在套管的中心技 术 负责人交底人接受人 技 术 交 底 记 录年 月 日 工程名称科研实验办公楼分部工程电气分项工程名称：电气配管及穿线预制加工弯头箱、盒测 位支、吊架固 定箱、盒固 定管路连接跨接地线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接线路绝缘摇测交底内容，焊口应焊接牢固严密。管路超过一定长度，...
