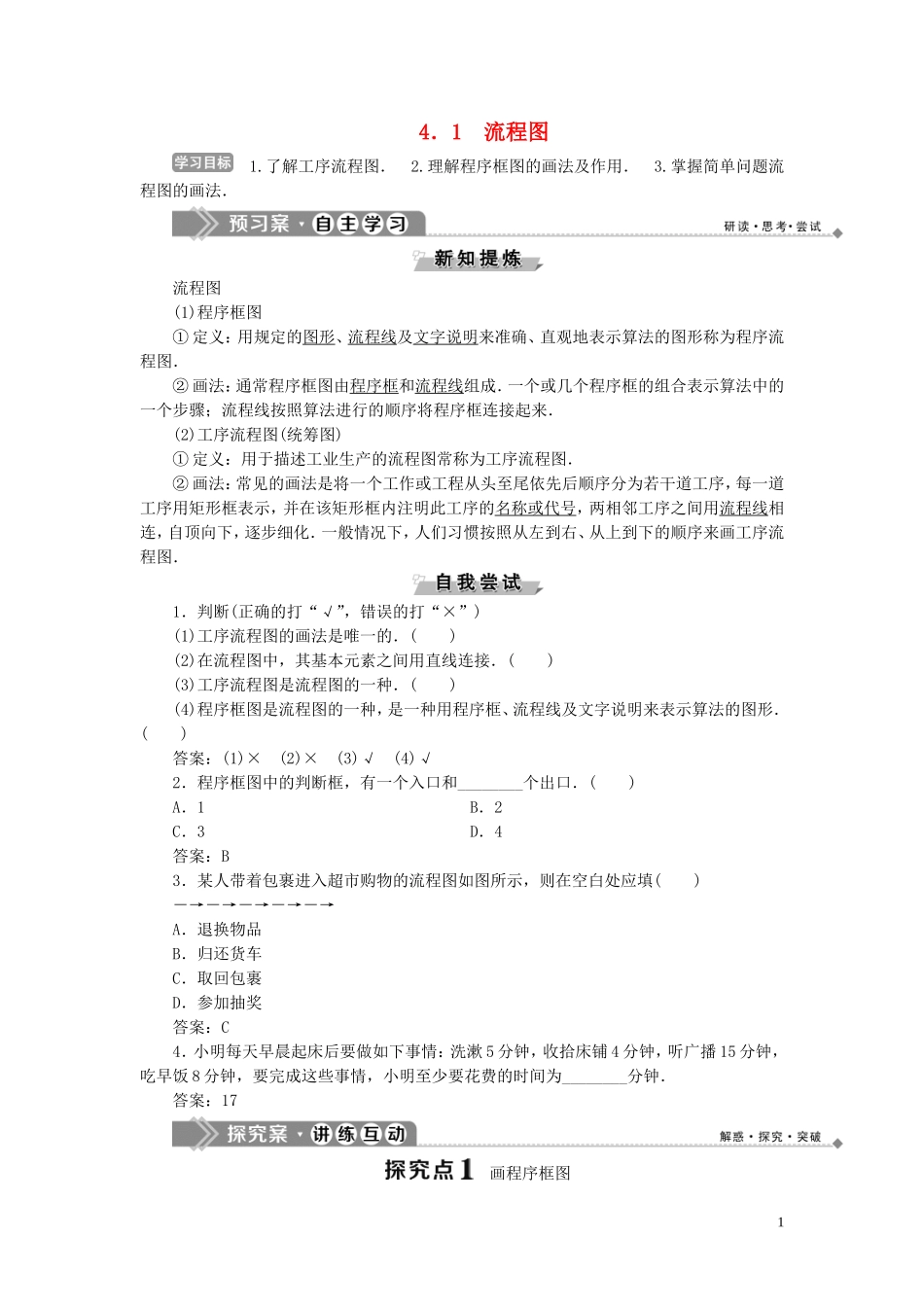

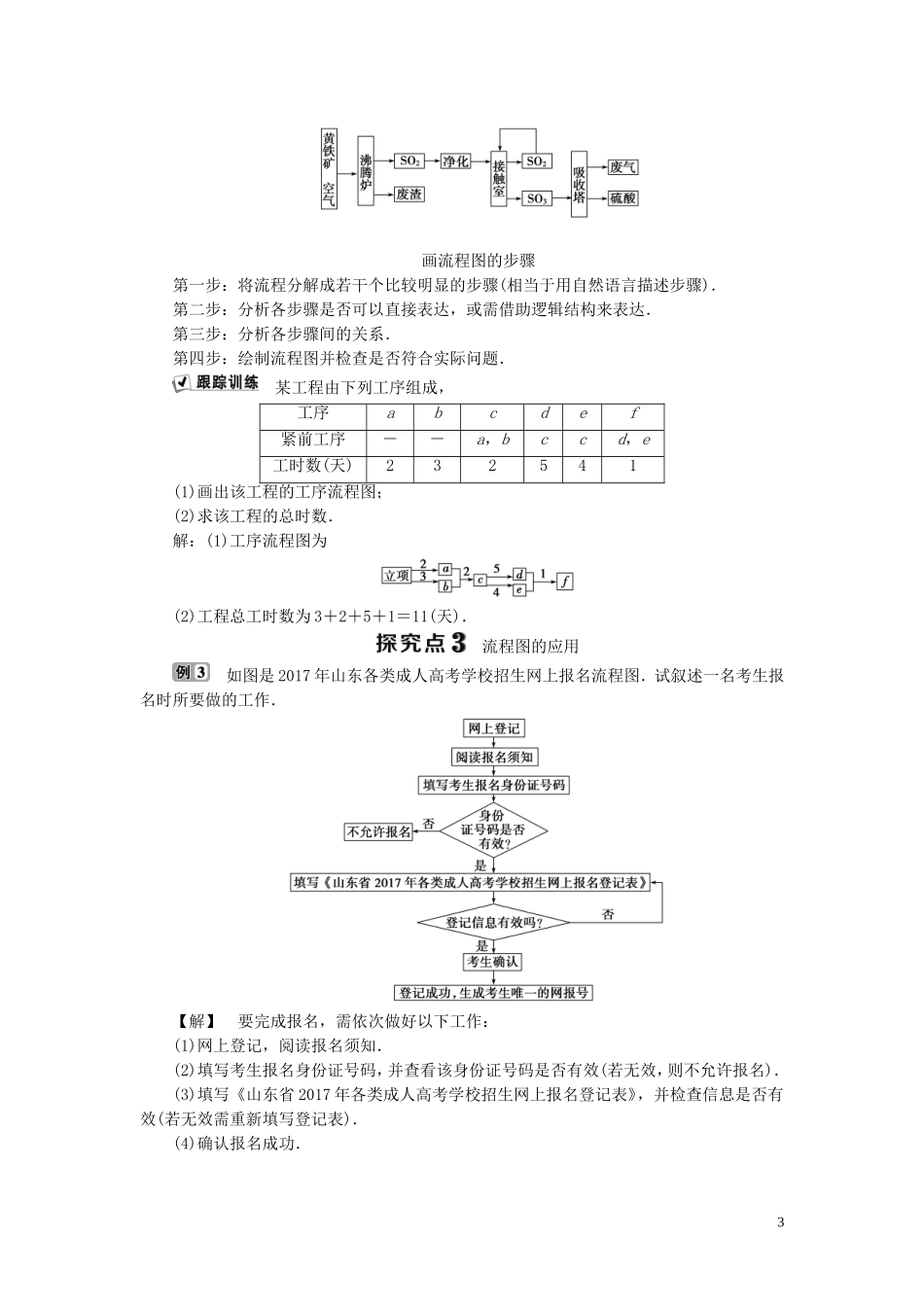

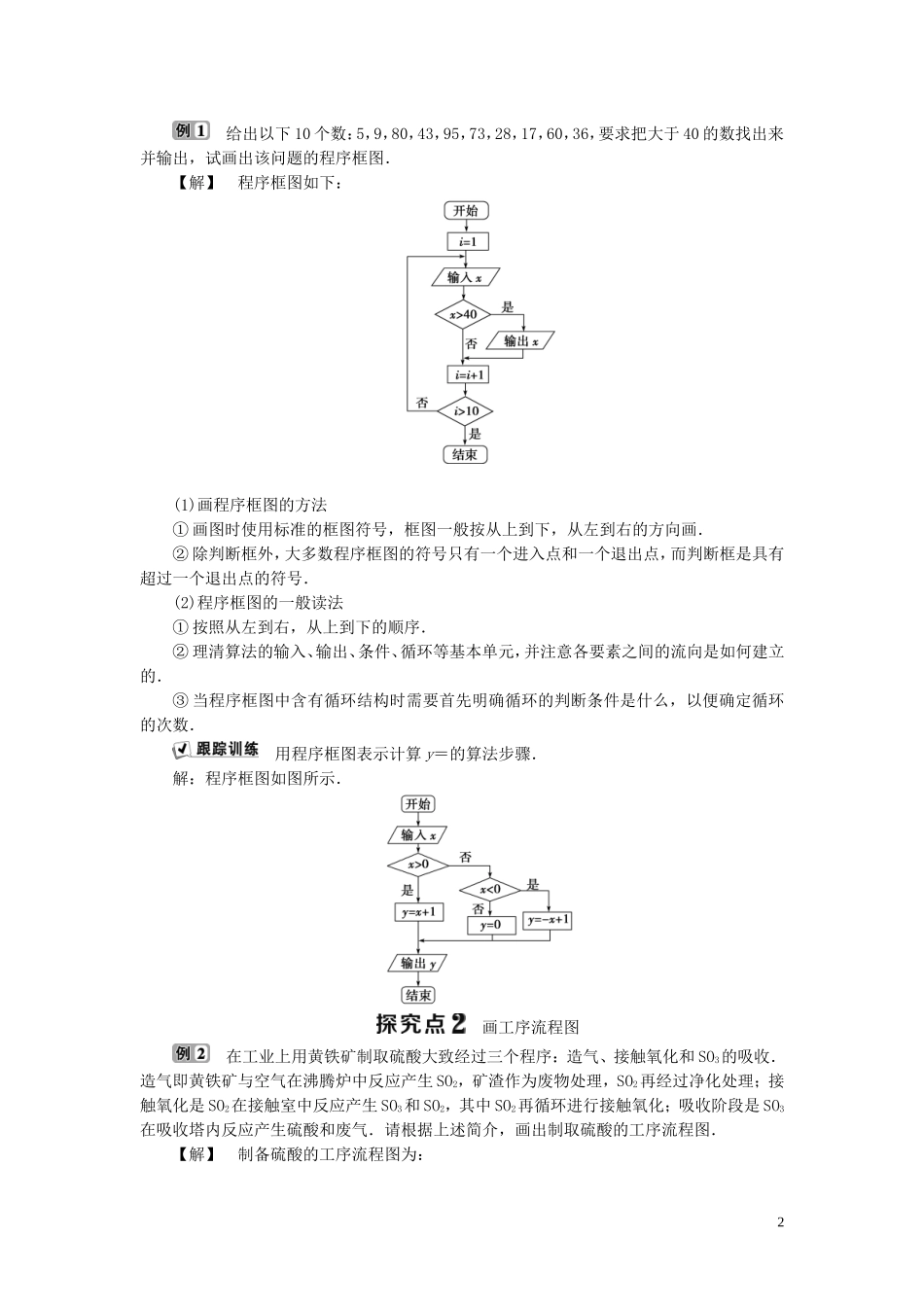

4．1 流程图 1.了解工序流程图． 2.理解程序框图的画法及作用． 3.掌握简单问题流程图的画法．流程图(1)程序框图① 定义：用规定的图形、流程线及文字说明来准确、直观地表示算法的图形称为程序流程图．② 画法：通常程序框图由程序框和流程线组成．一个或几个程序框的组合表示算法中的一个步骤；流程线按照算法进行的顺序将程序框连接起来．(2)工序流程图(统筹图)① 定义：用于描述工业生产的流程图常称为工序流程图．② 画法：常见的画法是将一个工作或工程从头至尾依先后顺序分为若干道工序，每一道工序用矩形框表示，并在该矩形框内注明此工序的名称或代号，两相邻工序之间用流程线相连，自顶向下，逐步细化．一般情况下，人们习惯按照从左到右、从上到下的顺序来画工序流程图．1．判断(正确的打“√”，错误的打“×”)(1)工序流程图的画法是唯一的．( )(2)在流程图中，其基本元素之间用直线连接．( )(3)工序流程图是流程图的一种．( )(4)程序框图是流程图的一种，是一种用程序框、流程线及文字说明来表示算法的图形．( )答案：(1)× (2)× (3)√ (4)√2．程序框图中的判断框，有一个入口和________个出口．( )A．1 B．2C．3 D．4答案：B3．某人带着包裹进入超市购物的流程图如图所示，则在空白处应填( )―→―→―→―→―→A．退换物品B．归还货车C．取回包裹D．参加抽奖答案：C4．小明每天早晨起床后要做如下事情：洗漱 5 分钟，收拾床铺 4 分钟，听广播 15 分钟，吃早饭 8 分钟，要完成这些事情，小明至少要花费的时间为________分钟．答案：17 画程序框图1 给出以下 10 个数：5，9，80，43，95，73，28，17，60，36，要求把大于 40 的数找出来并输出，试画出该问题的程序框图．【解】 程序框图如下： (1)画程序框图的方法① 画图时使用标准的框图符号，框图一般按从上到下，从左到右的方向画．② 除判断框外，大多数程序框图的符号只有一个进入点和一个退出点，而判断框是具有超过一个退出点的符号．(2)程序框图的一般读法① 按照从左到右，从上到下的顺序．② 理清算法的输入、输出、条件、循环等基本单元，并注意各要素之间的流向是如何建立的．③ 当程序框图中含有循环结构时需要首先明确循环的判断条件是什么，以便确定循环的次数． 用程序框图表示计算 y＝的算法步骤．解：程序框图如图所示． 画工序流程图 在工业上用黄铁矿制取硫酸大致经过三个程序：造气、接触氧化和 SO3的吸收．...
