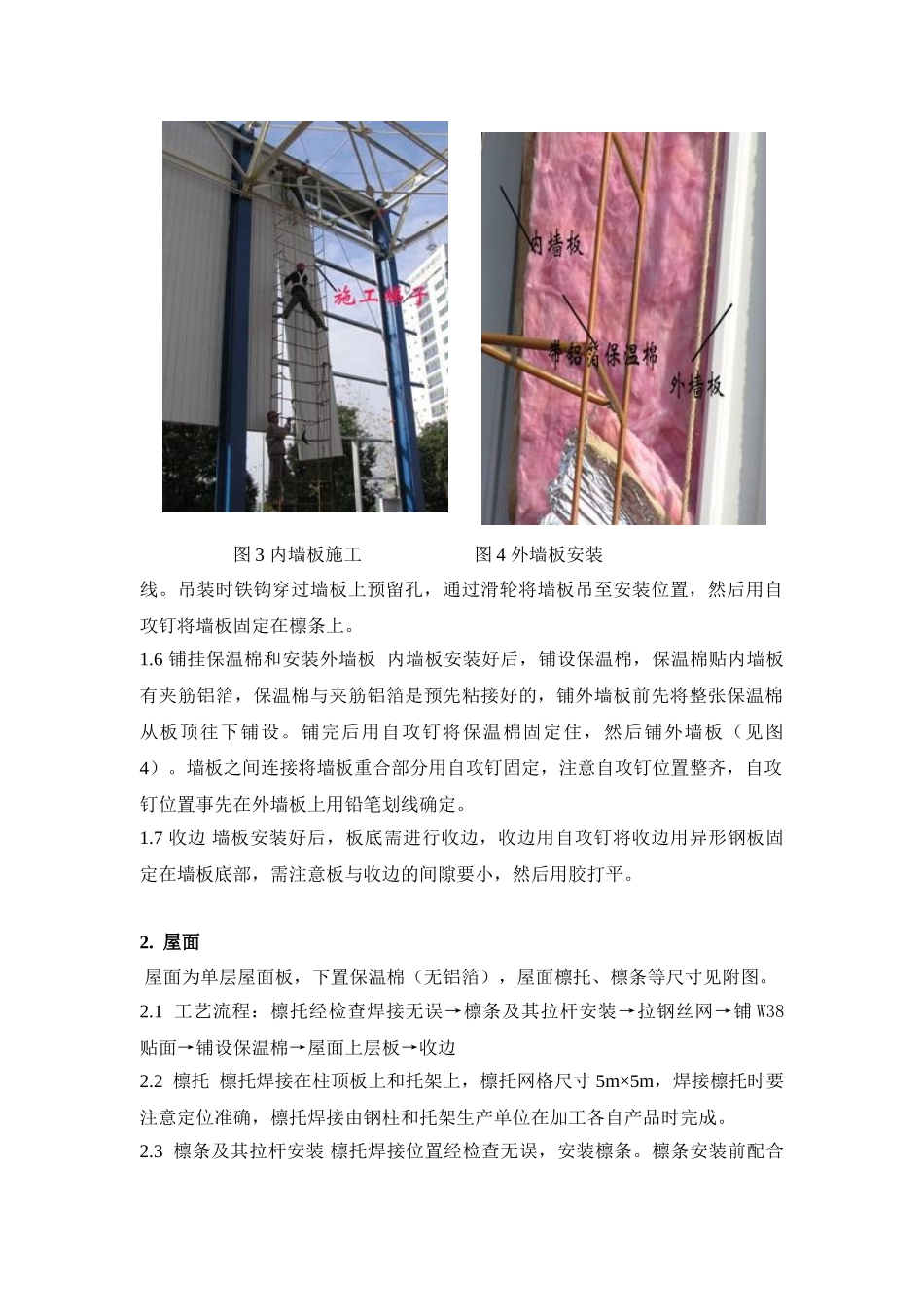

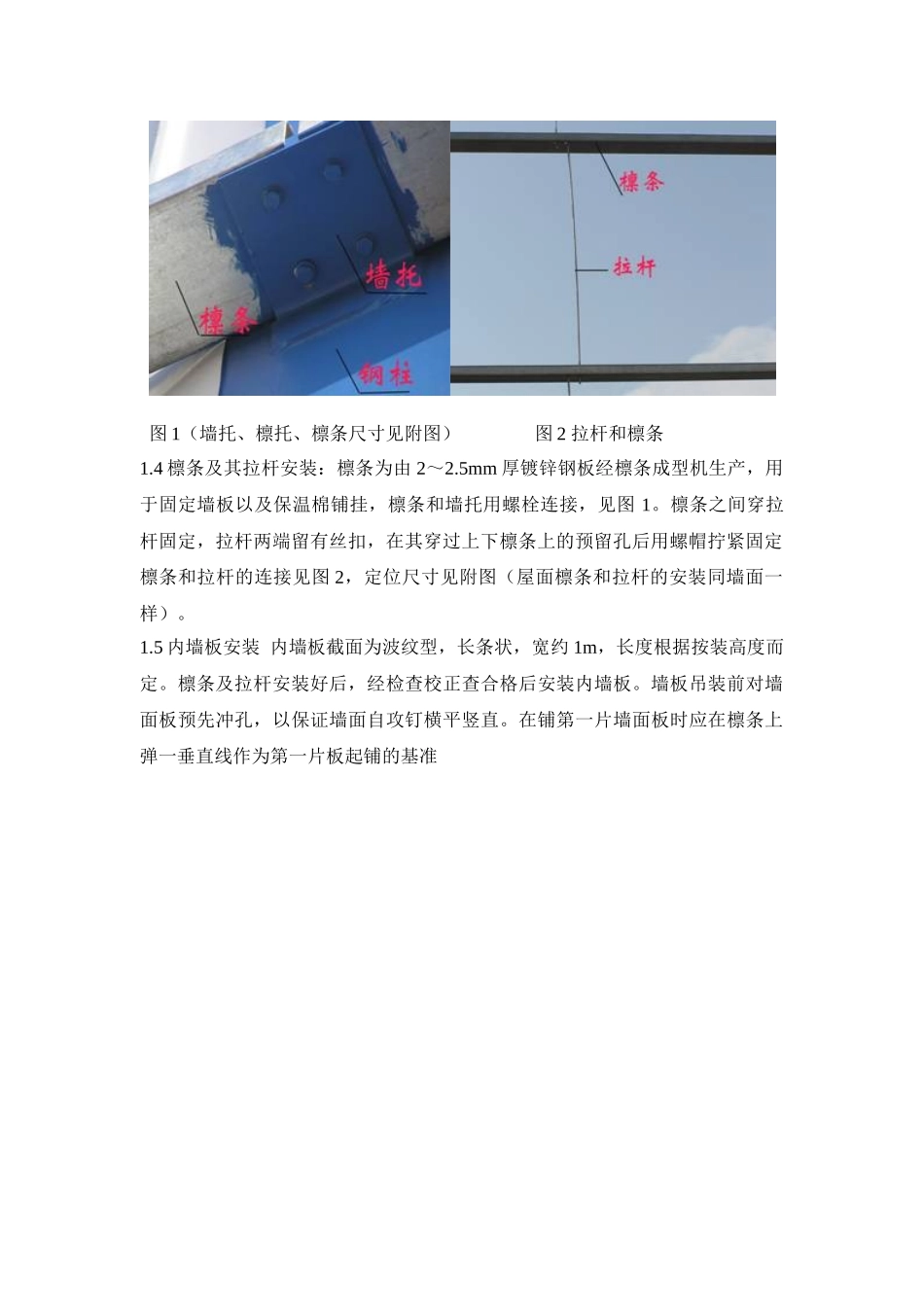

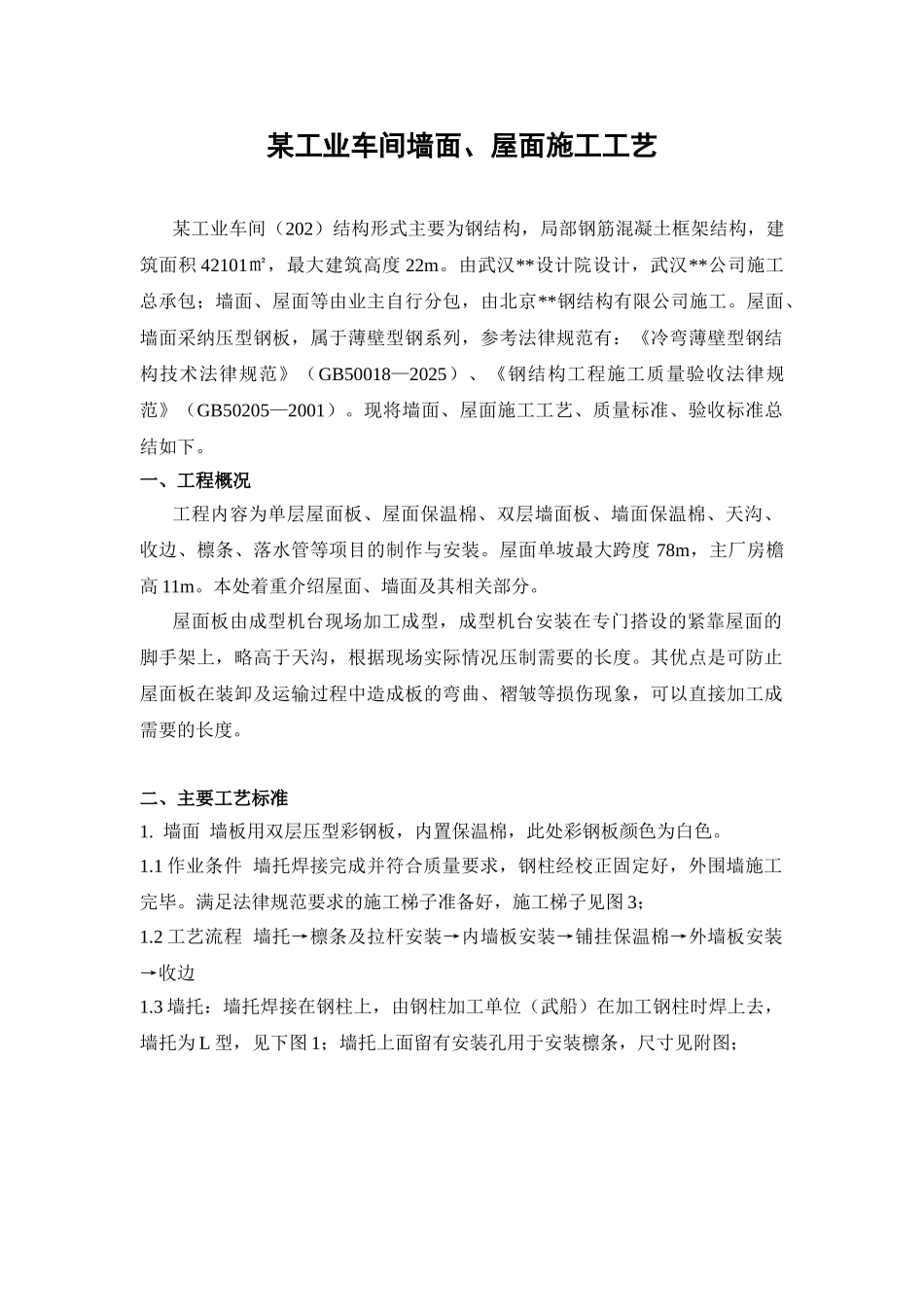

某工业车间墙面、屋面施工工艺某工业车间（202）结构形式主要为钢结构，局部钢筋混凝土框架结构，建筑面积 42101㎡，最大建筑高度 22m。由武汉**设计院设计，武汉**公司施工总承包；墙面、屋面等由业主自行分包，由北京**钢结构有限公司施工。屋面、墙面采纳压型钢板，属于薄壁型钢系列，参考法律规范有：《冷弯薄壁型钢结构技术法律规范》（GB50018—2025）、《钢结构工程施工质量验收法律规范》（GB50205—2001）。现将墙面、屋面施工工艺、质量标准、验收标准总结如下。一、工程概况工程内容为单层屋面板、屋面保温棉、双层墙面板、墙面保温棉、天沟、收边、檩条、落水管等项目的制作与安装。屋面单坡最大跨度 78m，主厂房檐高 11m。本处着重介绍屋面、墙面及其相关部分。屋面板由成型机台现场加工成型，成型机台安装在专门搭设的紧靠屋面的脚手架上，略高于天沟，根据现场实际情况压制需要的长度。其优点是可防止屋面板在装卸及运输过程中造成板的弯曲、褶皱等损伤现象，可以直接加工成需要的长度。二、主要工艺标准1. 墙面 墙板用双层压型彩钢板，内置保温棉，此处彩钢板颜色为白色。1.1 作业条件 墙托焊接完成并符合质量要求，钢柱经校正固定好，外围墙施工完毕。满足法律规范要求的施工梯子准备好，施工梯子见图 3；1.2 工艺流程 墙托→檩条及拉杆安装→内墙板安装→铺挂保温棉→外墙板安装→收边1.3 墙托：墙托焊接在钢柱上，由钢柱加工单位（武船）在加工钢柱时焊上去，墙托为 L 型，见下图 1；墙托上面留有安装孔用于安装檩条，尺寸见附图； 图 1（墙托、檩托、檩条尺寸见附图） 图 2 拉杆和檩条1.4 檩条及其拉杆安装：檩条为由 2～2.5mm 厚镀锌钢板经檩条成型机生产，用于固定墙板以及保温棉铺挂，檩条和墙托用螺栓连接，见图 1。檩条之间穿拉杆固定，拉杆两端留有丝扣，在其穿过上下檩条上的预留孔后用螺帽拧紧固定檩条和拉杆的连接见图 2，定位尺寸见附图（屋面檩条和拉杆的安装同墙面一样）。1.5 内墙板安装 内墙板截面为波纹型，长条状，宽约 1m，长度根据按装高度而定。檩条及拉杆安装好后，经检查校正查合格后安装内墙板。墙板吊装前对墙面板预先冲孔，以保证墙面自攻钉横平竖直。在铺第一片墙面板时应在檩条上弹一垂直线作为第一片板起铺的基准 图 3 内墙板施工 图 4 外墙板安装线。吊装时铁钩穿过墙板上预留孔，通过滑轮将墙板吊至安装位置，然后用自攻钉将墙板固定在檩条上。1.6 铺挂保温...
