某工程QTZ630塔吊安装安全施工方案VIP专享

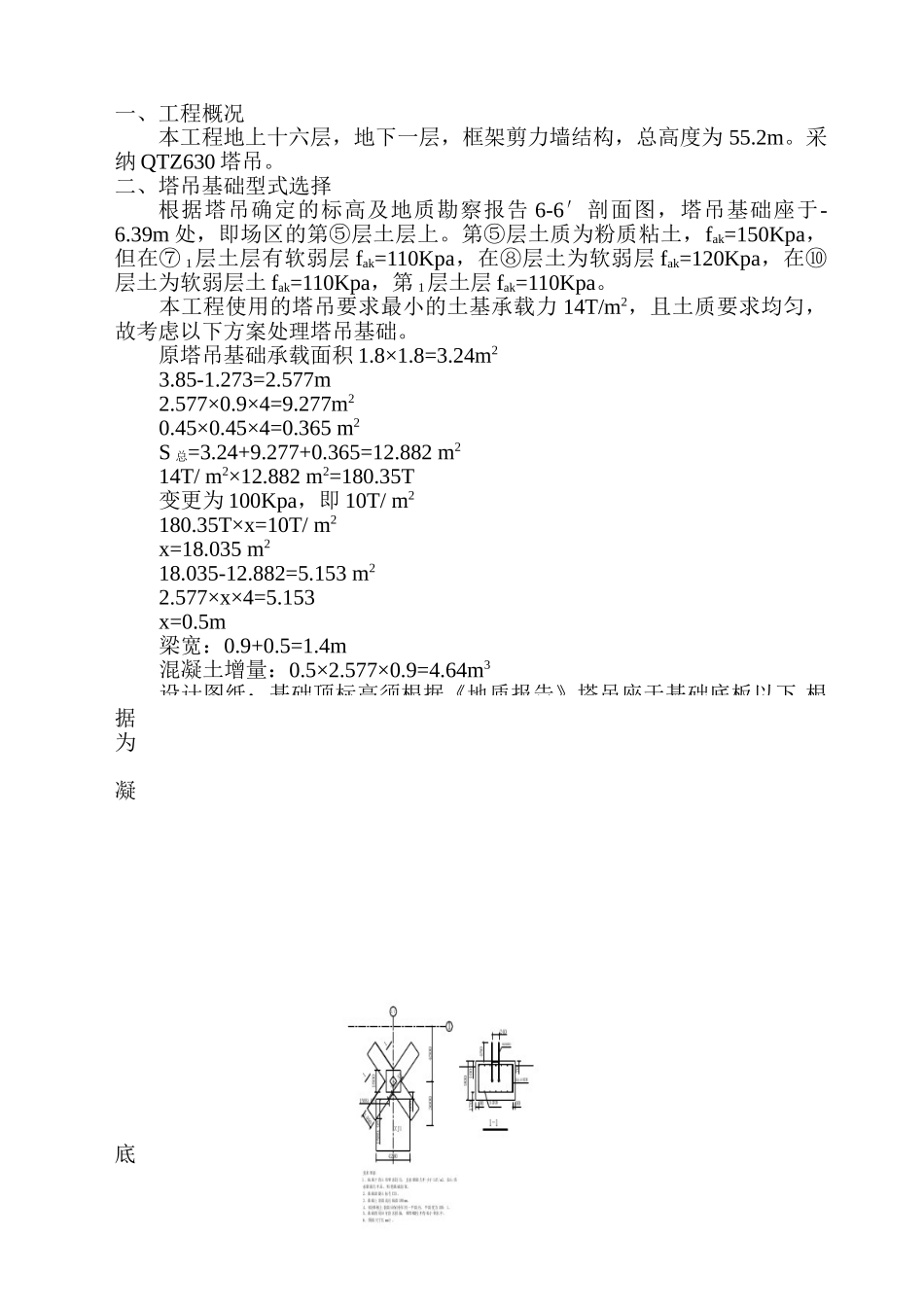

一、工程概况本工程地上十六层，地下一层，框架剪力墙结构，总高度为 55.2m。采纳 QTZ630 塔吊。二、塔吊基础型式选择根据塔吊确定的标高及地质勘察报告 6-6′剖面图，塔吊基础座于-6.39m 处，即场区的第⑤层土层上。第⑤层土质为粉质粘土，fak=150Kpa，但在⑦ 1层土层有软弱层 fak=110Kpa，在⑧层土为软弱层 fak=120Kpa，在⑩层土为软弱层土 fak=110Kpa，第 1层土层 fak=110Kpa。本工程使用的塔吊要求最小的土基承载力 14T/m2，且土质要求均匀，故考虑以下方案处理塔吊基础。原塔吊基础承载面积 1.8×1.8=3.24m23.85-1.273=2.577m2.577×0.9×4=9.277m20.45×0.45×4=0.365 m2S 总=3.24+9.277+0.365=12.882 m214T/ m2×12.882 m2=180.35T变更为 100Kpa，即 10T/ m2180.35T×x=10T/ m2x=18.035 m218.035-12.882=5.153 m22.577×x×4=5.153x=0.5m梁宽：0.9+0.5=1.4m混凝土增量：0.5×2.577×0.9=4.64m3设计图纸：基础顶标高须根据《地质报告》塔吊座于基础底板以下.根据现场实际情况确定将塔吊落于基坑内，即-5.39m 以下，确定顶标高位置为-5.49m，具体位置见图。本工程采纳 QTZ630 型塔吊一座，其基础详图如下，基础采纳商品混凝土，混凝土强度等级 C35。纵向在-5.79m位置甩出底筋，留出钢筋搭接。在纵向筋上层甩出横向底筋，并在与ZJ1交接处-5.59m加橡胶止水条。塔吊主要技术参数表QTZ6305013额定起重力矩 KN.m630起升高度独立式 m40附着式 m150最大起重量 t6.0最大幅度处起重量 t1.3工作幅度最大 m50最小 m2.5起升速度最大 m/min80最小 m/min4牵引速度最大 m/min40最小 m/min20回转速度 r/min0.71顶升速度 m/min0.5独立式整机质量（不计平衡重）t33工作温度℃-20～40总装机容量（KW）41.4平衡重 t10.4塔吊在安装中均按塔中使用说明书进行安装，并且满足说明书中距建筑物的距离，故塔吊的抗倾覆及受扭附着不再另外计算。三、塔机的装拆要求和注意事项1、塔机的安装和拆卸人员须持证上岗，并按塔机的安装和拆卸规定的要求和顺序选择优秀的安拆队伍。 2、在装拆过程中，工作人员应戴安全帽，高空作业时还应穿防滑胶鞋并佩带安全带。3、安装时，装配好的各销轴端部开口销必须张开到规定的开度，轴端的挡板螺栓、钢丝绳卡螺栓以及其它连接螺栓必须可靠牢固。4、塔机用的连接绳卡、螺栓、螺母、开口销等标准件，必须采购合格的产品。轴端挡板、销轴应由生产厂家提供或按生产厂家设计图样和技术型号参数值参...
