某工程机电安装施工方案

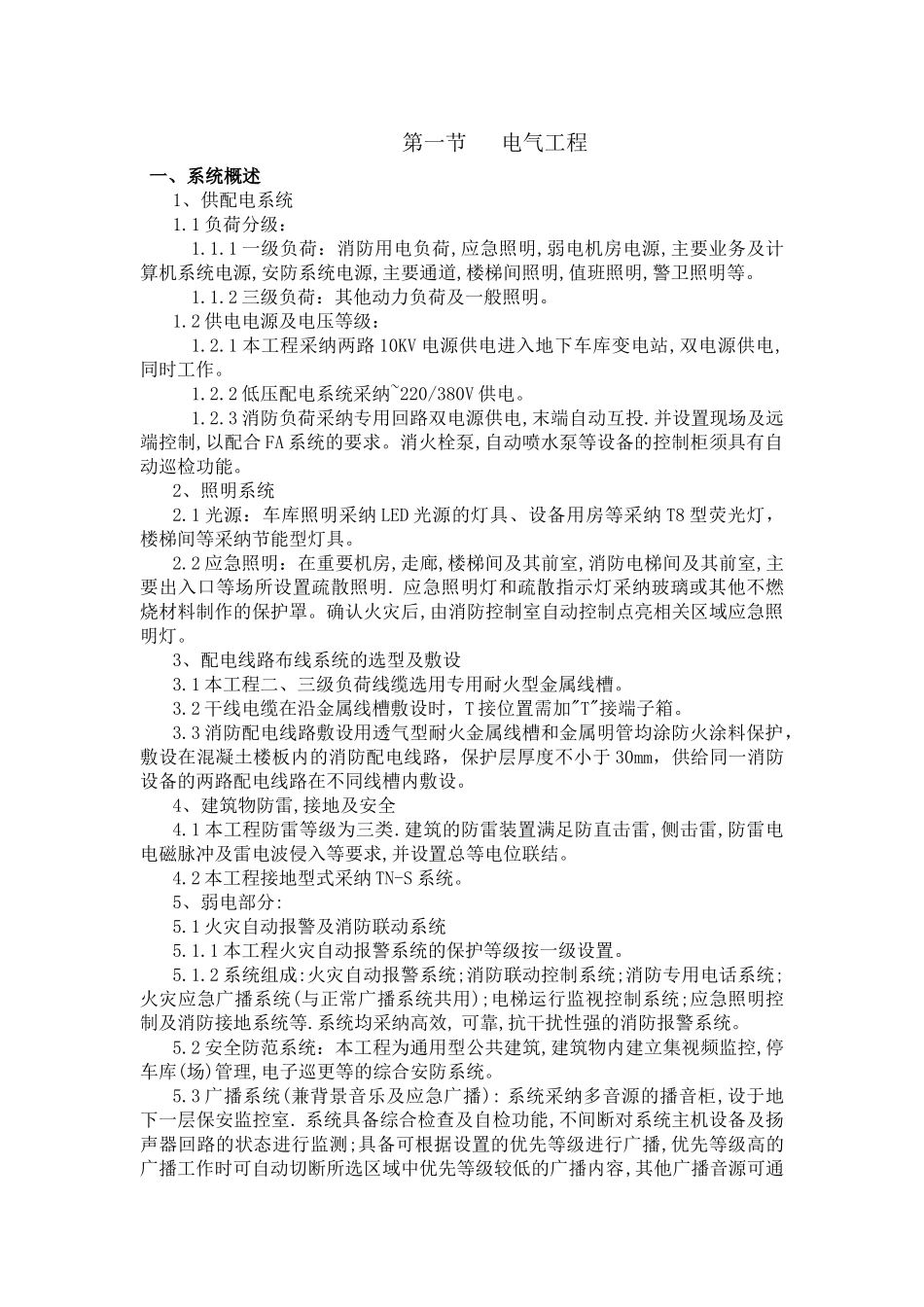

第一节电气工程一、系统概述1、供配电系统1.1 负荷分级：1.1.1 一级负荷：消防用电负荷,应急照明,弱电机房电源,主要业务及计算机系统电源,安防系统电源,主要通道,楼梯间照明,值班照明,警卫照明等。1.1.2 三级负荷：其他动力负荷及一般照明。1.2 供电电源及电压等级：1.2.1 本工程采纳两路 10KV 电源供电进入地下车库变电站,双电源供电,同时工作。1.2.2 低压配电系统采纳~220/380V 供电。1.2.3 消防负荷采纳专用回路双电源供电,末端自动互投.并设置现场及远端控制,以配合 FA 系统的要求。消火栓泵,自动喷水泵等设备的控制柜须具有自动巡检功能。2、照明系统2.1 光源：车库照明采纳 LED 光源的灯具、设备用房等采纳 T8 型荧光灯，楼梯间等采纳节能型灯具。2.2 应急照明：在重要机房,走廊,楼梯间及其前室,消防电梯间及其前室,主要出入口等场所设置疏散照明. 应急照明灯和疏散指示灯采纳玻璃或其他不燃烧材料制作的保护罩。确认火灾后,由消防控制室自动控制点亮相关区域应急照明灯。3、配电线路布线系统的选型及敷设3.1 本工程二、三级负荷线缆选用专用耐火型金属线槽。3.2 干线电缆在沿金属线槽敷设时，T 接位置需加"T"接端子箱。3.3 消防配电线路敷设用透气型耐火金属线槽和金属明管均涂防火涂料保护，敷设在混凝土楼板内的消防配电线路，保护层厚度不小于 30mm，供给同一消防设备的两路配电线路在不同线槽内敷设。4、建筑物防雷,接地及安全4.1 本工程防雷等级为三类.建筑的防雷装置满足防直击雷,侧击雷,防雷电电磁脉冲及雷电波侵入等要求,并设置总等电位联结。4.2 本工程接地型式采纳 TN-S 系统。5、弱电部分:5.1 火灾自动报警及消防联动系统5.1.1 本工程火灾自动报警系统的保护等级按一级设置。5.1.2 系统组成:火灾自动报警系统;消防联动控制系统;消防专用电话系统;火灾应急广播系统(与正常广播系统共用);电梯运行监视控制系统;应急照明控制及消防接地系统等.系统均采纳高效, 可靠,抗干扰性强的消防报警系统。5.2 安全防范系统：本工程为通用型公共建筑,建筑物内建立集视频监控,停车库(场)管理,电子巡更等的综合安防系统。5.3 广播系统(兼背景音乐及应急广播): 系统采纳多音源的播音柜,设于地下一层保安监控室. 系统具备综合检查及自检功能,不间断对系统主机设备及扬声器回路的状态进行监测;具备可根据设置的优先等级进行广播,优先等级高的广播工作时可自动切断所选区域中优先等级较低的广播内容,其他广播音源...
