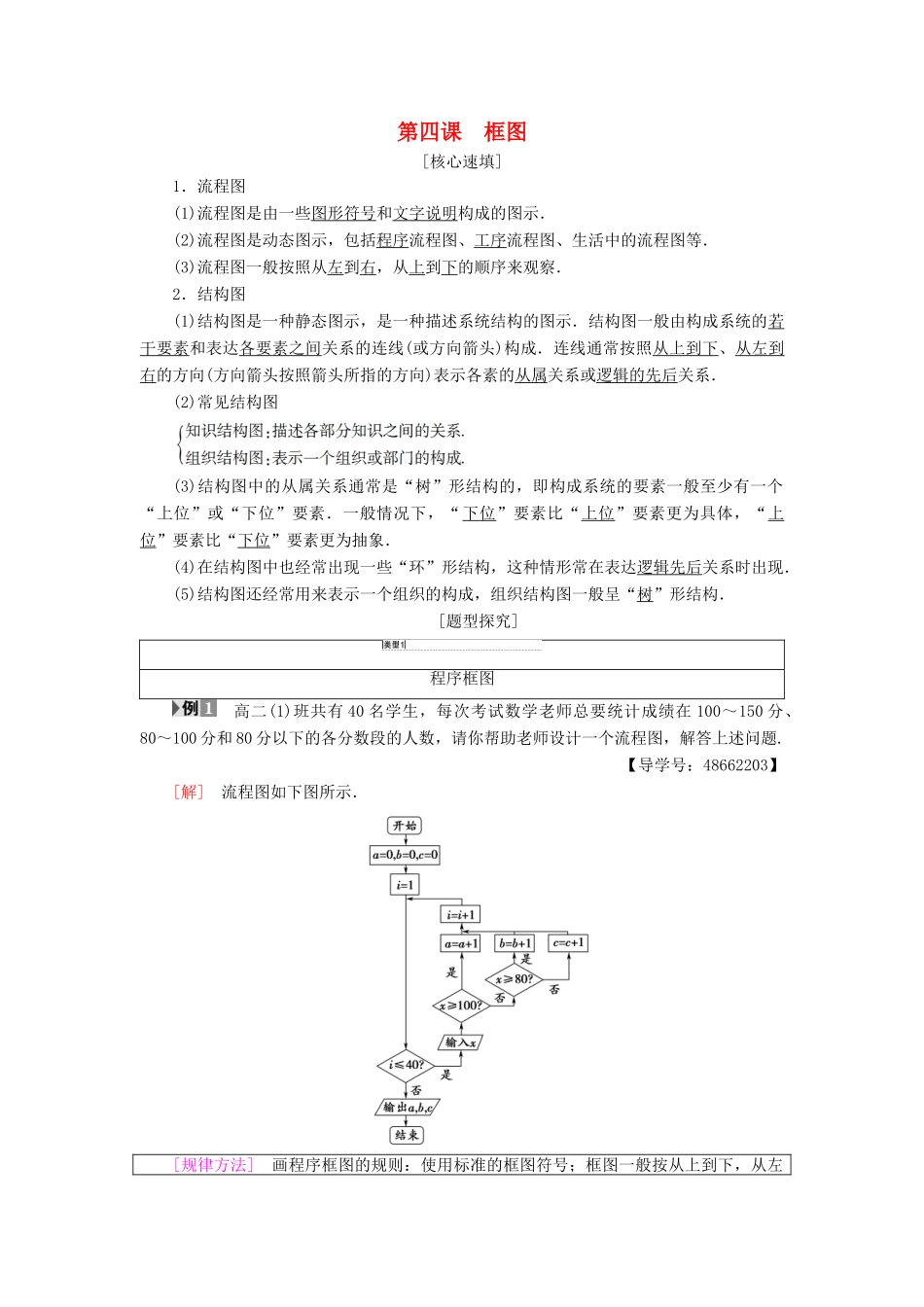

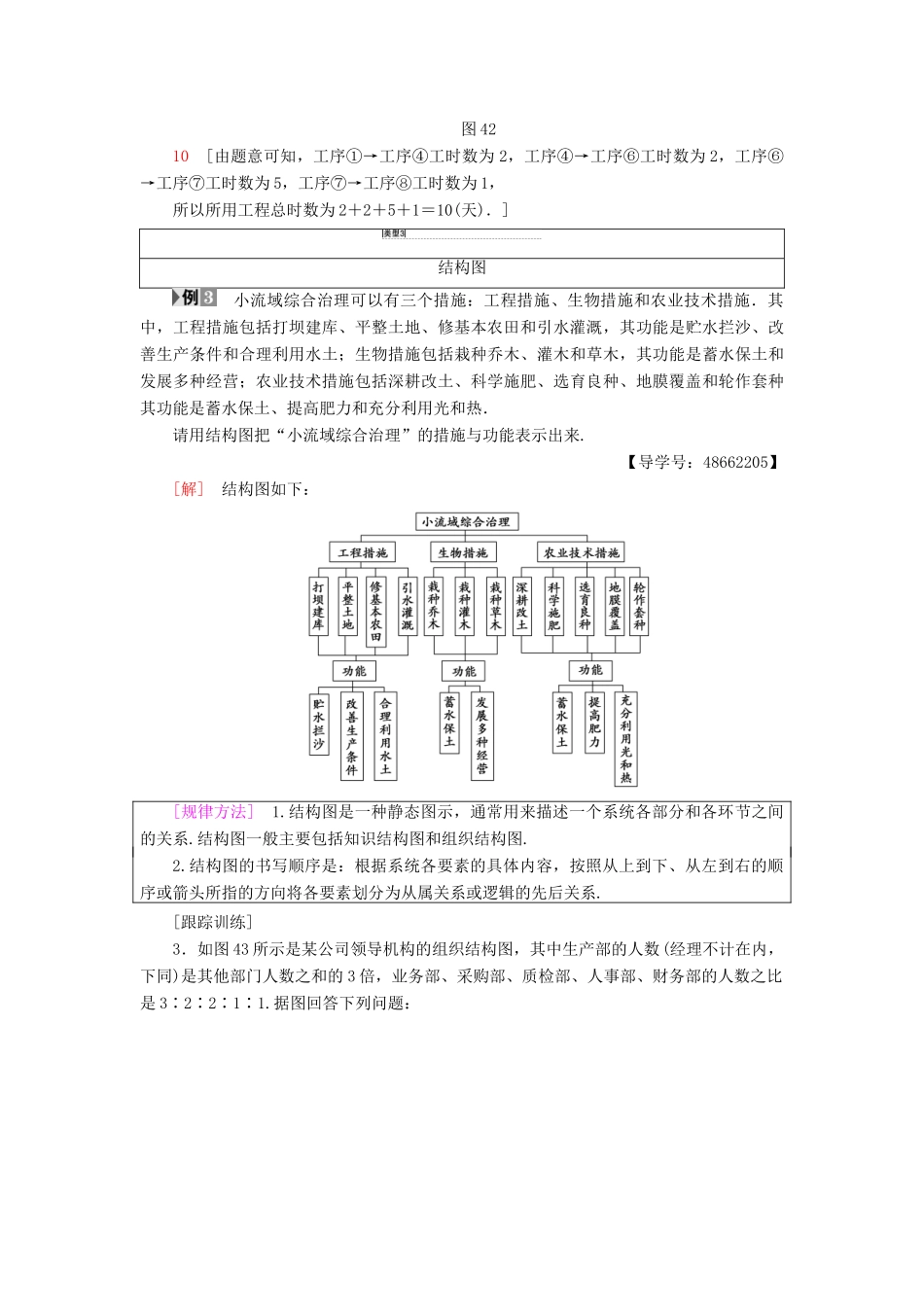

第四课 框图[核心速填]1．流程图(1)流程图是由一些图形符号和文字说明构成的图示．(2)流程图是动态图示，包括程序流程图、工序流程图、生活中的流程图等．(3)流程图一般按照从左到右，从上到下的顺序来观察．2．结构图(1)结构图是一种静态图示，是一种描述系统结构的图示．结构图一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成．连线通常按照从上到下、从左到右的方向(方向箭头按照箭头所指的方向)表示各素的从属关系或逻辑的先后关系．(2)常见结构图 (3)结构图中的从属关系通常是“树”形结构的，即构成系统的要素一般至少有一个“上位”或“下位”要素．一般情况下，“下位”要素比“上位”要素更为具体，“上位”要素比“下位”要素更为抽象．(4)在结构图中也经常出现一些“环”形结构，这种情形常在表达逻辑先后关系时出现．(5)结构图还经常用来表示一个组织的构成，组织结构图一般呈“树”形结构．[题型探究]程序框图 高二(1)班共有 40 名学生，每次考试数学老师总要统计成绩在 100～150 分、80～100 分和 80 分以下的各分数段的人数，请你帮助老师设计一个流程图，解答上述问题. 【导学号：48662203】[解] 流程图如下图所示．[规律方法] 画程序框图的规则：使用标准的框图符号；框图一般按从上到下，从左到右的方向画；除判断框外，大多数程序框图的符号只有一个进入点和一个退出点，而判断框是具有超过一个进入点和一个退出点的唯一符号.[跟踪训练]1．执行如图 41 所示的程序框图，若输入的 a 值为 1，则输出的 k 值为( )图 41 A．1 B．2C．3 D．4B [开始 a＝1，b＝1，k＝0；第一次循环 a＝－，k＝1；第二次循环 a＝－2，k＝2；第三次循环 a＝1，条件判断为“是”，跳出循环，此时 k＝2.]工序流程图 汽车保养流程是：顶起车辆、润滑部件、调换轮胎、更换机油、放下车辆、清洁打蜡，试画出汽车保养的流程图. 【导学号：48662204】[解] 流程图如图所示[规律方法] 画工序流程图时，应先理清工序大体分几个阶段，再对每一阶段细分.每一步应注意先后顺序，否则会产生错误.在实际生产中，对于图中的流程，还会再细分并添加必要的条件进行处理.[跟踪训练]2．已知某一项工程的工序流程图如图 42 所示，其中时间单位为“天”，根据这张图就能算出工程的工期，这个工程的工期为________天．图 4210 [由题意可知，工序①→工序④工时数为 2，工序④→工序⑥工时数为 2，工序⑥→工序⑦...
