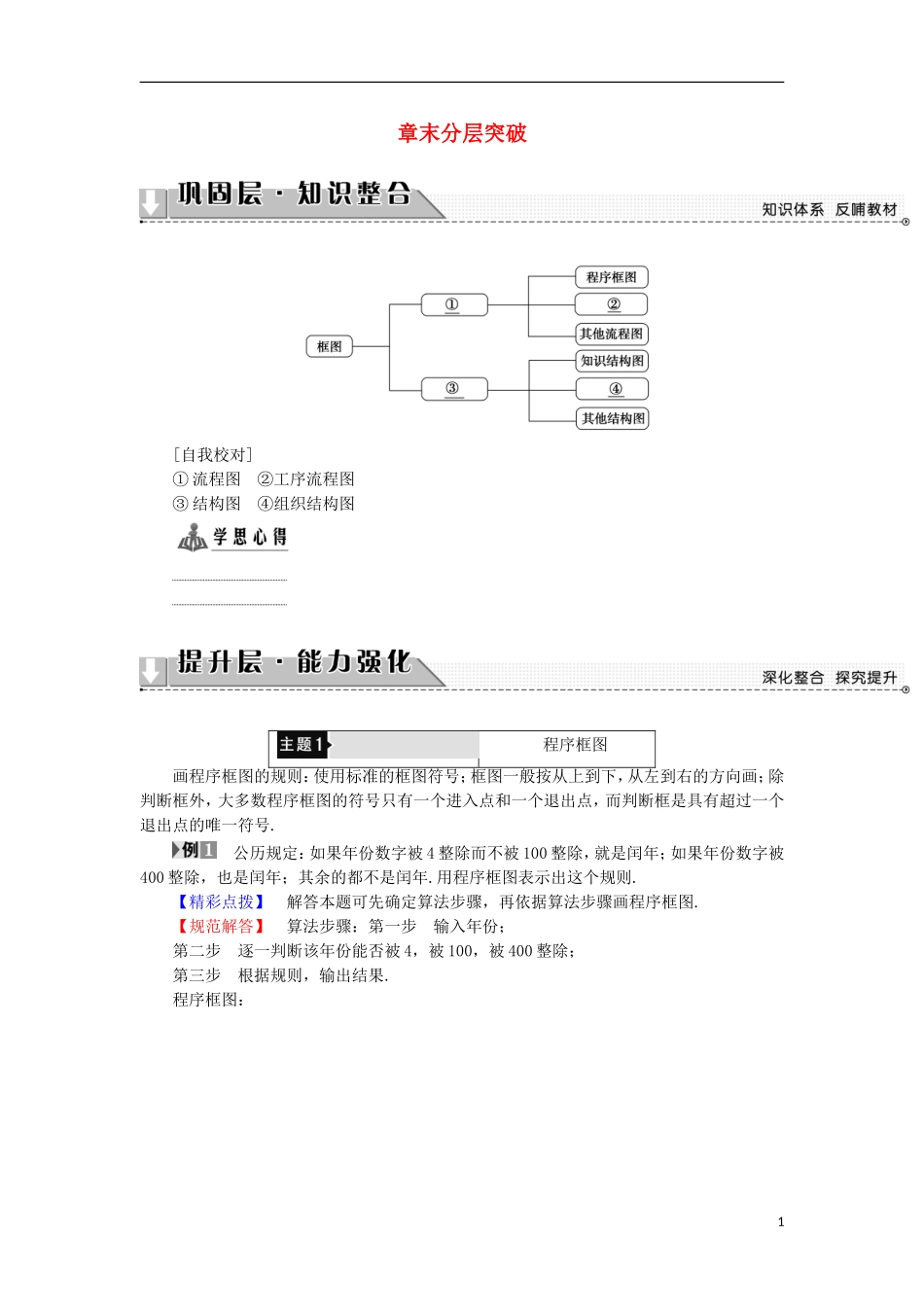

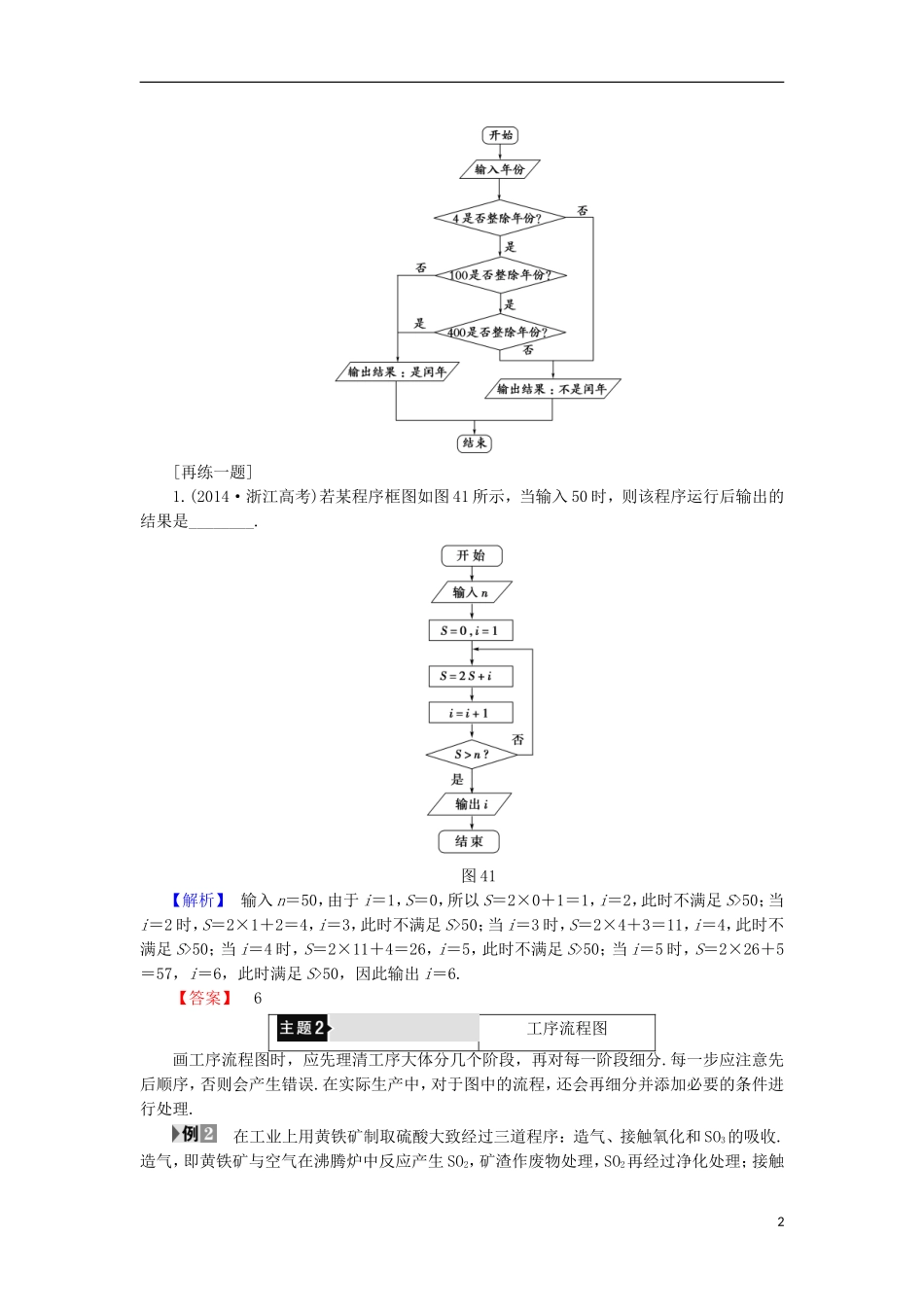

章末分层突破[自我校对]① 流程图 ②工序流程图 ③ 结构图 ④组织结构图 程序框图画程序框图的规则：使用标准的框图符号；框图一般按从上到下，从左到右的方向画；除判断框外，大多数程序框图的符号只有一个进入点和一个退出点，而判断框是具有超过一个退出点的唯一符号. 公历规定：如果年份数字被 4 整除而不被 100 整除，就是闰年；如果年份数字被400 整除，也是闰年；其余的都不是闰年.用程序框图表示出这个规则.【精彩点拨】 解答本题可先确定算法步骤，再依据算法步骤画程序框图.【规范解答】 算法步骤：第一步 输入年份；第二步 逐一判断该年份能否被 4，被 100，被 400 整除；第三步 根据规则，输出结果.程序框图：1[再练一题]1.(2014·浙江高考)若某程序框图如图 41 所示，当输入 50 时，则该程序运行后输出的结果是________.图 41【解析】 输入 n＝50，由于 i＝1，S＝0，所以 S＝2×0＋1＝1，i＝2，此时不满足 S>50；当i＝2 时，S＝2×1＋2＝4，i＝3，此时不满足 S>50；当 i＝3 时，S＝2×4＋3＝11，i＝4，此时不满足 S>50；当 i＝4 时，S＝2×11＋4＝26，i＝5，此时不满足 S>50；当 i＝5 时，S＝2×26＋5＝57，i＝6，此时满足 S>50，因此输出 i＝6.【答案】 6工序流程图画工序流程图时，应先理清工序大体分几个阶段，再对每一阶段细分.每一步应注意先后顺序，否则会产生错误.在实际生产中，对于图中的流程，还会再细分并添加必要的条件进行处理. 在工业上用黄铁矿制取硫酸大致经过三道程序：造气、接触氧化和 SO3的吸收.造气，即黄铁矿与空气在沸腾炉中反应产生 SO2，矿渣作废物处理，SO2再经过净化处理；接触2氧化，是使 SO2在接触室中反应产生 SO3和 SO2，其中 SO2再循环进行接触氧化；吸收阶段，是SO3在吸收塔内反应产生硫酸和废气.请根据上述简介，画出制备硫酸的工序流程图.【精彩点拨】 按照生产工序的先后顺序分阶段绘制.【规范解答】 按照工序要求，可以画出如图所示的工序流程图.[再练一题]2.“十一”黄金周即将到来，小强一家准备通过旅游公司到张家界旅游，联系旅行社的任务由小强完成，小强为了详细了解景色、费用、居住、饮食、交通等方面的信息，想在打电话之前画一个电话咨询的流程图，请你帮他完成.【解】 电话咨询的流程图如图所示.结构图结构图一般由构成系统的若干要素和表达各要素之间关系的连线构成.一般用图框和文字说明表示系统的各要素，各图框之间用连...
