某市污水截流工程倒虹管施工方案

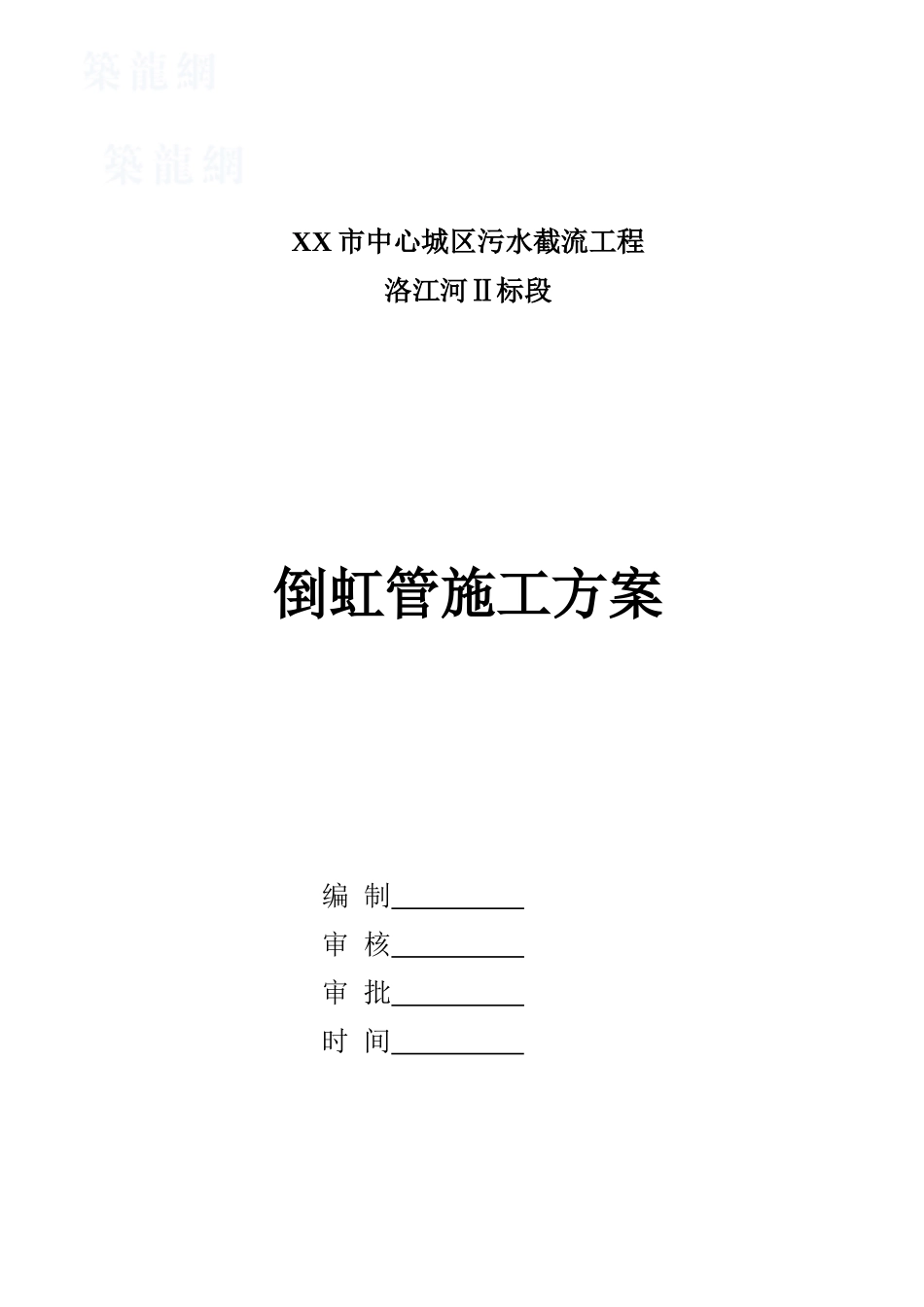

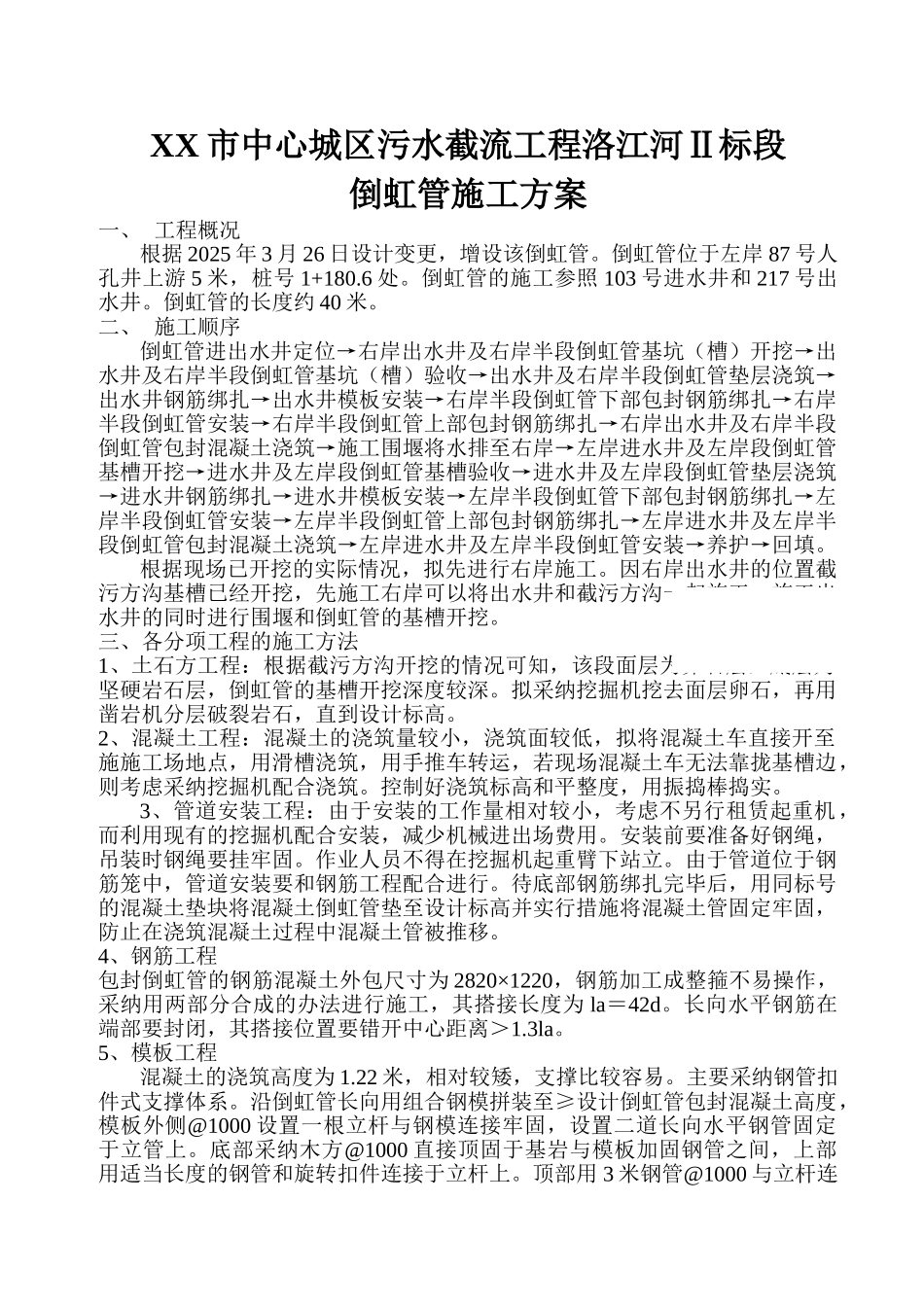

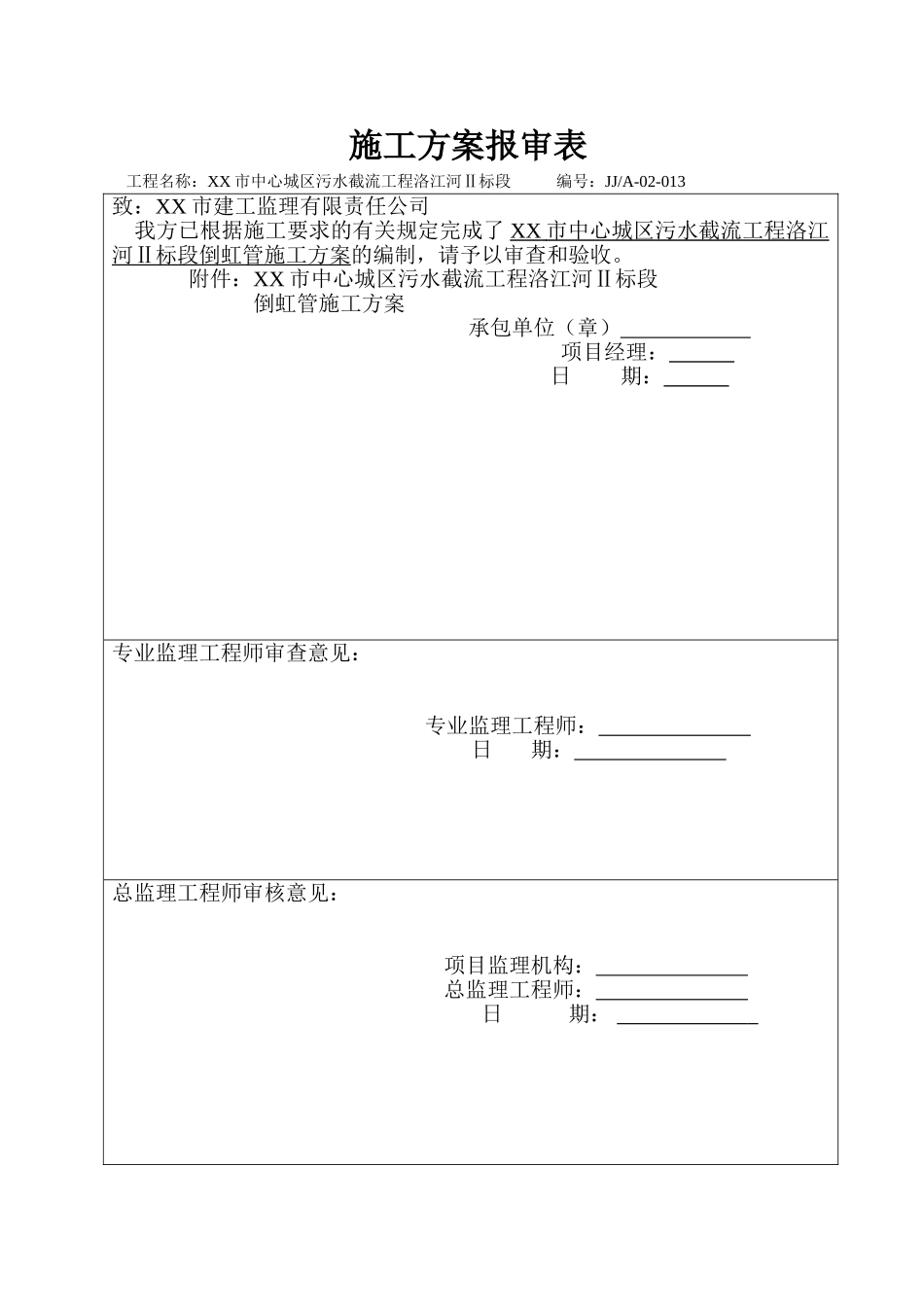

施工方案报审表工程名称：XX 市中心城区污水截流工程洛江河Ⅱ标段 编号：JJ/A-02-013致：XX 市建工监理有限责任公司 我方已根据施工要求的有关规定完成了 XX 市中心城区污水截流工程洛江 河Ⅱ标段倒虹管施工方案的编制，请予以审查和验收。附件：XX 市中心城区污水截流工程洛江河Ⅱ标段倒虹管施工方案 承包单位（章） 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构： 总监理工程师： 日 期： XX 市中心城区污水截流工程洛江河Ⅱ标段倒虹管施工方案编 制 审 核 审 批 时 间 XX 市中心城区污水截流工程洛江河Ⅱ标段倒虹管施工方案一、 工程概况根据 2025 年 3 月 26 日设计变更，增设该倒虹管。倒虹管位于左岸 87 号人孔井上游 5 米，桩号 1+180.6 处。倒虹管的施工参照 103 号进水井和 217 号出水井。倒虹管的长度约 40 米。二、 施工顺序倒虹管进出水井定位→右岸出水井及右岸半段倒虹管基坑（槽）开挖→出水井及右岸半段倒虹管基坑（槽）验收→出水井及右岸半段倒虹管垫层浇筑→出水井钢筋绑扎→出水井模板安装→右岸半段倒虹管下部包封钢筋绑扎→右岸半段倒虹管安装→右岸半段倒虹管上部包封钢筋绑扎→右岸出水井及右岸半段倒虹管包封混凝土浇筑→施工围堰将水排至右岸→左岸进水井及左岸段倒虹管基槽开挖→进水井及左岸段倒虹管基槽验收→进水井及左岸段倒虹管垫层浇筑→进水井钢筋绑扎→进水井模板安装→左岸半段倒虹管下部包封钢筋绑扎→左岸半段倒虹管安装→左岸半段倒虹管上部包封钢筋绑扎→左岸进水井及左岸半段倒虹管包封混凝土浇筑→左岸进水井及左岸半段倒虹管安装→养护→回填。根据现场已开挖的实际情况，拟先进行右岸施工。因右岸出水井的位置截污方沟基槽已经开挖，先施工右岸可以将出水井和截污方沟一起施工，施工出水井的同时进行围堰和倒虹管的基槽开挖。三、各分项工程的施工方法1、土石方工程：根据截污方沟开挖的情况可知，该段面层为卵石层，底层为坚硬岩石层，倒虹管的基槽开挖深度较深。拟采纳挖掘机挖去面层卵石，再用凿岩机分层破裂岩石，直到设计标高。2、混凝土工程：混凝土的浇筑量较小，浇筑面较低，拟将混凝土车直接开至施施工场地点，用滑槽浇筑，用手推车转运，若现场混凝土车无法靠拢基槽边，则考虑采纳挖掘机配合浇筑。控制好浇筑标高和平整度，用振捣棒捣实。3、管道安装工程：由于安装的...
