某市集污输水管道二期工程施工组织设计

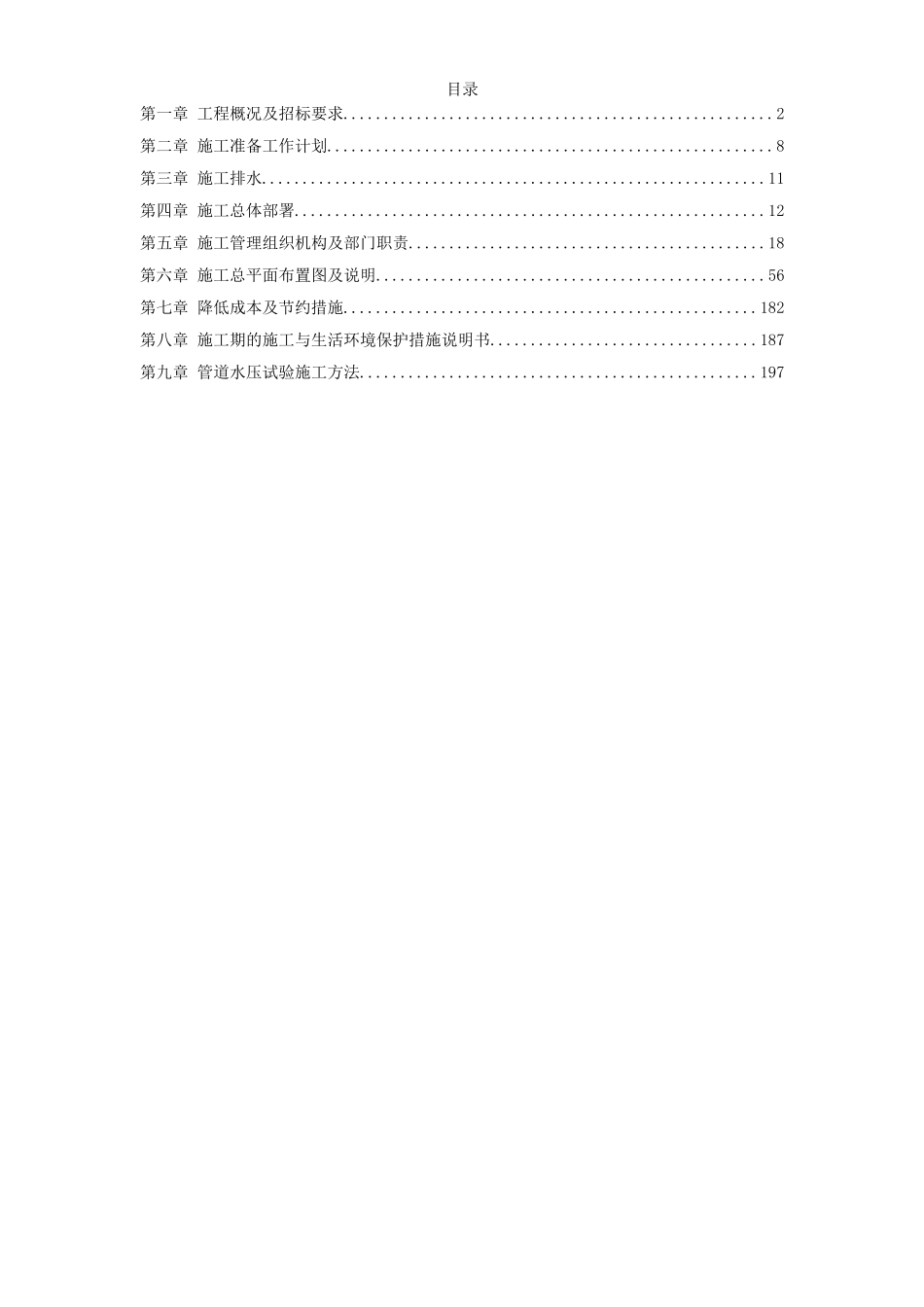

目录第一章 工程概况及招标要求.....................................................2第二章 施工准备工作计划.......................................................8第三章 施工排水..............................................................11第四章 施工总体部署..........................................................12第五章 施工管理组织机构及部门职责............................................18第六章 施工总平面布置图及说明................................................56第七章 降低成本及节约措施...................................................182第八章 施工期的施工与生活环境保护措施说明书.................................187第九章 管道水压试验施工方法.................................................197工程概况及招标要求1.1 工程简述**市集污输水管道二期工程起点位于下埔滨江公园横江沥通道内，沿西堤路进入麻渣下泵站，经潜污泵提升加压后，从泵站至十四号码头，沿西枝江边，上环城东路，经东新桥桥头，走桥西沿江路至渡口所，再穿过**大堤至第七中学旁的绿地，沿下角江边路直抵下角糖厂污水塘。其中建设集团办公楼旁（西堤路）至麻渣下泵站段自流重力砼管和麻渣下泵站至水门大桥段压力管已在下埔滨江公园工程中建成。本期工程管道全长 2938m，均采纳Φ1600mm 管，通流量为 20 万/日。其中横江沥—麻渣下顶管工程、十四号码头至东新桥段及七中前顶管工程(穿**大堤)不在本次招标范围内。本次招标包括以下四部分：1、水门桥—十四号码头（含麻渣下泵站）， L=492.2m（以钢筋砼预制管为主，其中 0k＋72.000～0k＋98.450，0k＋135.765～0k＋200.413, 0k＋445.867～0k＋492.422 段为钢管段）；2、东新桥—渡口所（0k＋686.312～1k＋880.293），L=1194m（以钢筋砼预制管为主，其中 1k＋771.500～1k＋880.293 段为钢管段）；3、渡口所—下角糖厂污水塘，L=669.5m（全部为钢筋砼预制管）；4、污水塘总出水口改造。本工程的工程类别为市政工程一类，工程建设单位为**市环保局；设计单位为**市市政工程勘察设计讨论院；监理单位为**市建设集团工程建设监理公司。本工段为第二段，即东新桥—渡口所段。1.2 水文和气象本工程场地地下水为第四系潜水，主要受大气降水补给，以②-2 砂层为主要含水层，向东江排泄。水位埋深基本与东江水位一致。多年平均降雨量为 164...
