某框架结构工程施工测量方案

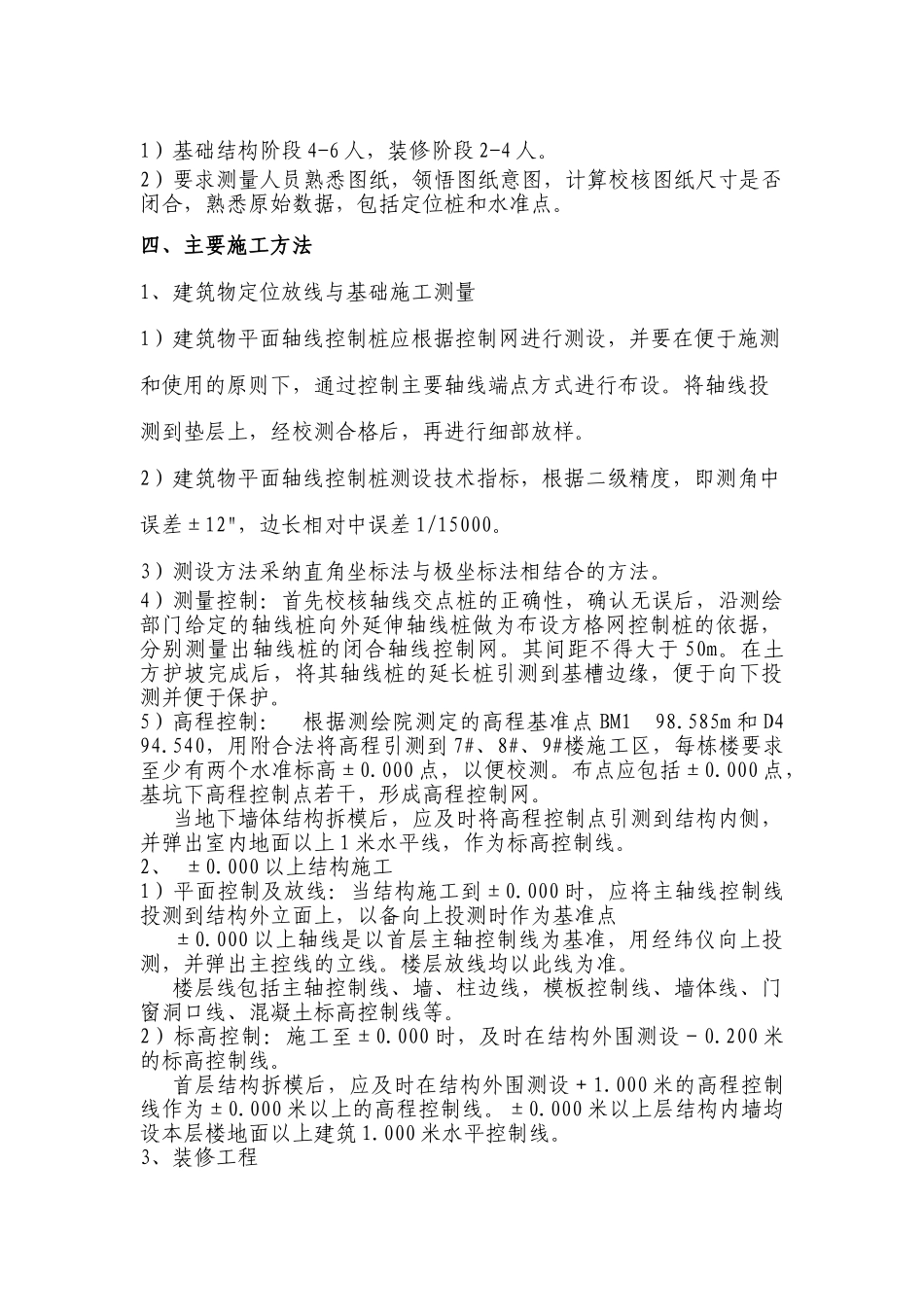

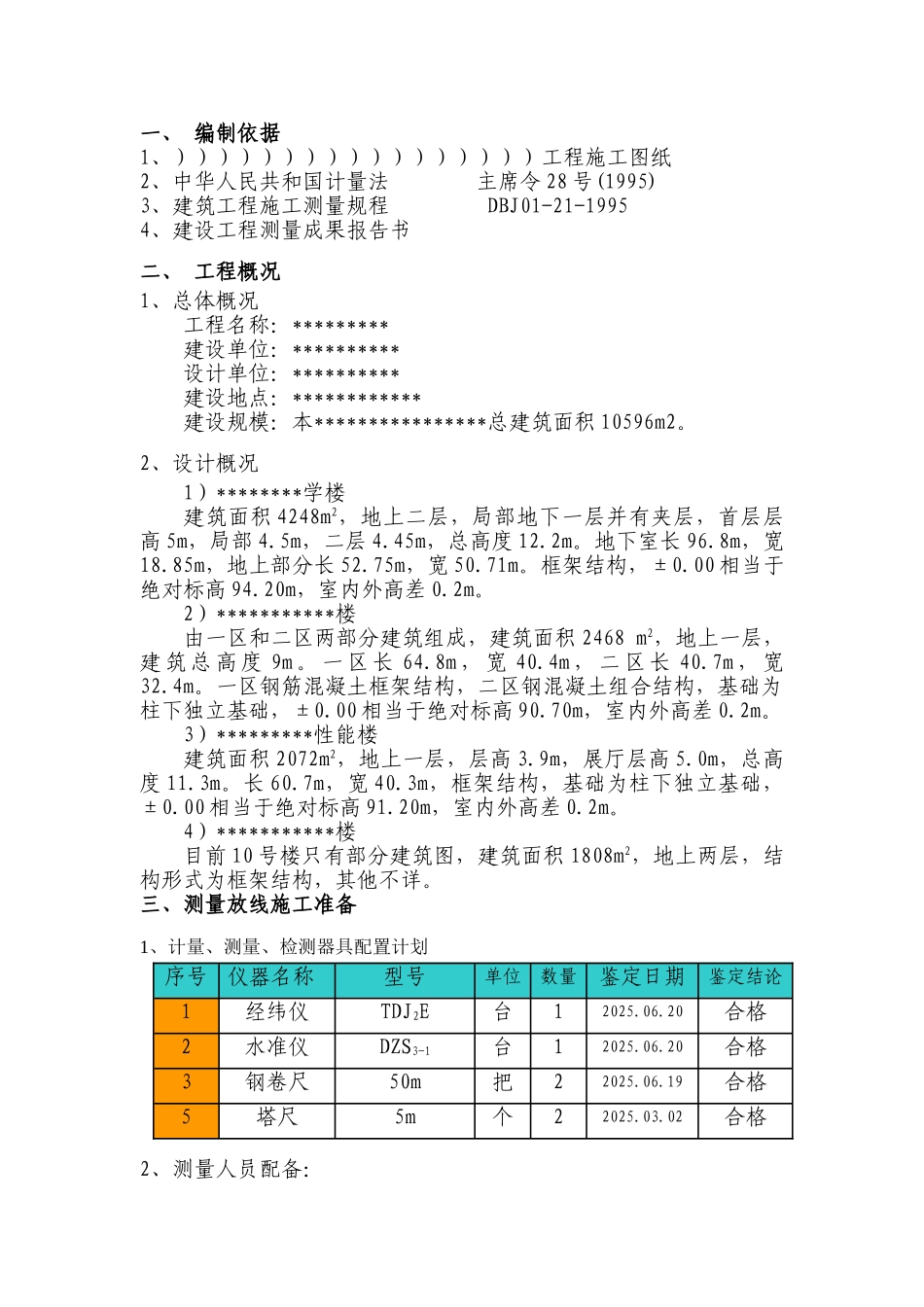

一、 编制依据1、）））））））））））））））））工程施工图纸 2、中华人民共和国计量法 主席令 28 号(1995)3、建筑工程施工测量规程 DBJ01-21-1995 4、建设工程测量成果报告书 二、 工程概况1、总体概况 工程名称：*********建设单位：**********设计单位：**********建设地点：************建设规模：本****************总建筑面积 10596m2。 2、设计概况 1）********学楼建筑面积 4248m2，地上二层，局部地下一层并有夹层，首层层高 5m，局部 4.5m，二层 4.45m，总高度 12.2m。地下室长 96.8m，宽18.85m，地上部分长 52.75m，宽 50.71m。框架结构，±0.00 相当于绝对标高 94.20m，室内外高差 0.2m。2）***********楼由一区和二区两部分建筑组成，建筑面积 2468 m2，地上一层，建 筑 总 高 度 9m 。 一 区 长 64.8m ， 宽 40.4m ， 二 区 长 40.7m ， 宽32.4m。一区钢筋混凝土框架结构，二区钢混凝土组合结构，基础为柱下独立基础，±0.00 相当于绝对标高 90.70m，室内外高差 0.2m。3）*********性能楼建筑面积 2072m2，地上一层，层高 3.9m，展厅层高 5.0m，总高度 11.3m。长 60.7m，宽 40.3m，框架结构，基础为柱下独立基础，±0.00 相当于绝对标高 91.20m，室内外高差 0.2m。4）***********楼目前 10 号楼只有部分建筑图，建筑面积 1808m2，地上两层，结构形式为框架结构，其他不详。三、测量放线施工准备1、计量、测量、检测器具配置计划序号仪器名称型号单位数量鉴定日期鉴定结论1经纬仪TDJ2E台12025.06.20合格2水准仪DZS3-1台12025.06.20合格3钢卷尺50m把22025.06.19合格5塔尺5m个22025.03.02合格2、测量人员配备：1）基础结构阶段 4-6 人，装修阶段 2-4 人。2）要求测量人员熟悉图纸，领悟图纸意图，计算校核图纸尺寸是否闭合，熟悉原始数据，包括定位桩和水准点。四、主要施工方法1、建筑物定位放线与基础施工测量1）建筑物平面轴线控制桩应根据控制网进行测设，并要在便于施测和使用的原则下，通过控制主要轴线端点方式进行布设。将轴线投测到垫层上，经校测合格后，再进行细部放样。2）建筑物平面轴线控制桩测设技术指标，根据二级精度，即测角中误差±12"，边长相对中误差 1/15000。3）测设方法采纳直角坐标法与极坐标法相结合的方法。4）测量控制：首先校核轴线交点桩的正确性，确认无误后，沿测绘部门给定的轴线桩向外延伸轴线桩做为布设方格网控制桩的依据...
