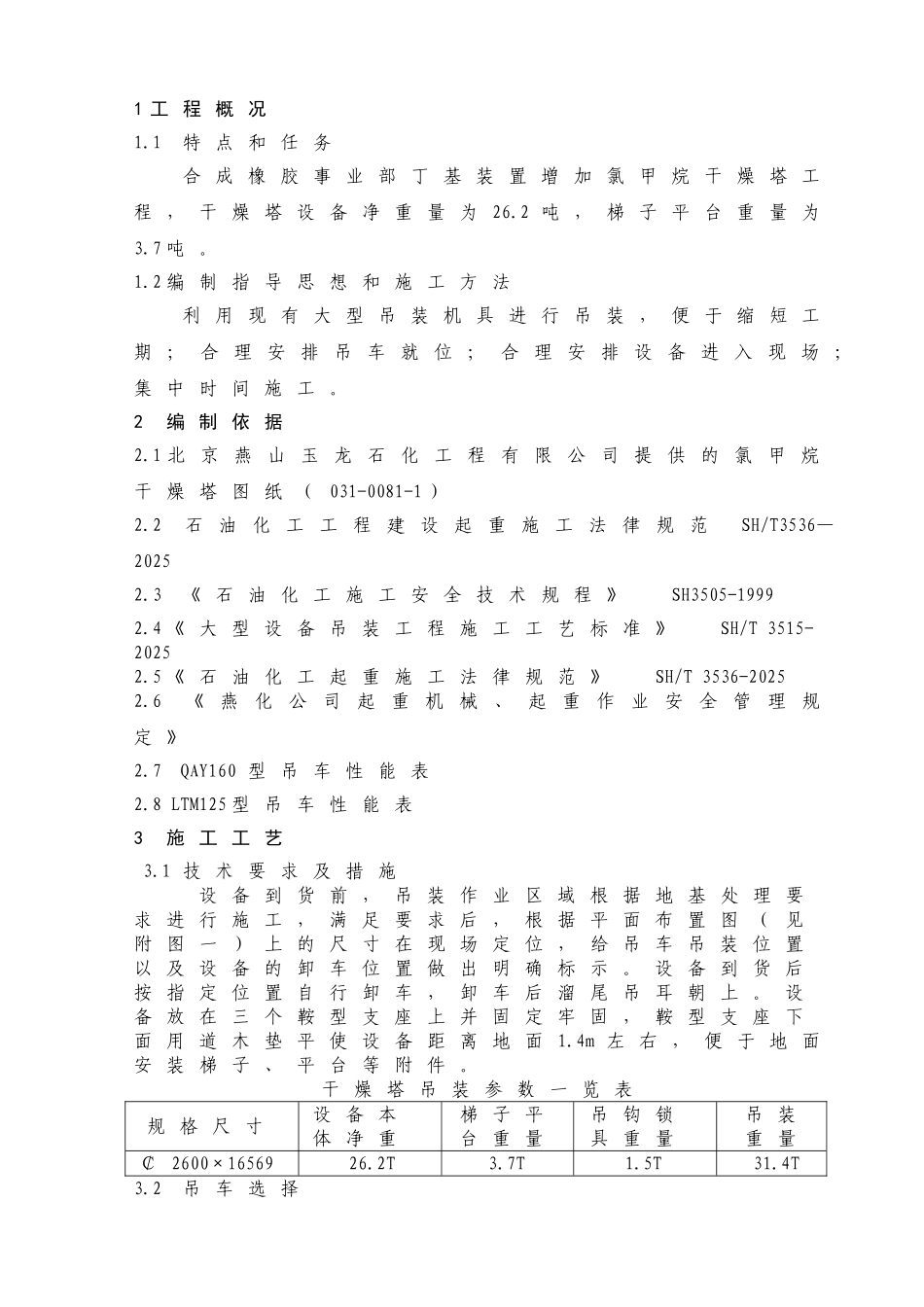

合 成 橡 胶 事 业 部 丁 基 装 置 氯 甲 烷 干 燥 塔 （ C-401D ）吊 装 方 案编 制 ： 审 批 ： 会 签 ： 北 京 燕 山 中 海 建 筑 安 装 有 限 公 司1 工 程 概 况1.1 特 点 和 任 务合 成 橡 胶 事 业 部 丁 基 装 置 增 加 氯 甲 烷 干 燥 塔 工程 ， 干 燥 塔 设 备 净 重 量 为 26.2 吨 ， 梯 子 平 台 重 量 为3.7 吨 。1.2 编 制 指 导 思 想 和 施 工 方 法 利 用 现 有 大 型 吊 装 机 具 进 行 吊 装 ， 便 于 缩 短 工期 ； 合 理 安 排 吊 车 就 位 ； 合 理 安 排 设 备 进 入 现 场；集 中 时 间 施 工 。2 编 制 依 据2.1 北 京 燕 山 玉 龙 石 化 工 程 有 限 公 司 提 供 的 氯 甲 烷干 燥 塔 图 纸 （ 031-0081-1 ）2.2 石油化工工程建设起重施工法律规范 SH/T3536—20252.3 《 石 油 化 工 施 工 安 全 技 术 规 程 》 SH3505-19992.4 《 大 型 设 备 吊 装 工 程 施 工 工 艺 标 准 》 SH/T 3515-20252.5 《 石 油 化 工 起 重 施 工 法 律 规 范 》 SH/T 3536-20252.6 《燕化公司起重机械、起重作业安全管理规定 》2.7 QAY160 型 吊 车 性 能 表2.8 LTM125 型 吊 车 性 能 表3 施 工 工 艺 3.1 技 术 要 求 及 措 施 设 备 到 货 前 ， 吊 装 作 业 区 域 根 据 地 基 处 理 要求 进 行 施 工 ， 满 足 要 求 后 ， 根 据 平 面 布 置 图 （ 见附 图 一 ） 上 的 尺 寸 在 现 场 定 位 ， 给 吊 车 吊 装 位 置以 及 设 备 的 卸 车 位 置 做 出 明 确 标 示 。 设 备 到 货 后按 指 定 位 置 自 行 卸 车 ， 卸 车 后 溜 尾 吊 耳 朝 上 。 设备 放 在 三 个 鞍 型 支 座 上 并 固 定 牢 固 ， 鞍 型 支 座 下面 用 道 木 垫 平 使 设 备 距 离 地 面 1.4m 左 右 ， 便 于 地 面安 装 梯 子 、 平 台 等 附 件 。干 燥 塔 吊 装 参 数 一 览 表规 格 尺 寸设 备 本体 净 重梯 子 平台 重 量吊 钩 锁具 重 量吊 装重 量￠ 2600×1656926.2T3.7T1.5T31.4T...
