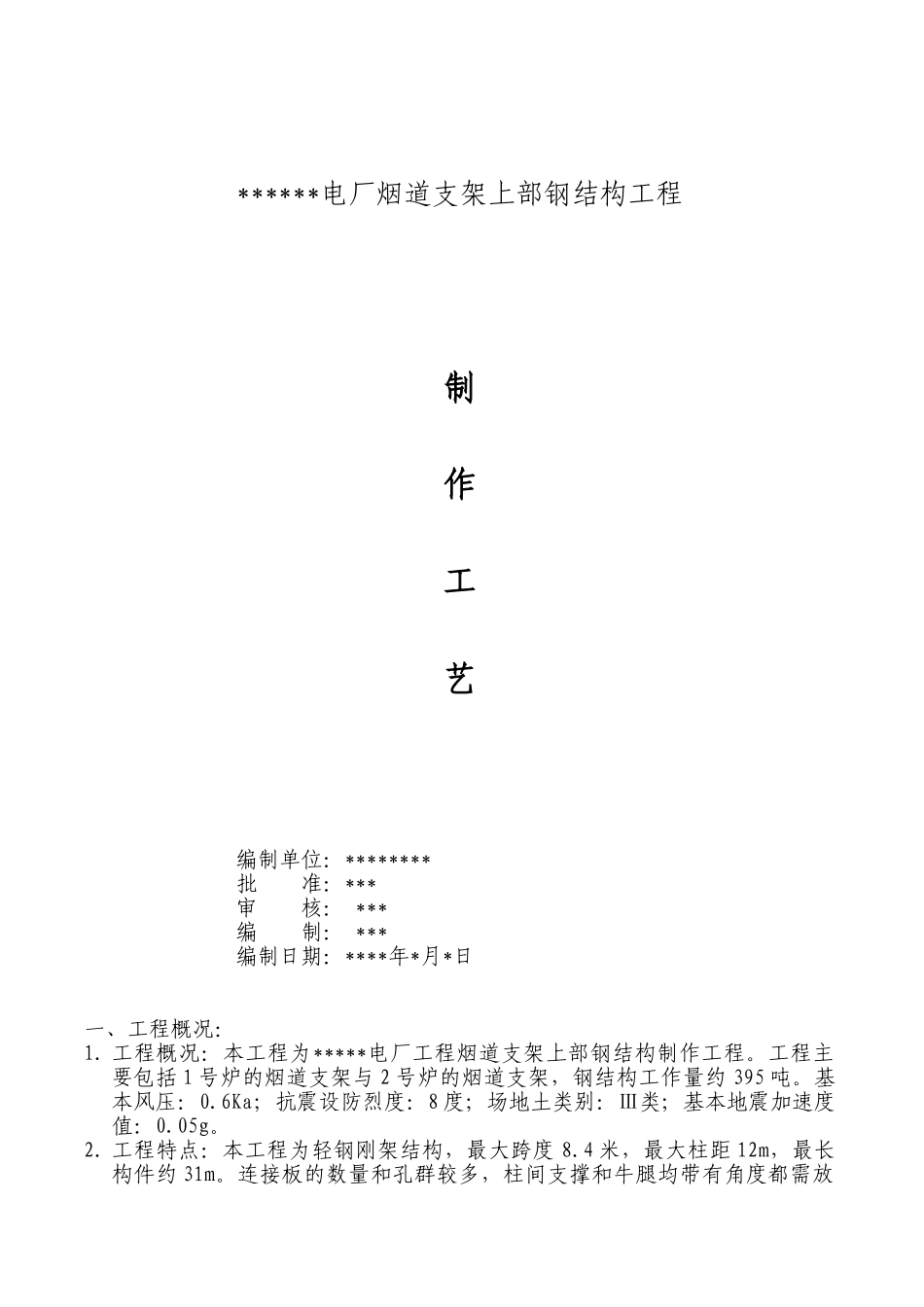

某电厂工程烟道支架上部钢结构制作工程制作工艺

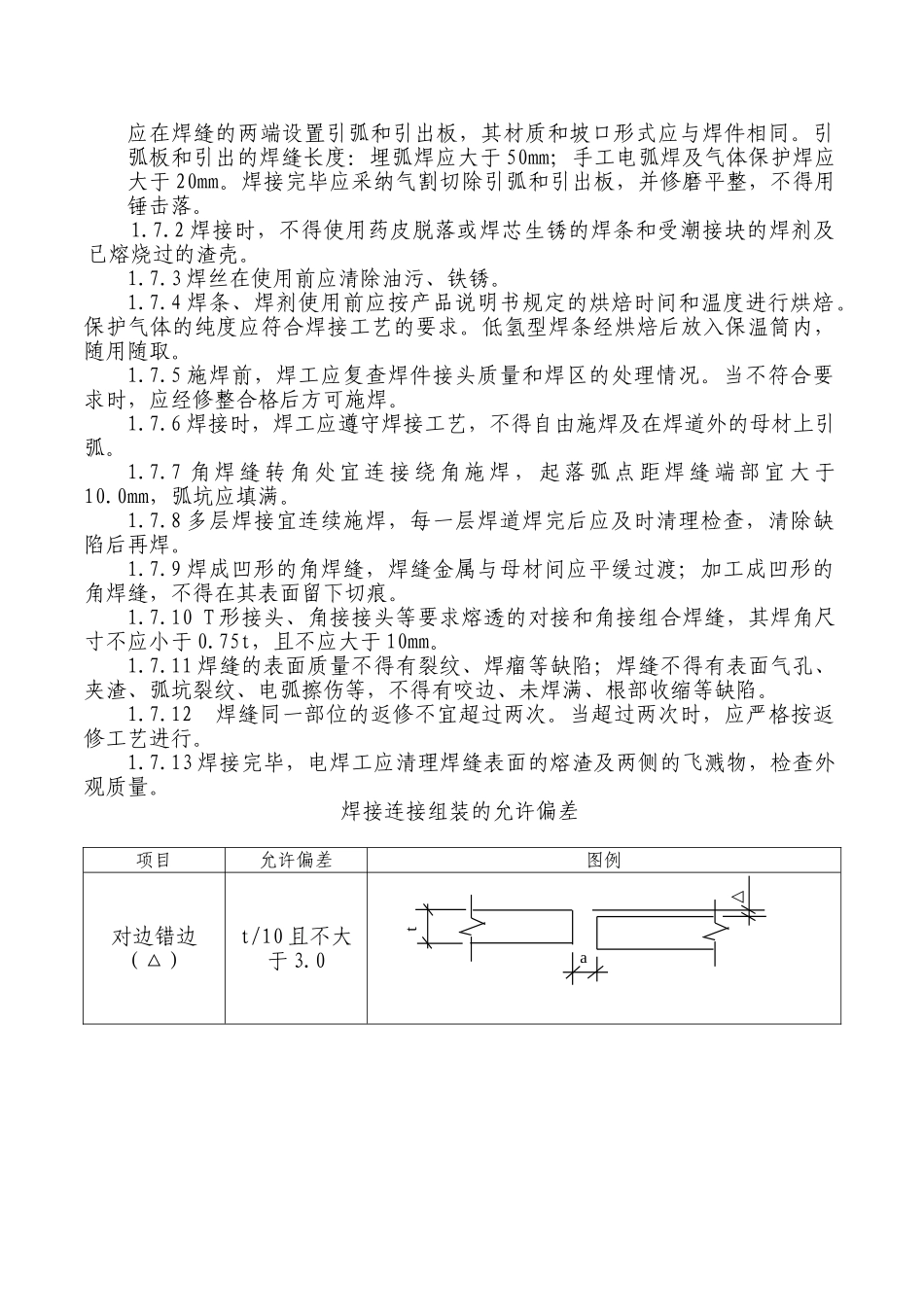

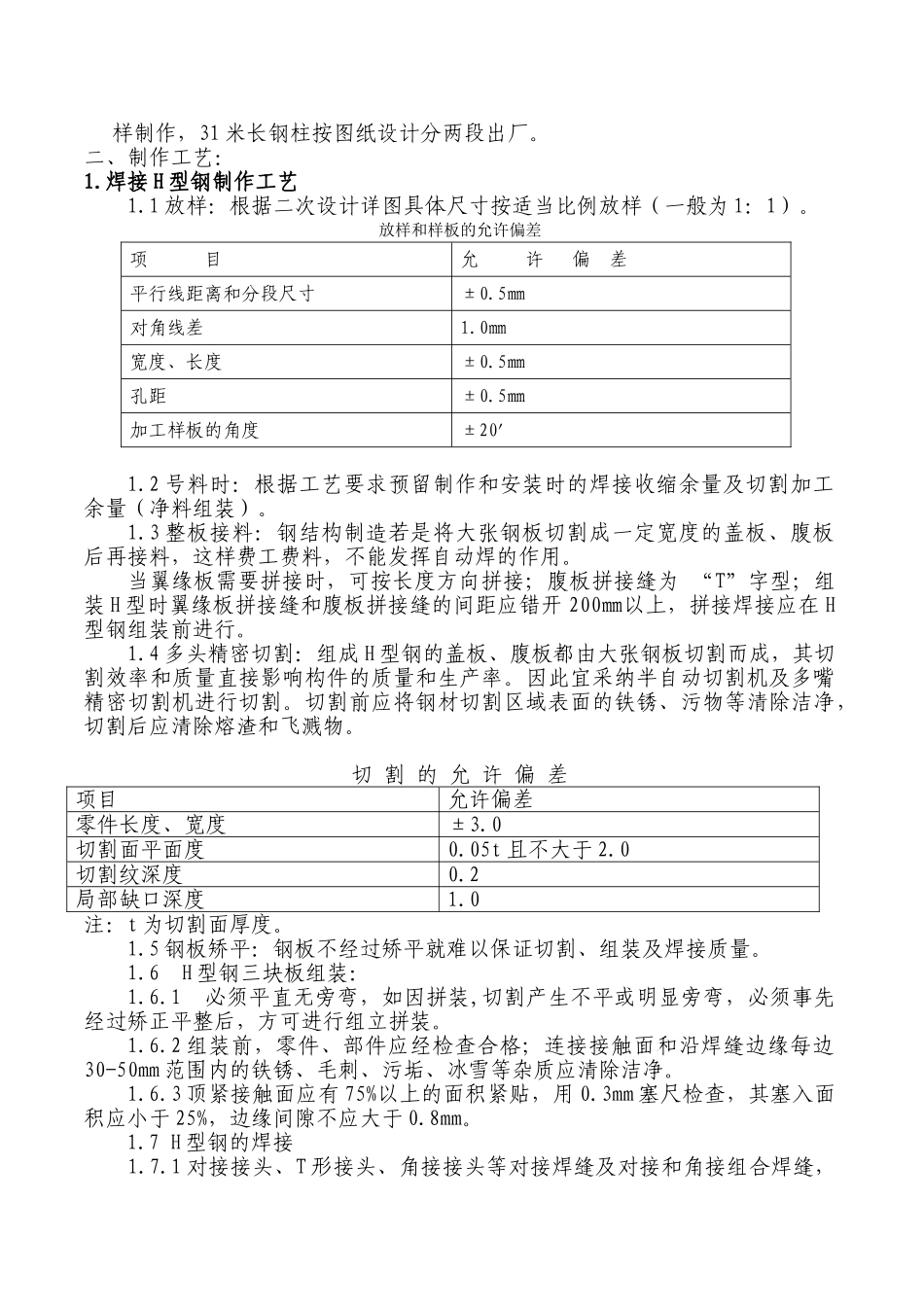

******电厂烟道支架上部钢结构工程制作工艺编制单位：********批 准：***审 核： ***编 制： ***编制日期：****年*月*日一、工程概况： 1. 工程概况：本工程为*****电厂工程烟道支架上部钢结构制作工程。工程主要包括 1 号炉的烟道支架与 2 号炉的烟道支架，钢结构工作量约 395 吨。基本风压：0.6Ka；抗震设防烈度：8 度；场地土类别：Ⅲ类；基本地震加速度值：0.05g。2. 工程特点：本工程为轻钢刚架结构，最大跨度 8.4 米，最大柱距 12m，最长构件约 31m。连接板的数量和孔群较多，柱间支撑和牛腿均带有角度都需放样制作，31 米长钢柱按图纸设计分两段出厂。二、制作工艺：1.焊接 H 型钢制作工艺1.1 放样：根据二次设计详图具体尺寸按适当比例放样（一般为 1：1）。放样和样板的允许偏差项 目允 许 偏 差平行线距离和分段尺寸±0.5㎜对角线差1.0㎜宽度、长度±0.5㎜孔距±0.5㎜加工样板的角度±20′1.2 号料时：根据工艺要求预留制作和安装时的焊接收缩余量及切割加工余量（净料组装）。1.3 整板接料：钢结构制造若是将大张钢板切割成一定宽度的盖板、腹板后再接料，这样费工费料，不能发挥自动焊的作用。当翼缘板需要拼接时，可按长度方向拼接；腹板拼接缝为 “T”字型；组装 H 型时翼缘板拼接缝和腹板拼接缝的间距应错开 200㎜以上，拼接焊接应在 H型钢组装前进行。1.4 多头精密切割：组成 H 型钢的盖板、腹板都由大张钢板切割而成，其切割效率和质量直接影响构件的质量和生产率。因此宜采纳半自动切割机及多嘴精密切割机进行切割。切割前应将钢材切割区域表面的铁锈、污物等清除洁净，切割后应清除熔渣和飞溅物。切 割 的 允 许 偏 差项目允许偏差零件长度、宽度±3.0切割面平面度0.05t 且不大于 2.0切割纹深度0.2局部缺口深度1.0注：t 为切割面厚度。1.5 钢板矫平：钢板不经过矫平就难以保证切割、组装及焊接质量。1.6 H 型钢三块板组装：1.6.1 必须平直无旁弯，如因拼装,切割产生不平或明显旁弯，必须事先经过矫正平整后，方可进行组立拼装。1.6.2 组装前，零件、部件应经检查合格；连接接触面和沿焊缝边缘每边30-50mm 范围内的铁锈、毛刺、污垢、冰雪等杂质应清除洁净。1.6.3 顶紧接触面应有 75%以上的面积紧贴，用 0.3mm 塞尺检查，其塞入面积应小于 25%，边缘间隙不应大于 0.8mm。1.7 H 型钢的焊接 1.7.1 对接接头、T 形接头、角接接头等对接焊缝及对接和角接组合焊缝，...
