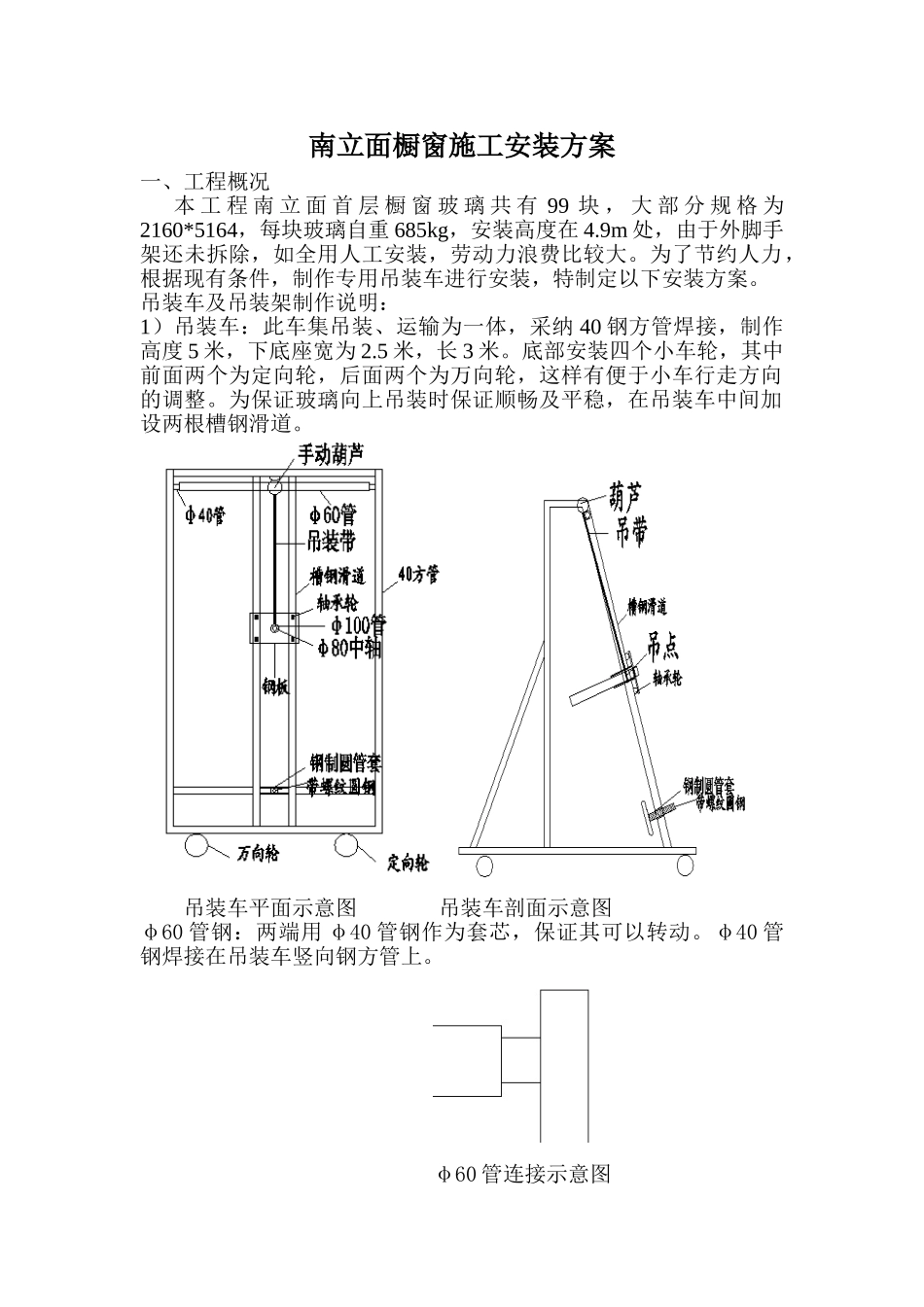

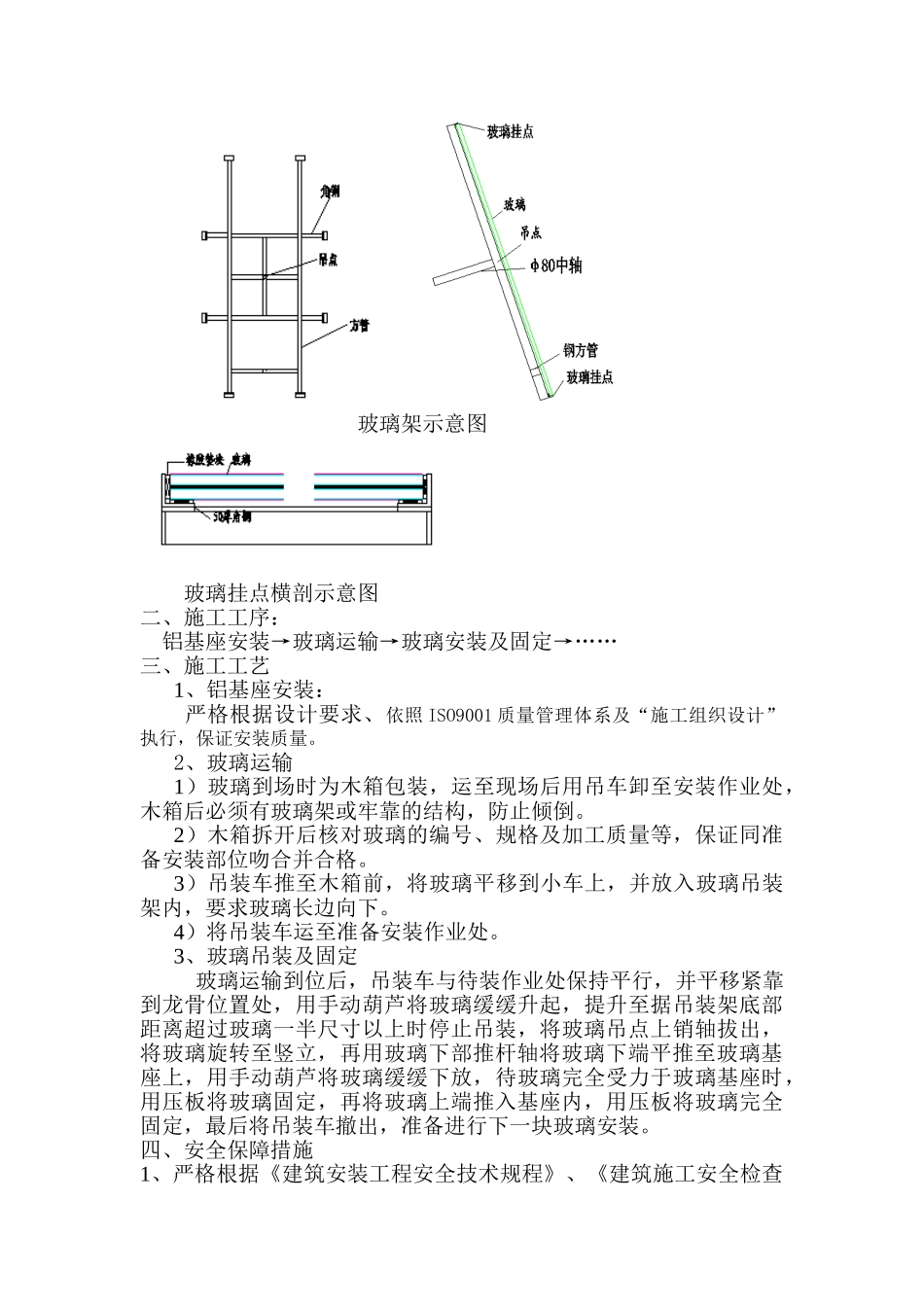

南立面橱窗施工安装方案一、工程概况本 工 程 南 立 面 首 层 橱 窗 玻 璃 共 有 99 块 ， 大 部 分 规 格 为2160*5164，每块玻璃自重 685kg，安装高度在 4.9m 处，由于外脚手架还未拆除，如全用人工安装，劳动力浪费比较大。为了节约人力，根据现有条件，制作专用吊装车进行安装，特制定以下安装方案。吊装车及吊装架制作说明：1）吊装车：此车集吊装、运输为一体，采纳 40 钢方管焊接，制作高度 5 米，下底座宽为 2.5 米，长 3 米。底部安装四个小车轮，其中前面两个为定向轮，后面两个为万向轮，这样有便于小车行走方向的调整。为保证玻璃向上吊装时保证顺畅及平稳，在吊装车中间加设两根槽钢滑道。 吊装车平面示意图 吊装车剖面示意图φ60 管钢：两端用 φ40 管钢作为套芯，保证其可以转动。φ40 管钢焊接在吊装车竖向钢方管上。φ60 管连接示意图滑道：上口固定在φ60管钢管上，下口搭接在吊装车下口横向钢管上。滑道安装示意图吊点：在吊装车滑道中间部位设置一块400*600铁板，在其中间开一个圆孔，并在钢管内侧焊接一节φ100管，用于玻璃架伸缩轴管用。在铁板四边各固定一个轴承轮，方便在滑到内行走，减少玻璃起吊时的摩擦。吊带绑扎在φ100管上，也是主要受力点。 吊点节点示意图推杆轴：具体做法同吊点节点，推杆轴采纳带螺丝圆钢，后面焊接圆盘，用于调节螺丝圆钢的进退。 推动轴节点示意图2、玻璃架：如图所示，纵向架杆采纳 40 钢方管，横线用 50 角钢，并在各端头处用 50*200mm 角钢作为玻璃挂点，φ80 中轴主要作用为插入吊装车中间 φ100 圆钢吊点内，将玻璃起吊到位后用其作为中轴进行旋转，方便安装。 玻璃架示意图玻璃挂点横剖示意图二、施工工序： 铝基座安装→玻璃运输→玻璃安装及固定→……三、施工工艺1、铝基座安装：严格根据设计要求、依照 ISO9001 质量管理体系及“施工组织设计”执行，保证安装质量。2、玻璃运输1）玻璃到场时为木箱包装，运至现场后用吊车卸至安装作业处，木箱后必须有玻璃架或牢靠的结构，防止倾倒。2）木箱拆开后核对玻璃的编号、规格及加工质量等，保证同准备安装部位吻合并合格。3）吊装车推至木箱前，将玻璃平移到小车上，并放入玻璃吊装架内，要求玻璃长边向下。4）将吊装车运至准备安装作业处。3、玻璃吊装及固定玻璃运输到位后，吊装车与待装作业处保持平行，并平移紧靠到龙骨位置处，用手动葫芦将玻璃缓缓升起，提升至据吊装架底部...
