某钢厂三管烟囱吊装方案

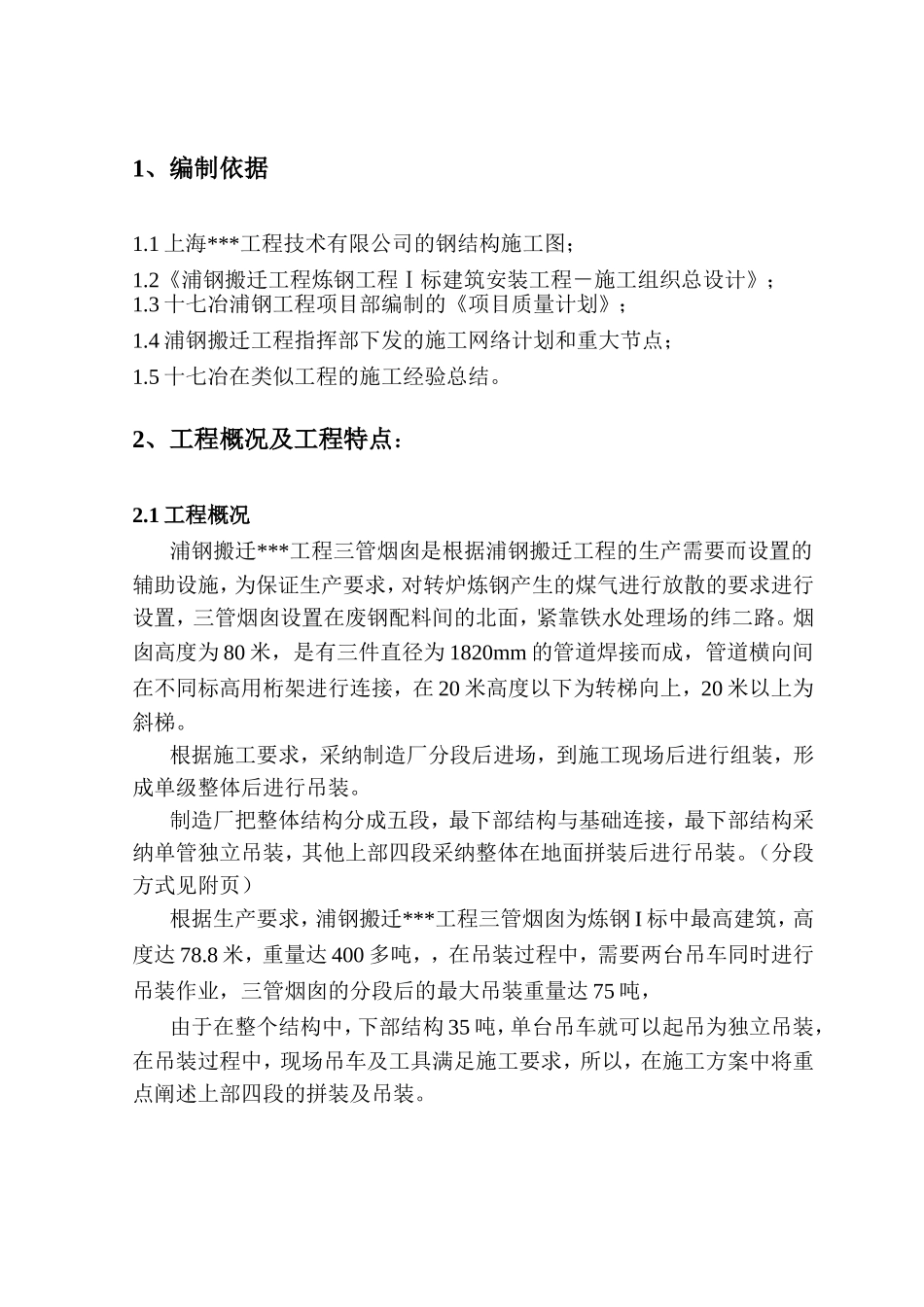

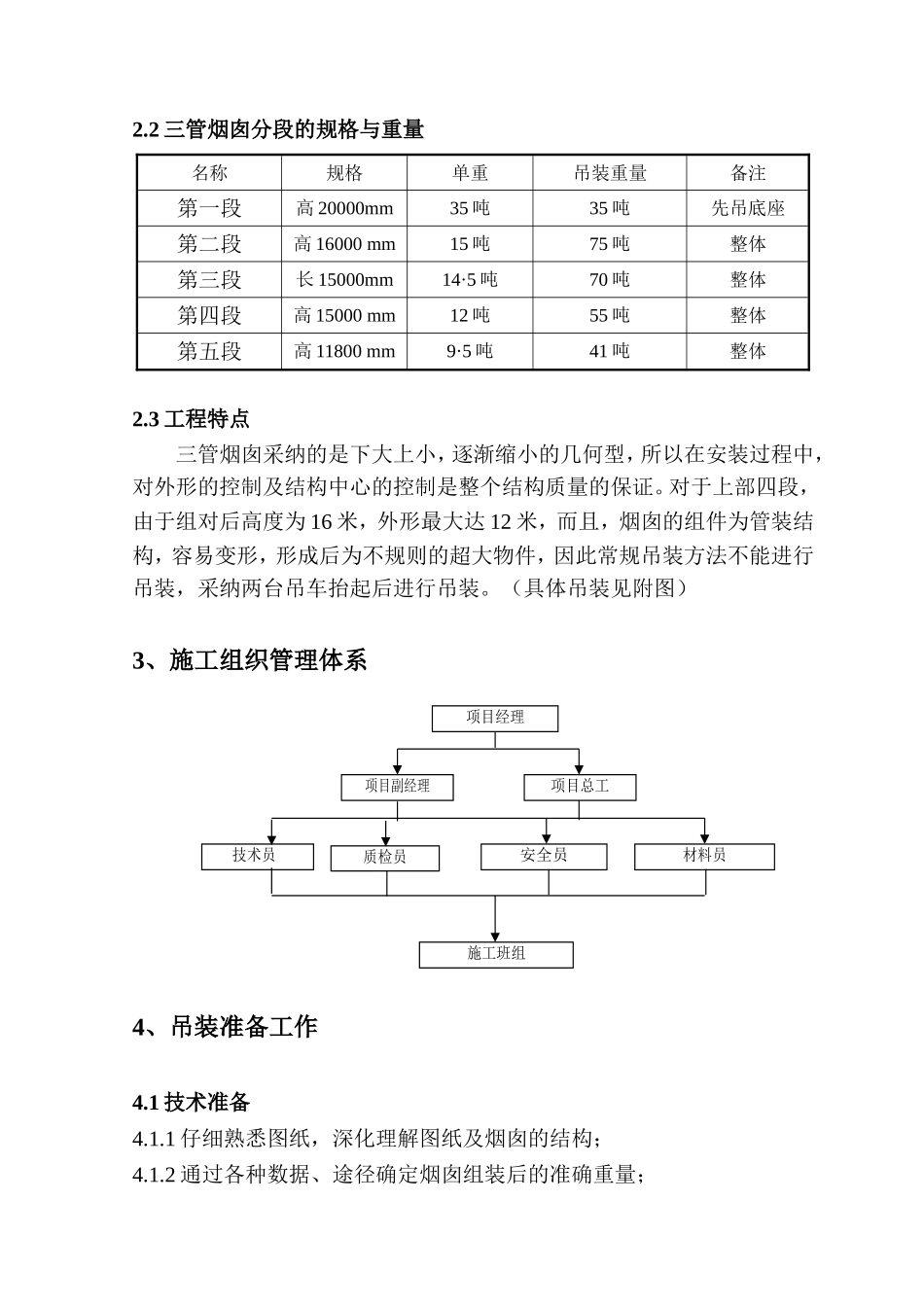

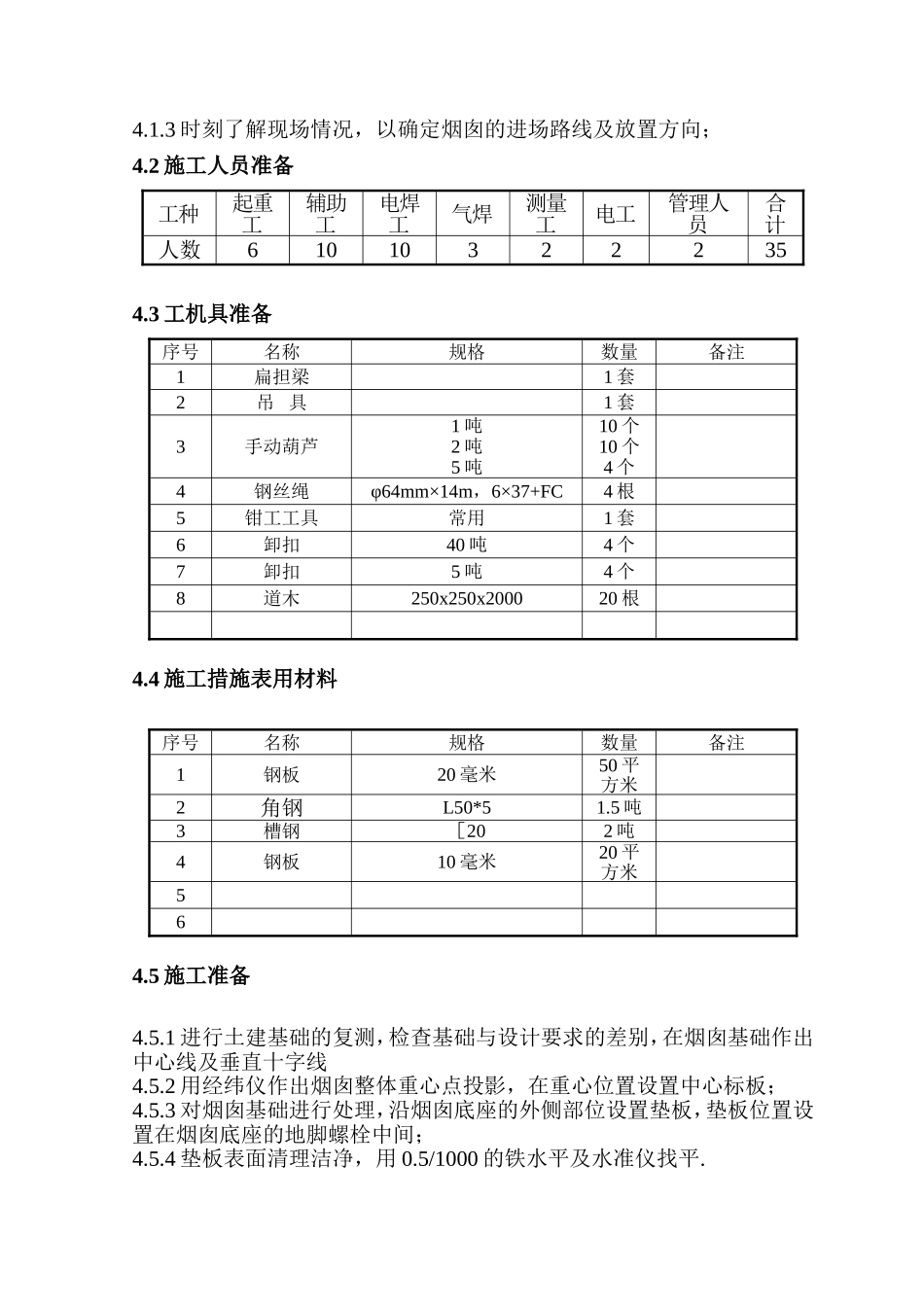

1、编制依据1.1 上海***工程技术有限公司的钢结构施工图；1.2《浦钢搬迁工程炼钢工程Ⅰ标建筑安装工程－施工组织总设计》；1.3 十七冶浦钢工程项目部编制的《项目质量计划》；1.4 浦钢搬迁工程指挥部下发的施工网络计划和重大节点；1.5 十七冶在类似工程的施工经验总结。2、工程概况及工程特点：2.1 工程概况浦钢搬迁***工程三管烟囱是根据浦钢搬迁工程的生产需要而设置的辅助设施，为保证生产要求，对转炉炼钢产生的煤气进行放散的要求进行设置，三管烟囱设置在废钢配料间的北面，紧靠铁水处理场的纬二路。烟囱高度为 80 米，是有三件直径为 1820mm 的管道焊接而成，管道横向间在不同标高用桁架进行连接，在 20 米高度以下为转梯向上，20 米以上为斜梯。根据施工要求，采纳制造厂分段后进场，到施工现场后进行组装，形成单级整体后进行吊装。制造厂把整体结构分成五段，最下部结构与基础连接，最下部结构采纳单管独立吊装，其他上部四段采纳整体在地面拼装后进行吊装。（分段方式见附页）根据生产要求，浦钢搬迁***工程三管烟囱为炼钢 I 标中最高建筑，高度达 78.8 米，重量达 400 多吨，，在吊装过程中，需要两台吊车同时进行吊装作业，三管烟囱的分段后的最大吊装重量达 75 吨，由于在整个结构中，下部结构 35 吨，单台吊车就可以起吊为独立吊装，在吊装过程中，现场吊车及工具满足施工要求，所以，在施工方案中将重点阐述上部四段的拼装及吊装。2.2 三管烟囱分段的规格与重量名称规格单重吊装重量备注第一段高 20000mm35 吨35 吨先吊底座第二段高 16000 mm15 吨75 吨整体第三段长 15000mm14·5 吨70 吨整体第四段高 15000 mm12 吨55 吨整体第五段高 11800 mm9·5 吨41 吨整体2.3 工程特点三管烟囱采纳的是下大上小，逐渐缩小的几何型，所以在安装过程中，对外形的控制及结构中心的控制是整个结构质量的保证。对于上部四段，由于组对后高度为 16 米，外形最大达 12 米，而且，烟囱的组件为管装结构，容易变形，形成后为不规则的超大物件，因此常规吊装方法不能进行吊装，采纳两台吊车抬起后进行吊装。（具体吊装见附图）3、施工组织管理体系4、吊装准备工作4.1 技术准备4.1.1 仔细熟悉图纸，深化理解图纸及烟囱的结构；4.1.2 通过各种数据、途径确定烟囱组装后的准确重量；质检员项目总工项目副经理项目经理安全员材料员技术员 施工班组4.1.3 时刻了解现场情况，以确定烟囱的进场路线及放置...
