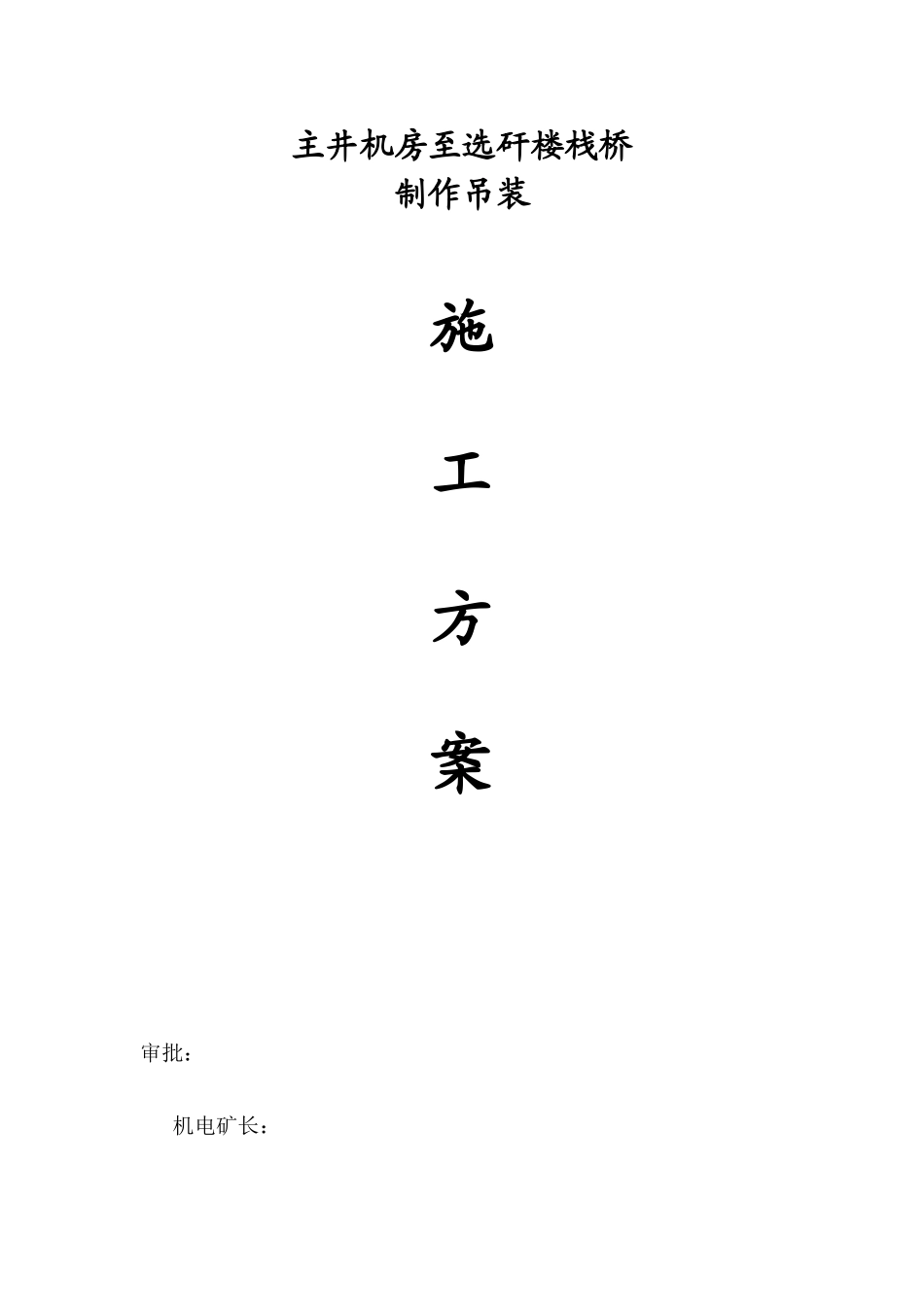

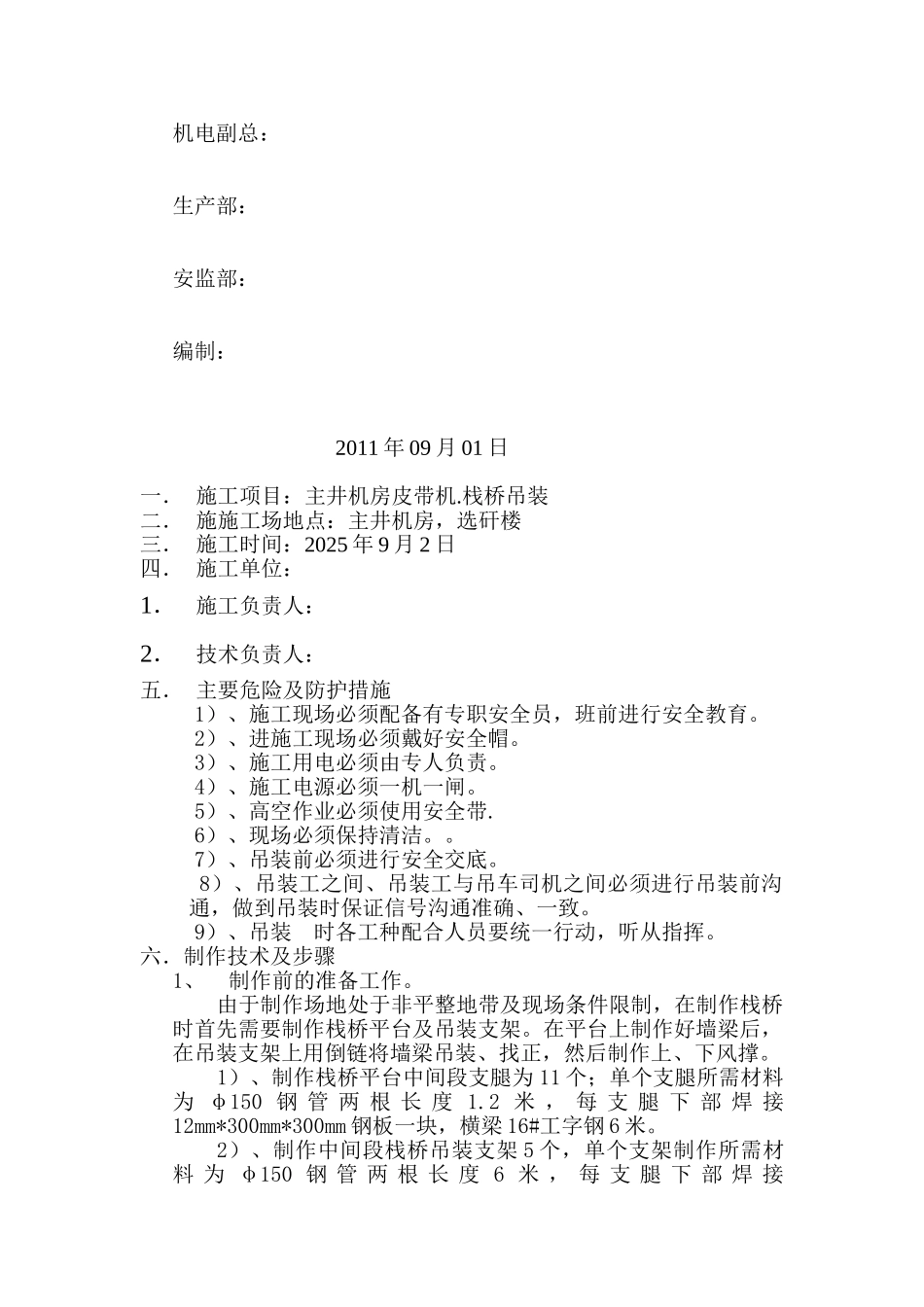

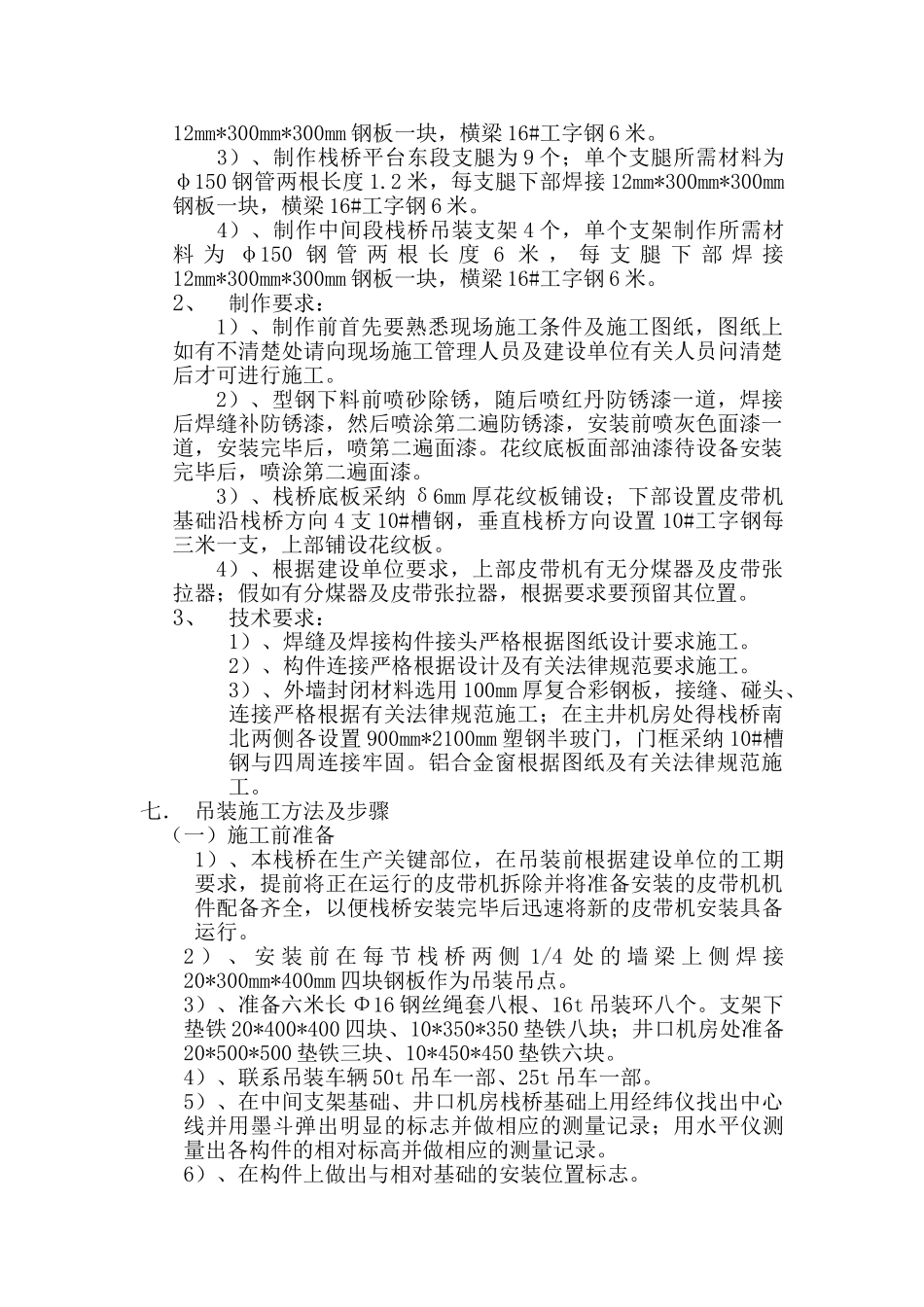

主井机房至选矸楼栈桥 制作吊装施工方案 审批：机电矿长：机电副总：生产部：安监部：编制： 2011 年 09 月 01 日一． 施工项目：主井机房皮带机.栈桥吊装二． 施施工场地点：主井机房，选矸楼三． 施工时间：2025 年 9 月 2 日四． 施工单位： 1．施工负责人：2．技术负责人：五． 主要危险及防护措施 1）、施工现场必须配备有专职安全员，班前进行安全教育。 2）、进施工现场必须戴好安全帽。 3）、施工用电必须由专人负责。 4）、施工电源必须一机一闸。 5）、高空作业必须使用安全带. 6）、现场必须保持清洁。。 7）、吊装前必须进行安全交底。8）、吊装工之间、吊装工与吊车司机之间必须进行吊装前沟通，做到吊装时保证信号沟通准确、一致。9）、吊装 时各工种配合人员要统一行动，听从指挥。六．制作技术及步骤1、制作前的准备工作。 由于制作场地处于非平整地带及现场条件限制，在制作栈桥时首先需要制作栈桥平台及吊装支架。在平台上制作好墙梁后，在吊装支架上用倒链将墙梁吊装、找正，然后制作上、下风撑。1）、制作栈桥平台中间段支腿为 11 个；单个支腿所需材料为 φ150 钢 管 两 根 长 度 1.2 米 ， 每 支 腿 下 部 焊 接12mm*300mm*300mm 钢板一块，横梁 16#工字钢 6 米。2）、制作中间段栈桥吊装支架 5 个，单个支架制作所需材料 为 φ150 钢 管 两 根 长 度 6 米 ， 每 支 腿 下 部 焊 接12mm*300mm*300mm 钢板一块，横梁 16#工字钢 6 米。3）、制作栈桥平台东段支腿为 9 个；单个支腿所需材料为φ150 钢管两根长度 1.2 米，每支腿下部焊接 12mm*300mm*300mm钢板一块，横梁 16#工字钢 6 米。4）、制作中间段栈桥吊装支架 4 个，单个支架制作所需材料 为 φ150 钢 管 两 根 长 度 6 米 ， 每 支 腿 下 部 焊 接12mm*300mm*300mm 钢板一块，横梁 16#工字钢 6 米。2、制作要求：1）、制作前首先要熟悉现场施工条件及施工图纸，图纸上如有不清楚处请向现场施工管理人员及建设单位有关人员问清楚后才可进行施工。2）、型钢下料前喷砂除锈，随后喷红丹防锈漆一道，焊接后焊缝补防锈漆，然后喷涂第二遍防锈漆，安装前喷灰色面漆一道，安装完毕后，喷第二遍面漆。花纹底板面部油漆待设备安装完毕后，喷涂第二遍面漆。3）、栈桥底板采纳 δ6mm 厚花纹板铺设；下部设置皮带机基础沿栈桥方向 4 支 10#槽钢，垂直栈桥方向...
