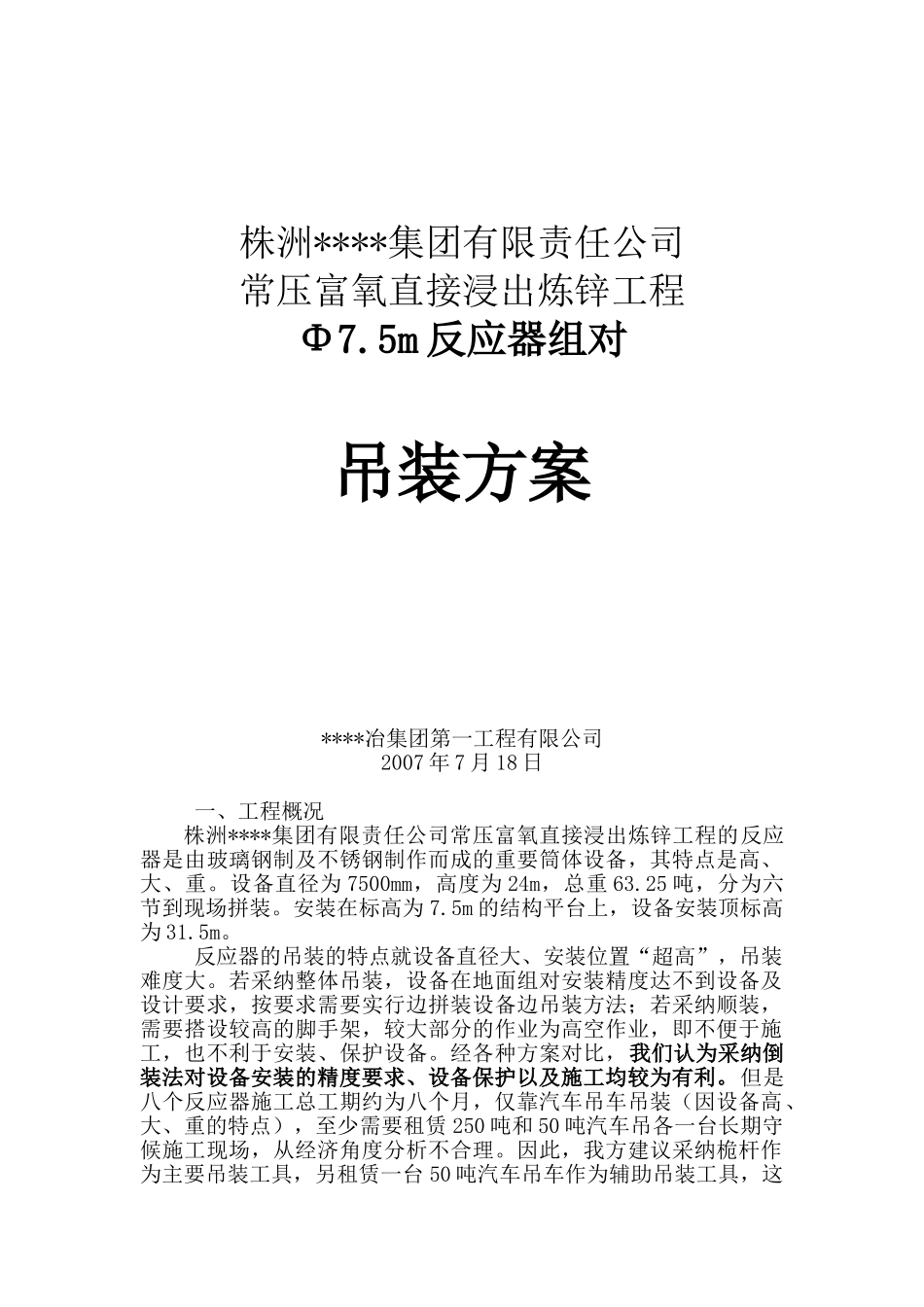

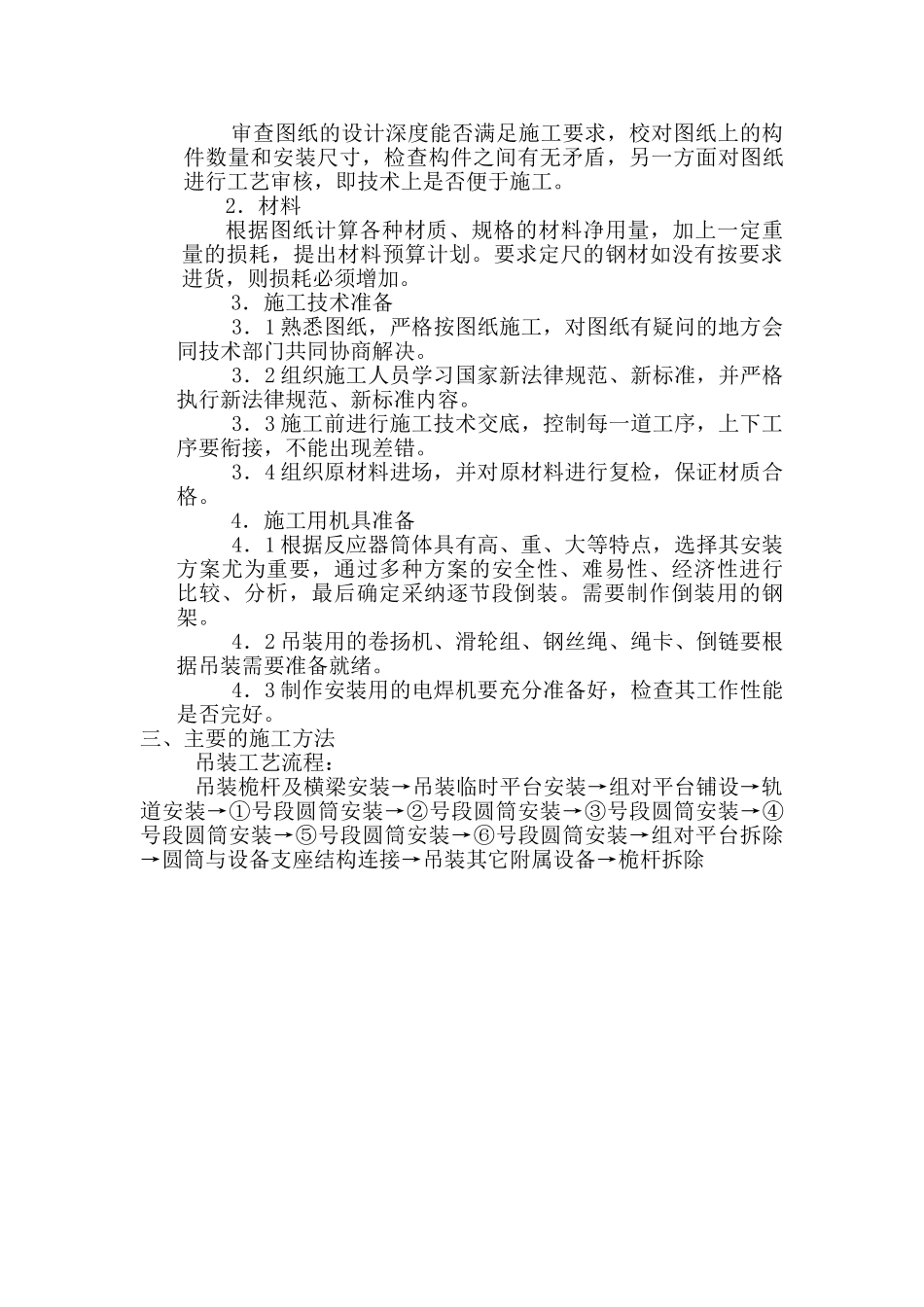

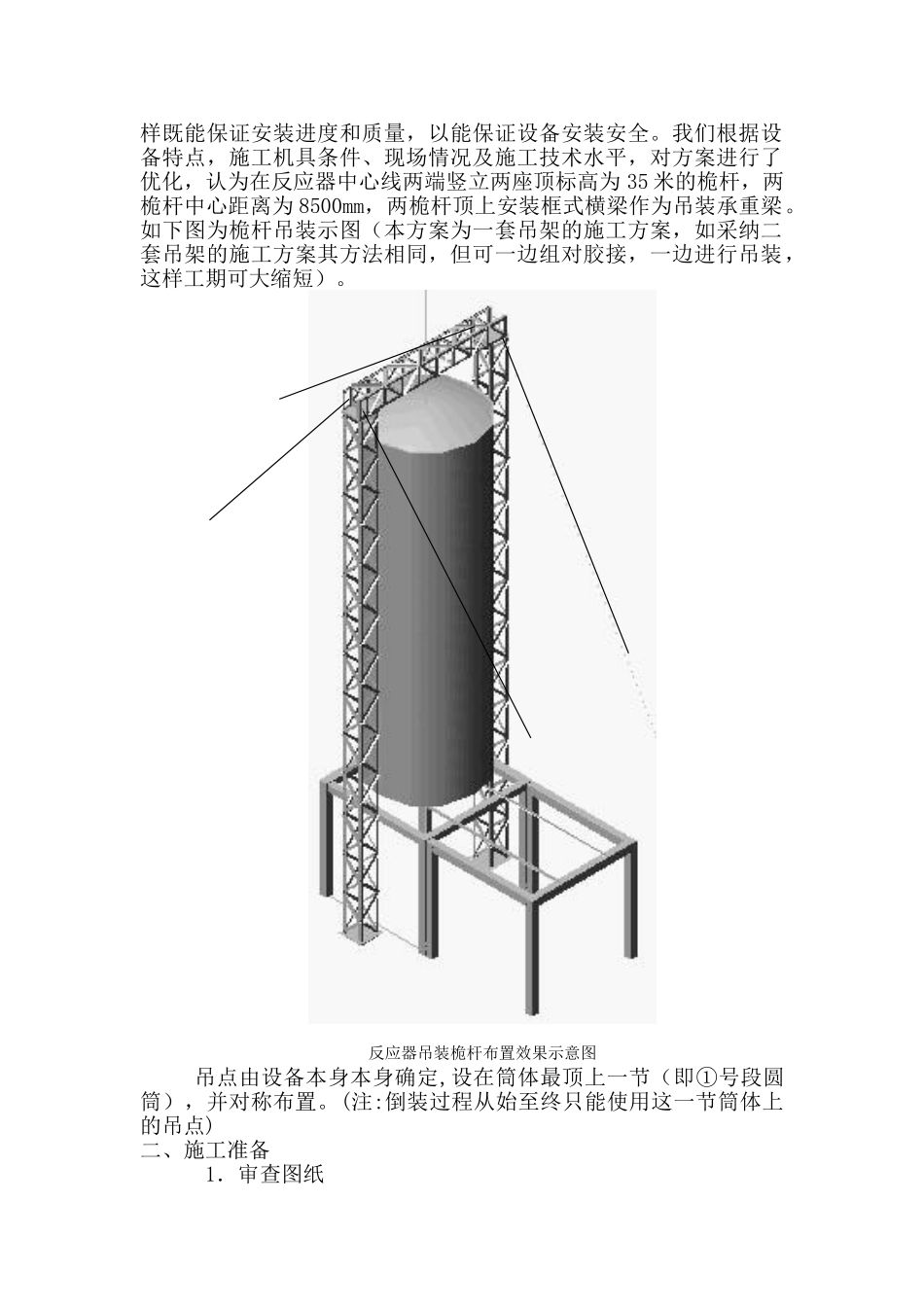

株洲****集团有限责任公司常压富氧直接浸出炼锌工程Φ7.5m 反应器组对吊装方案****冶集团第一工程有限公司2007 年 7 月 18 日一、工程概况株洲****集团有限责任公司常压富氧直接浸出炼锌工程的反应器是由玻璃钢制及不锈钢制作而成的重要筒体设备，其特点是高、大、重。设备直径为 7500mm，高度为 24m，总重 63.25 吨，分为六节到现场拼装。安装在标高为 7.5m 的结构平台上，设备安装顶标高为 31.5m。反应器的吊装的特点就设备直径大、安装位置“超高”，吊装难度大。若采纳整体吊装，设备在地面组对安装精度达不到设备及设计要求，按要求需要实行边拼装设备边吊装方法；若采纳顺装，需要搭设较高的脚手架，较大部分的作业为高空作业，即不便于施工，也不利于安装、保护设备。经各种方案对比，我们认为采纳倒装法对设备安装的精度要求、设备保护以及施工均较为有利。但是八个反应器施工总工期约为八个月，仅靠汽车吊车吊装（因设备高、大、重的特点），至少需要租赁 250 吨和 50 吨汽车吊各一台长期守候施工现场，从经济角度分析不合理。因此，我方建议采纳桅杆作为主要吊装工具，另租赁一台 50 吨汽车吊车作为辅助吊装工具，这样既能保证安装进度和质量，以能保证设备安装安全。我们根据设备特点，施工机具条件、现场情况及施工技术水平，对方案进行了优化，认为在反应器中心线两端竖立两座顶标高为 35 米的桅杆，两桅杆中心距离为 8500mm，两桅杆顶上安装框式横梁作为吊装承重梁。如下图为桅杆吊装示图（本方案为一套吊架的施工方案，如采纳二套吊架的施工方案其方法相同，但可一边组对胶接，一边进行吊装，这样工期可大缩短）。反应器吊装桅杆布置效果示意图吊点由设备本身本身确定,设在筒体最顶上一节（即①号段圆筒），并对称布置。(注:倒装过程从始至终只能使用这一节筒体上的吊点)二、施工准备1．审查图纸 审查图纸的设计深度能否满足施工要求，校对图纸上的构件数量和安装尺寸，检查构件之间有无矛盾，另一方面对图纸进行工艺审核，即技术上是否便于施工。2．材料根据图纸计算各种材质、规格的材料净用量，加上一定重量的损耗，提出材料预算计划。要求定尺的钢材如没有按要求进货，则损耗必须增加。 3．施工技术准备 3．1 熟悉图纸，严格按图纸施工，对图纸有疑问的地方会同技术部门共同协商解决。 3．2 组织施工人员学习国家新法律规范、新标准，并严格执行新法律规范、新标准内容。 3．3 施工前进行施工技...
