核心筒技术交底

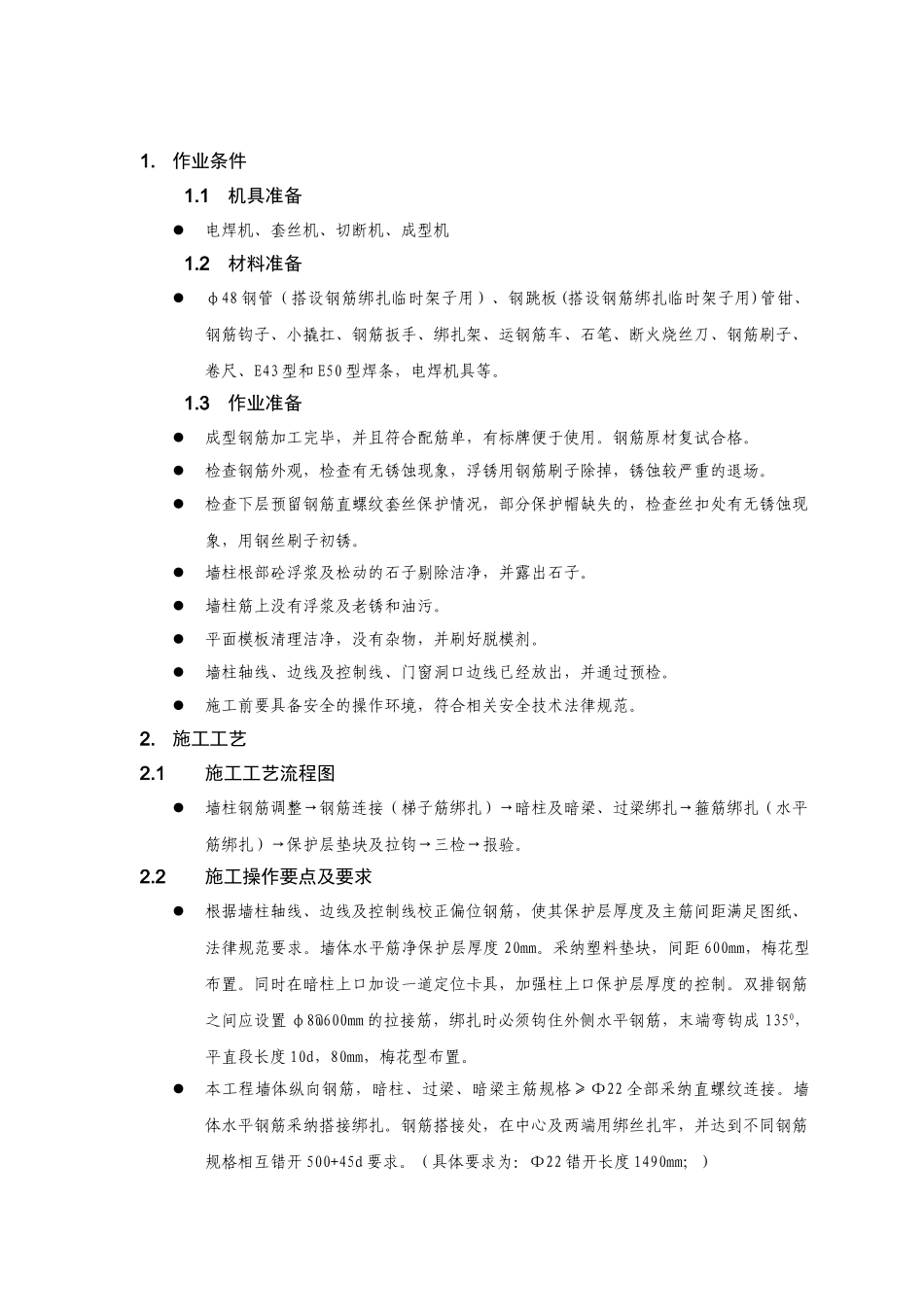

1.作业条件1.1机具准备电焊机、套丝机、切断机、成型机1.2材料准备φ48 钢管（搭设钢筋绑扎临时架子用）、钢跳板(搭设钢筋绑扎临时架子用)管钳、钢筋钩子、小撬扛、钢筋扳手、绑扎架、运钢筋车、石笔、断火烧丝刀、钢筋刷子、卷尺、E43 型和 E50 型焊条，电焊机具等。1.3作业准备成型钢筋加工完毕，并且符合配筋单，有标牌便于使用。钢筋原材复试合格。检查钢筋外观，检查有无锈蚀现象，浮锈用钢筋刷子除掉，锈蚀较严重的退场。检查下层预留钢筋直螺纹套丝保护情况，部分保护帽缺失的，检查丝扣处有无锈蚀现象，用钢丝刷子初锈。墙柱根部砼浮浆及松动的石子剔除洁净，并露出石子。墙柱筋上没有浮浆及老锈和油污。平面模板清理洁净，没有杂物，并刷好脱模剂。墙柱轴线、边线及控制线、门窗洞口边线已经放出，并通过预检。施工前要具备安全的操作环境，符合相关安全技术法律规范。2.施工工艺2.1施工工艺流程图墙柱钢筋调整→钢筋连接（梯子筋绑扎）→暗柱及暗梁、过梁绑扎→箍筋绑扎（水平筋绑扎）→保护层垫块及拉钩→三检→报验。2.2施工操作要点及要求根据墙柱轴线、边线及控制线校正偏位钢筋，使其保护层厚度及主筋间距满足图纸、法律规范要求。墙体水平筋净保护层厚度 20mm。采纳塑料垫块，间距 600mm，梅花型布置。同时在暗柱上口加设一道定位卡具，加强柱上口保护层厚度的控制。双排钢筋之间应设置 φ8@600mm 的拉接筋，绑扎时必须钩住外侧水平钢筋，末端弯钩成 1350，平直段长度 10d，80mm，梅花型布置。本工程墙体纵向钢筋，暗柱、过梁、暗梁主筋规格≥Φ22 全部采纳直螺纹连接。墙体水平钢筋采纳搭接绑扎。钢筋搭接处，在中心及两端用绑丝扎牢，并达到不同钢筋规格相互错开 500+45d 要求。（具体要求为：Φ22 错开长度 1490mm；）连接时用力矩扳手先上紧套筒，后拧紧连接主筋，以此方法进行全部竖向主筋连接，并且对所有接头进行检查。竖向主筋连接时，接头不能在同一平面上，必须按钢筋的规格相互错开 45d，且下排接头距结构地面也必须保证 45d。模板上口 300mm 设置水平梯子筋，竖向设置四道双 F 卡，间距 1500mm。门洞口底标高，墙体预留洞标高、位置严格控制，按图施工。绑扎时还要实行措施固定钢筋并吊线控制，以免偏差过大，骨架不垂直影响模板支设。爬锥预埋位置处及穿墙螺杆处钢筋必须事先调整，以保证合模时爬锥及穿墙螺杆可以顺利安装到位。遇钢结构预埋件处，钢筋...
