框架结构图书馆防水工程施工方案

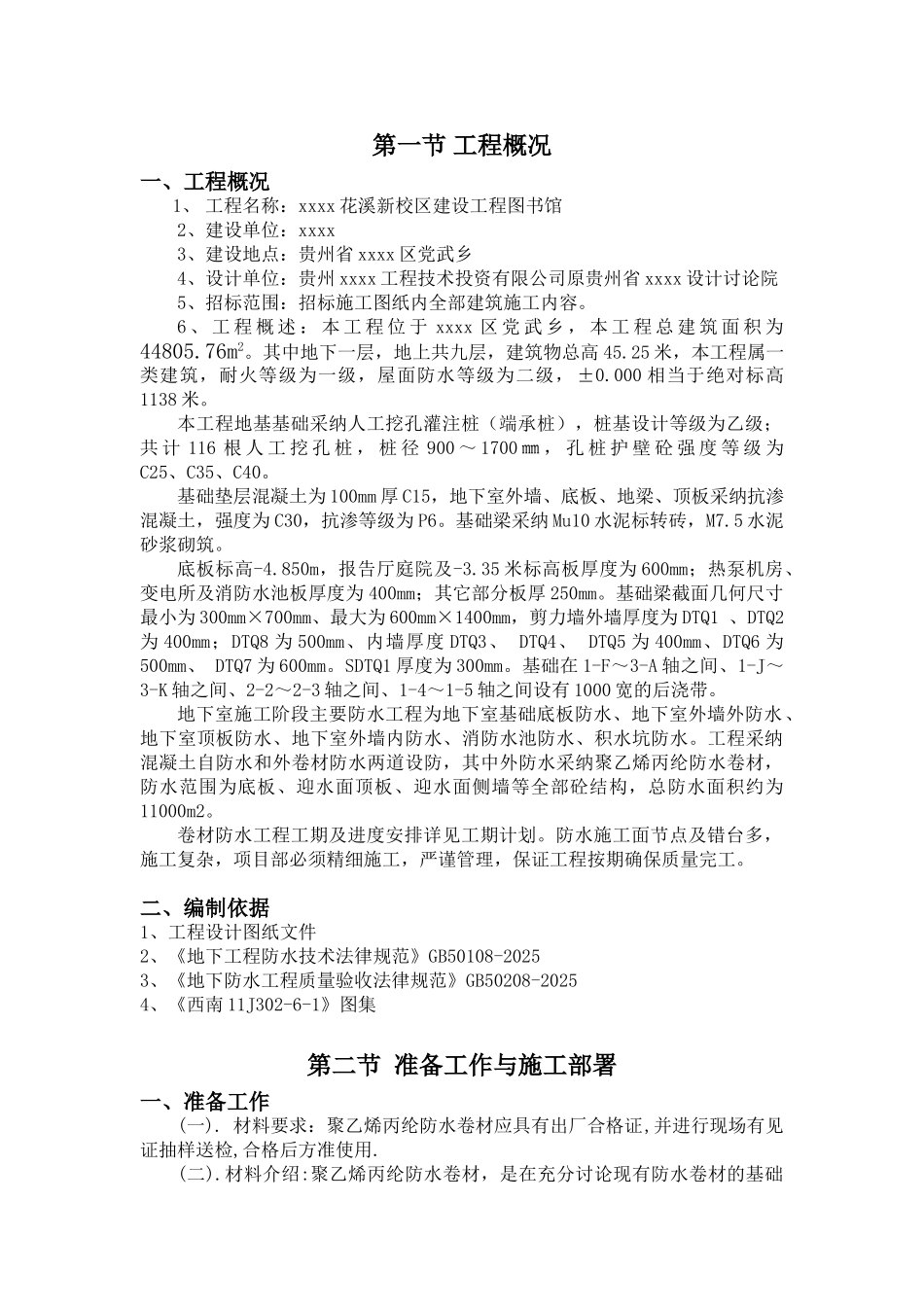

第一节 工程概况一、工程概况1、 工程名称：xxxx 花溪新校区建设工程图书馆2、建设单位：xxxx3、建设地点：贵州省 xxxx 区党武乡4、设计单位：贵州 xxxx 工程技术投资有限公司原贵州省 xxxx 设计讨论院5、招标范围：招标施工图纸内全部建筑施工内容。6 、 工 程 概 述 ： 本 工 程 位 于 xxxx 区 党 武 乡 ， 本 工 程 总 建 筑 面 积 为44805.76m2。其中地下一层，地上共九层，建筑物总高 45.25 米，本工程属一类建筑，耐火等级为一级，屋面防水等级为二级，±0.000 相当于绝对标高1138 米。本工程地基基础采纳人工挖孔灌注桩（端承桩），桩基设计等级为乙级；共 计 116 根 人 工 挖 孔 桩 ， 桩 径 900 ～ 1700 ㎜ ， 孔 桩 护 壁 砼 强 度 等 级 为C25、C35、C40。基础垫层混凝土为 100mm 厚 C15，地下室外墙、底板、地梁、顶板采纳抗渗混凝土，强度为 C30，抗渗等级为 P6。基础梁采纳 Mu10 水泥标转砖，M7.5 水泥砂浆砌筑。底板标高-4.850m，报告厅庭院及-3.35 米标高板厚度为 600mm；热泵机房、变电所及消防水池板厚度为 400mm；其它部分板厚 250mm。基础梁截面几何尺寸最小为 300mm×700mm、最大为 600mm×1400mm，剪力墙外墙厚度为 DTQ1 、DTQ2为 400mm；DTQ8 为 500mm、内墙厚度 DTQ3、 DTQ4、 DTQ5 为 400mm、DTQ6 为500mm、 DTQ7 为 600mm。SDTQ1 厚度为 300mm。基础在 1-F～3-A 轴之间、1-J～3-K 轴之间、2-2～2-3 轴之间、1-4～1-5 轴之间设有 1000 宽的后浇带。地下室施工阶段主要防水工程为地下室基础底板防水、地下室外墙外防水、地下室顶板防水、地下室外墙内防水、消防水池防水、积水坑防水。工程采纳混凝土自防水和外卷材防水两道设防，其中外防水采纳聚乙烯丙纶防水卷材，防水范围为底板、迎水面顶板、迎水面侧墙等全部砼结构，总防水面积约为11000m2。卷材防水工程工期及进度安排详见工期计划。防水施工面节点及错台多，施工复杂，项目部必须精细施工，严谨管理，保证工程按期确保质量完工。二、编制依据1、工程设计图纸文件2、《地下工程防水技术法律规范》GB50108-20253、《地下防水工程质量验收法律规范》GB50208-20254、《西南 11J302-6-1》图集第二节 准备工作与施工部署一、准备工作(一). 材料要求：聚乙烯丙纶防水卷材应具有出厂合格证,并进行现场有见证抽样送检,合格后方准使用. (二).材料介绍:聚乙烯丙...
