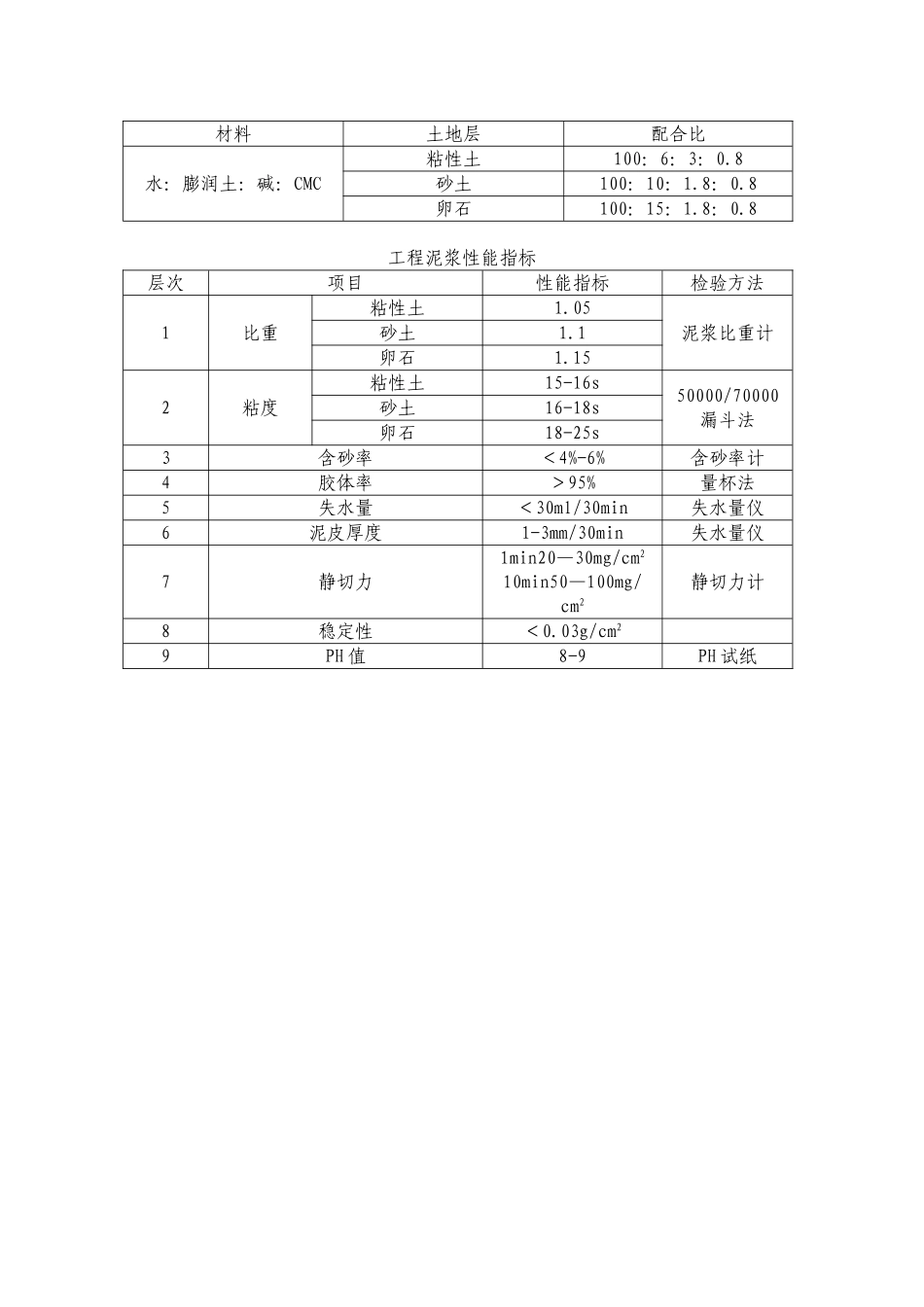

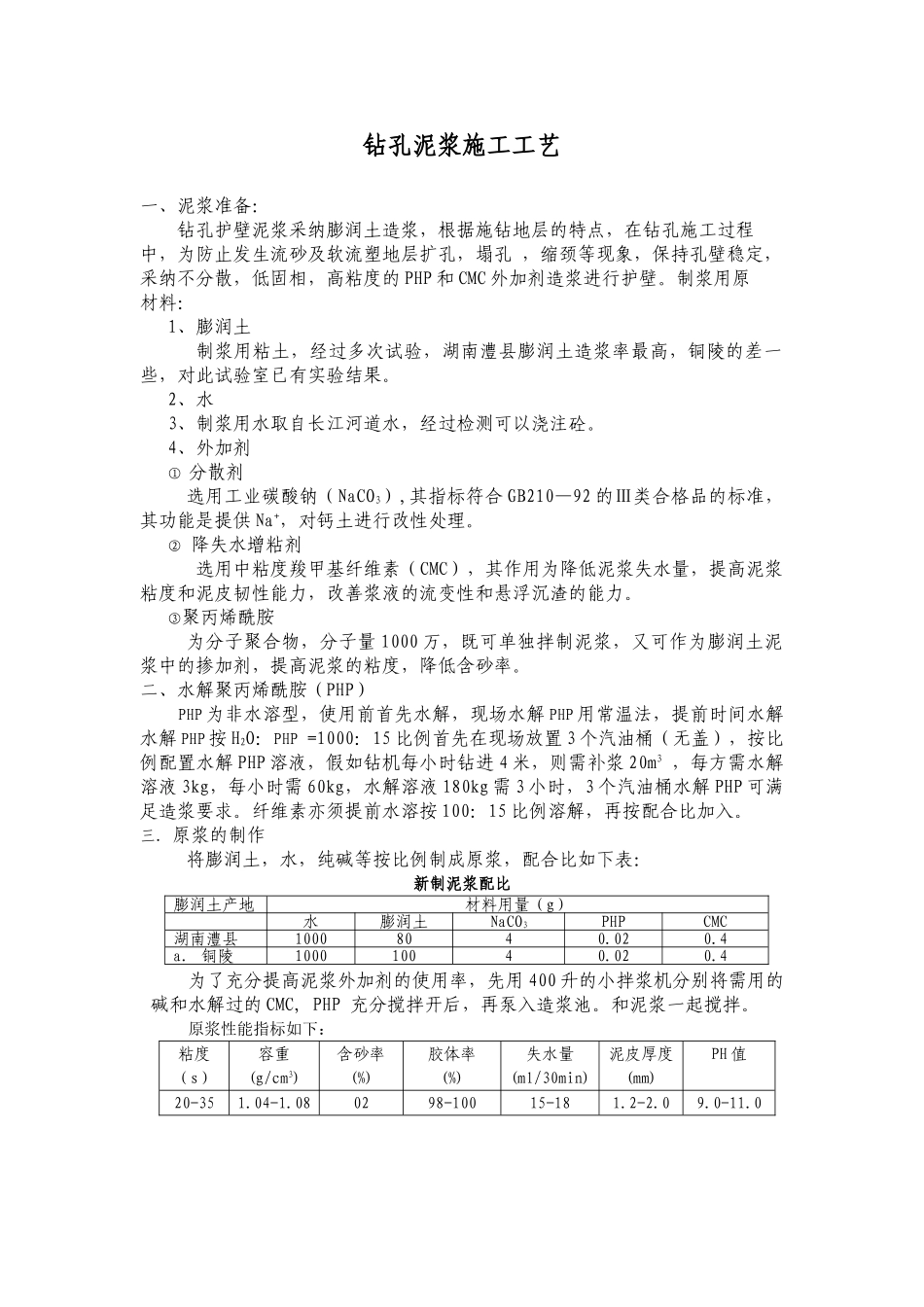

钻孔泥浆施工工艺一、泥浆准备：钻孔护壁泥浆采纳膨润土造浆，根据施钻地层的特点，在钻孔施工过程中，为防止发生流砂及软流塑地层扩孔，塌孔 ，缩颈等现象，保持孔壁稳定，采纳不分散，低固相，高粘度的 PHP 和 CMC 外加剂造浆进行护壁。制浆用原材料：1、膨润土制浆用粘土，经过多次试验，湖南澧县膨润土造浆率最高，铜陵的差一些，对此试验室已有实验结果。2、水3、制浆用水取自长江河道水，经过检测可以浇注砼。4、外加剂① 分散剂选用工业碳酸钠（NaCO3）,其指标符合 GB210—92 的Ⅲ类合格品的标准，其功能是提供 Na+，对钙土进行改性处理。② 降失水增粘剂选用中粘度羧甲基纤维素（CMC），其作用为降低泥浆失水量，提高泥浆粘度和泥皮韧性能力，改善浆液的流变性和悬浮沉渣的能力。 ③聚丙烯酰胺为分子聚合物，分子量 1000 万，既可单独拌制泥浆，又可作为膨润土泥浆中的掺加剂，提高泥浆的粘度，降低含砂率。 二、水解聚丙烯酰胺（PHP） PHP 为非水溶型，使用前首先水解，现场水解 PHP 用常温法，提前时间水解水解 PHP 按 H2O：PHP =1000：15 比例首先在现场放置 3 个汽油桶（无盖），按比例配置水解 PHP 溶液，假如钻机每小时钻进 4 米，则需补浆 20m3 ，每方需水解溶液 3kg，每小时需 60kg，水解溶液 180kg 需 3 小时，3 个汽油桶水解 PHP 可满足造浆要求。纤维素亦须提前水溶按 100：15 比例溶解，再按配合比加入。 三. 原浆的制作 将膨润土，水，纯碱等按比例制成原浆，配合比如下表：新制泥浆配比为了充分提高泥浆外加剂的使用率，先用 400 升的小拌浆机分别将需用的碱和水解过的 CMC, PHP 充分搅拌开后，再泵入造浆池。和泥浆一起搅拌。原浆性能指标如下：粘度（s）容重(g/cm3)含砂率(%)胶体率(%)失水量(ml/30min)泥皮厚度(mm)PH 值20-351.04-1.080298-10015-181.2-2.09.0-11.0膨润土产地材料用量（g）水膨润土NaCO3PHPCMC湖南澧县10008040.020.4a. 铜陵100010040.020.4四、 1、为加快施工进度，在停止钻孔后 4 小时内清孔结束，下完钢筋笼后实现零沉淀。，根据测试护筒内泥浆指标参数，及时调浆或换浆使之符合该地层要求的泥浆指标参数。 2、钻进过程中，及时测泥浆性能指标，根据桥规反循环钻孔，据不同地层泥浆指标要求，及时调浆，补浆，随时保证泥浆性能。法律规范泥浆指标要求如下：五、清孔泥浆指标如下表：C35 水下桩基混凝土临时配合比：水泥： 粉煤灰： 砂： ...
