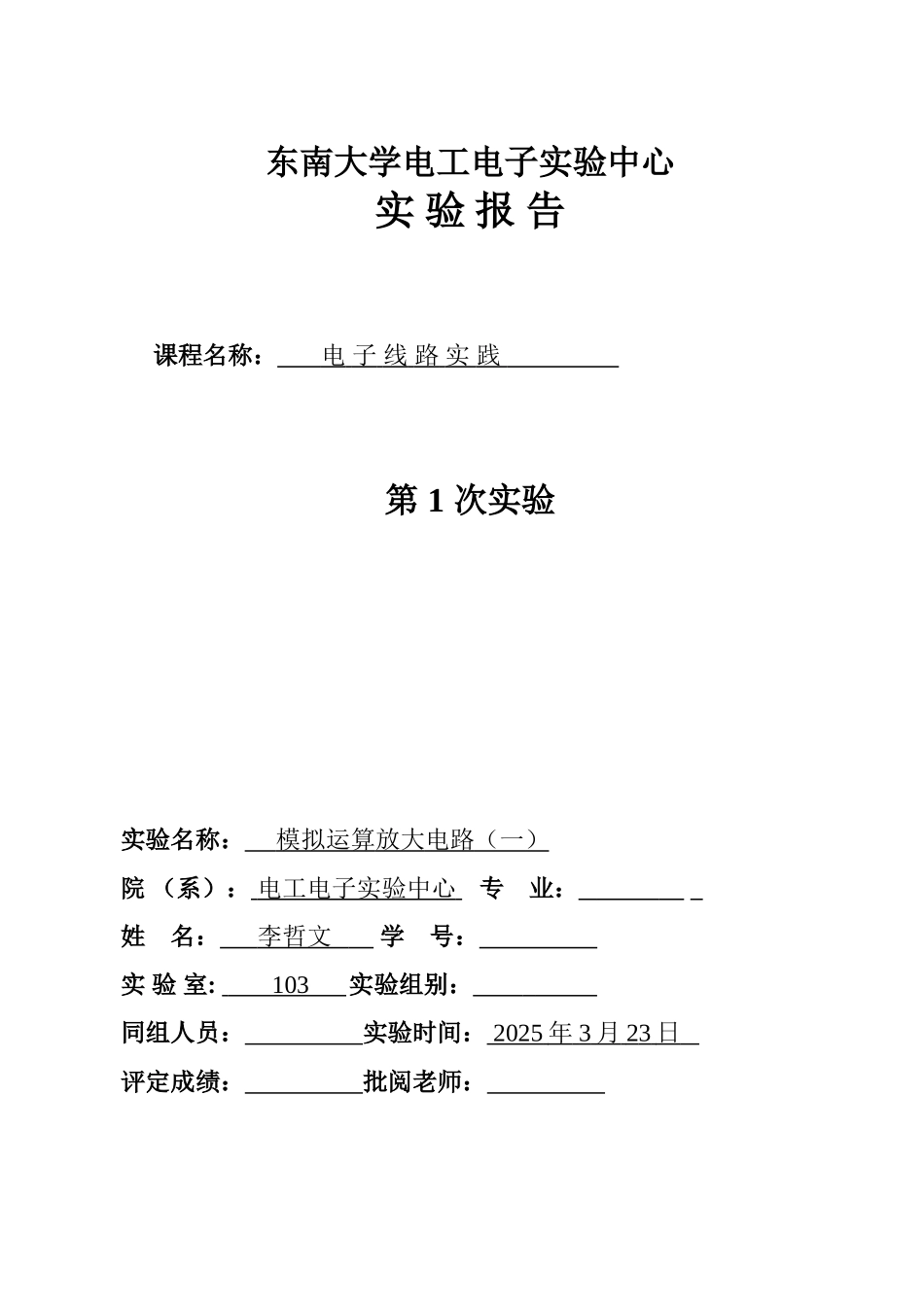

东南大学电工电子实验中心实 验 报 告课程名称： 电 子 线 路 实 践 第 1 次实验实验名称： 模拟运算 放大 电路 （一） 院 （系）： 电工电子实验中心 专 业： 姓 名： 李哲文 学 号： 实 验 室: 103 实验组别： 同组人员： 实验时间： 2025 年 3 月 2 3 日 评定成绩： 批阅老师： 实验目的和要求：①了解运放调零和相位补偿的基本概念。②熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。③熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。实验原理：预习思考：1、 设计一个反相比例放大器，要求：|AV|=10，Ri>10KΩ，将设计过程记录在预习报告上；电路图如 P20 页 5-1 所示，电源电压为±15V，R1=10kΩ，RF=100 kΩ，RL＝100 kΩ2、 设计一个同相比例放大器，要求：|AV|=11，Ri>100KΩ，将设计过程记录在预习报告上；电源电压为±15V，R1=10kΩ，RF=100 kΩ，RL＝100 kΩ3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2 减法运算电路： ， 取实验电路如实验内容：1、反相输入比例运算电路（I） 按图连接电路，其中电源电压为±15V，R1=10 kΩ, RF=100 kΩ, RL=100 kΩ, RP=10 kΩ//100 kΩ输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压 0.016 V分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。 直流信号测量：Vi/VVO/VAvf测量值理论值-214.25-7.125-10-0.54.98-9.96-100.5-5.02-10.04-102-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压假 如 超 过 VOM ， 则 只 能 输 出 VOM 的 值 。 根 据 数 据 手 册 可 知 ， VCC=±15V 时 ， 输 出 电 压 摆 幅VOM≈±13V~±14V，因此在本电路中最大的输出电压也在±13V~±14V。实验中测得数据和理论值基本相符。但上下 Vom 绝对值大小相差较大，可能是由于 OP 中上下三极管的饱和压降不一样所导致。（II）Vi 输入 0.2V、 1kHz 的正弦沟通信号，在双踪示波器上观察并记录输入输出波形，在输出不失真的情况下测量沟通电压增益，并和理论值相比较。分析假如不调零对此项试验结果有没有影响。注意此时不需要接电阻分压电路。沟通反相放大电路实验测量数据输入信号有效值（V）输出信号有效值（V）信号频率电压增益0.2（有效值）2.0610...
