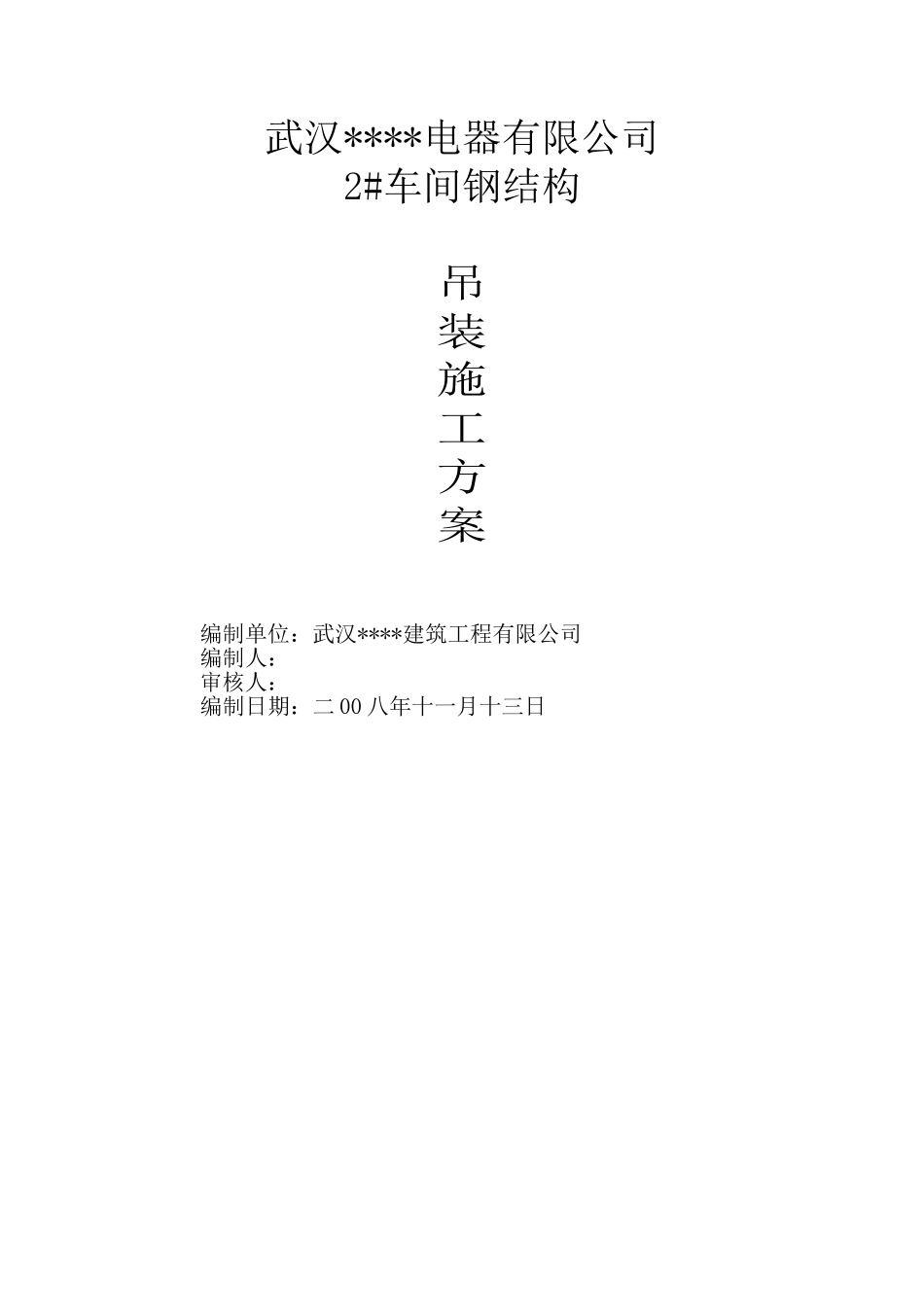

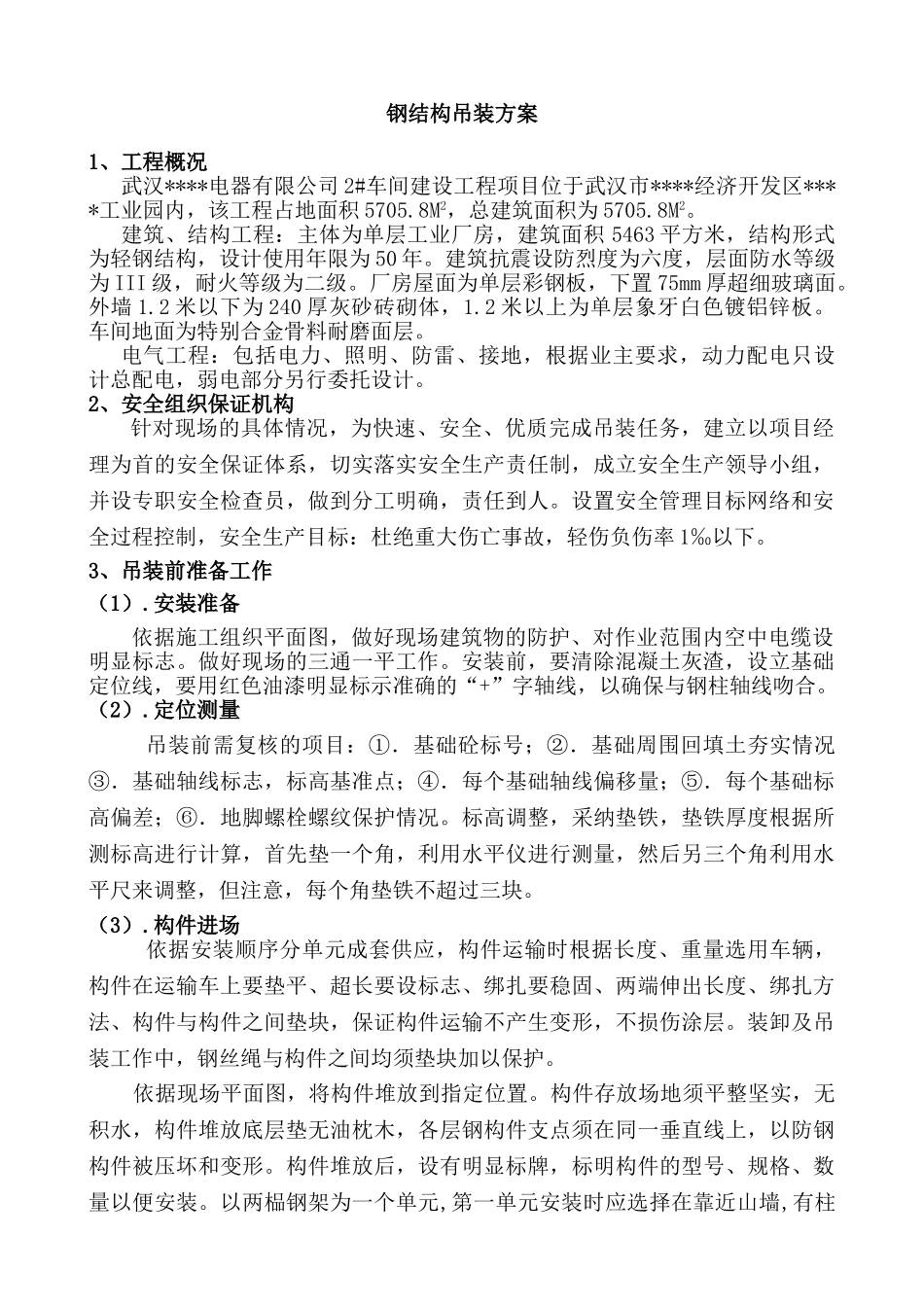

武汉****电器有限公司2#车间钢结构吊装施工方案编制单位：武汉****建筑工程有限公司编制人：审核人： 编制日期：二 00 八年十一月十三日钢结构吊装方案1、工程概况武汉****电器有限公司 2#车间建设工程项目位于武汉市****经济开发区****工业园内，该工程占地面积 5705.8M2，总建筑面积为 5705.8M2。建筑、结构工程：主体为单层工业厂房，建筑面积 5463 平方米，结构形式为轻钢结构，设计使用年限为 50 年。建筑抗震设防烈度为六度，层面防水等级为 III 级，耐火等级为二级。厂房屋面为单层彩钢板，下置 75mm 厚超细玻璃面。外墙 1.2 米以下为 240 厚灰砂砖砌体，1.2 米以上为单层象牙白色镀铝锌板。车间地面为特别合金骨料耐磨面层。电气工程：包括电力、照明、防雷、接地，根据业主要求，动力配电只设计总配电，弱电部分另行委托设计。2、安全组织保证机构针对现场的具体情况，为快速、安全、优质完成吊装任务，建立以项目经理为首的安全保证体系，切实落实安全生产责任制，成立安全生产领导小组，并设专职安全检查员，做到分工明确，责任到人。设置安全管理目标网络和安全过程控制，安全生产目标：杜绝重大伤亡事故，轻伤负伤率 1‰以下。3、吊装前准备工作（1）.安装准备依据施工组织平面图，做好现场建筑物的防护、对作业范围内空中电缆设明显标志。做好现场的三通一平工作。安装前，要清除混凝土灰渣，设立基础定位线，要用红色油漆明显标示准确的“+”字轴线，以确保与钢柱轴线吻合。（2）.定位测量 吊装前需复核的项目：①．基础砼标号；②．基础周围回填土夯实情况③．基础轴线标志，标高基准点；④．每个基础轴线偏移量；⑤．每个基础标高偏差；⑥．地脚螺栓螺纹保护情况。标高调整，采纳垫铁，垫铁厚度根据所测标高进行计算，首先垫一个角，利用水平仪进行测量，然后另三个角利用水平尺来调整，但注意，每个角垫铁不超过三块。（3）.构件进场 依据安装顺序分单元成套供应，构件运输时根据长度、重量选用车辆，构件在运输车上要垫平、超长要设标志、绑扎要稳固、两端伸出长度、绑扎方法、构件与构件之间垫块，保证构件运输不产生变形，不损伤涂层。装卸及吊装工作中，钢丝绳与构件之间均须垫块加以保护。 依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积水，构件堆放底层垫无油枕木，各层钢构件支点须在同一垂直线上，以防钢构件被压坏和变形。构件堆放后，设有明显标牌，标明构件的型号、规...
