氧化锌避雷器试验指导书

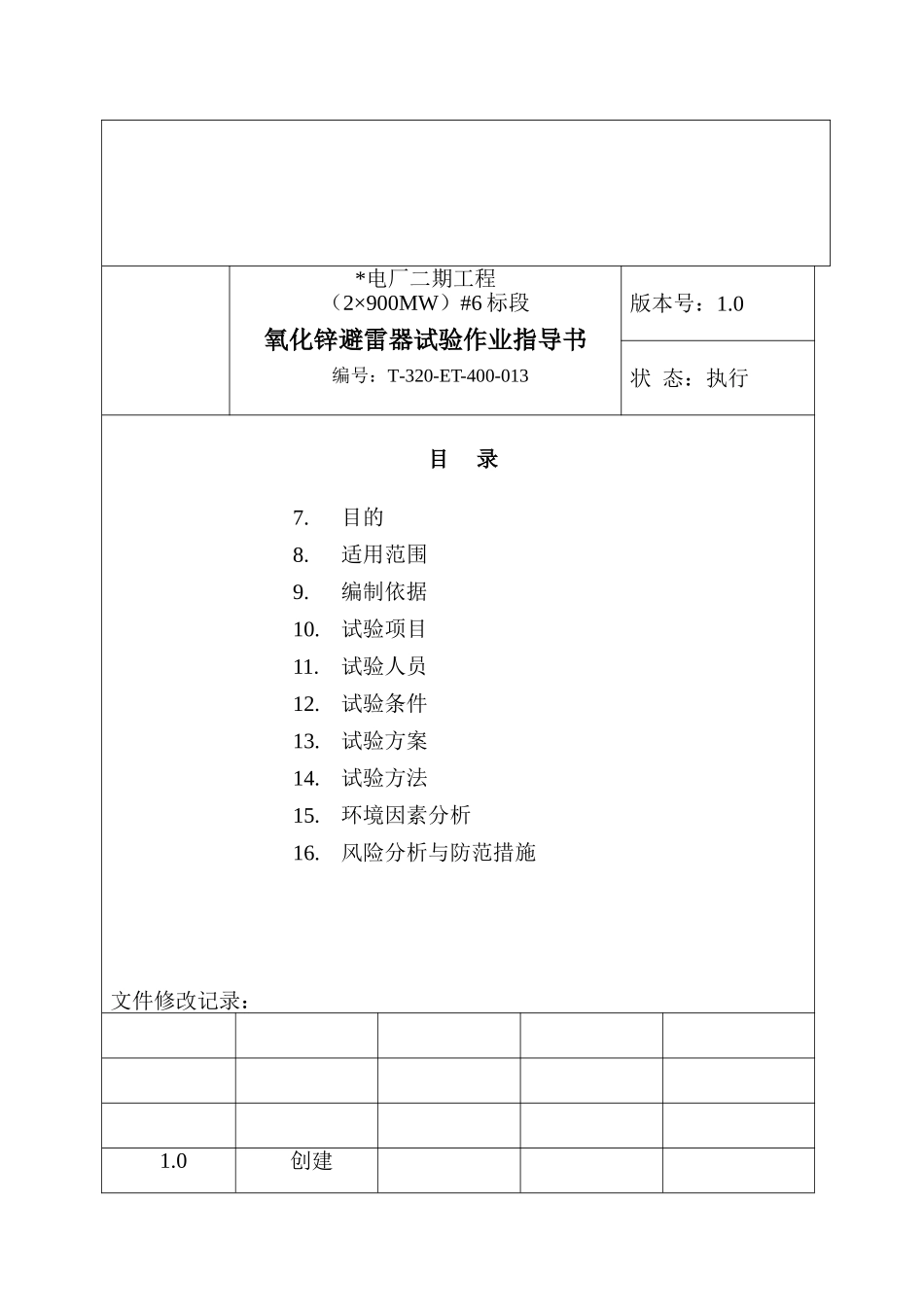

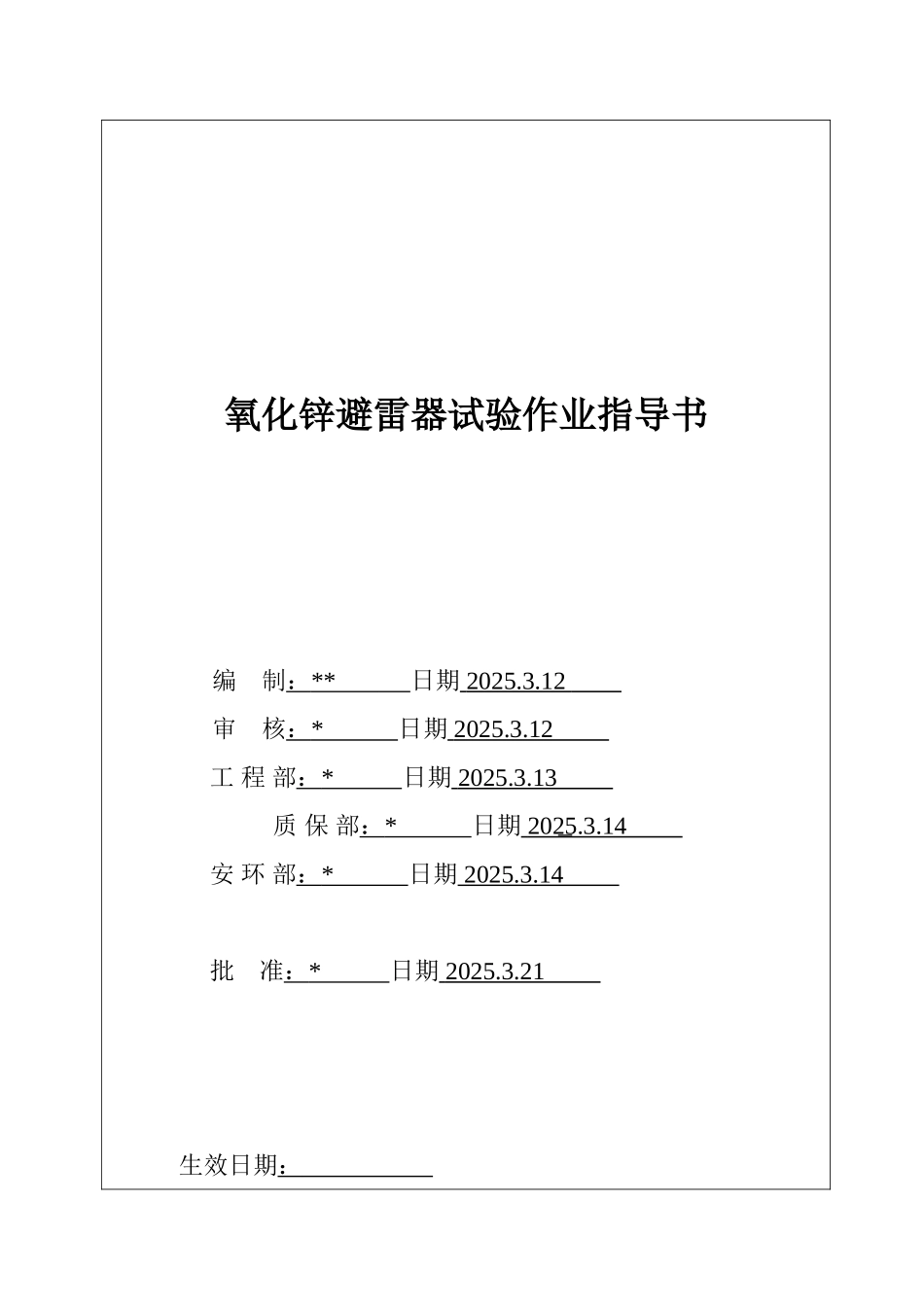

**电力建设第二工程公司作业指导书编号：T-320-ET-400-013版本号：1.0状态：执行氧化锌避雷器试验作业指导书编 制： ** 日期 2025.3.12 审 核： * 日期 2025.3.12 工 程 部： * 日期 2025.3.13 质 保 部： * 日期 2025.3.14 安 环 部： * 日期 2025.3.14 批 准： * 日期 2025.3.21 生效日期： *电厂二期工程（2×900MW）#6 标段氧化锌避雷器试验作业指导书编号：T-320-ET-400-013版本号：1.0状 态：执行目 录7.目的8.适用范围9.编制依据10.试验项目11.试验人员12.试验条件13.试验方案14.试验方法15.环境因素分析16.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人17.目的：为了保证*电厂二期工程（2×900MW）#6 标段氧化锌避雷器设备安装的施工质量，检验氧化锌避雷器设备质量和安装质量符合有关规程规定，保证氧化锌避雷器设备安全运行。18.适用范围：适用于**电厂二期工程（2×900MW）#6 标段氧化锌避雷器交接试验。19.编制依据：19.3. SIEMENS 施工图纸及安装手册19.4. 《电力建设安全工作规程》（火力发电厂部分）19.5. 《电气装置安装工程电气设备交接试验标准》（GB50150—91）20.试验项目：20.3. 测量绝缘电阻20.4. 测量直流参考电压20.5. 测量 75%直流参考电压下电导电流21.试验人员：21.3. 试验负责人 1 名21.4. 试验人员 3 名22.试验条件：22.3. 设备安装工作结束。22.4. 现场已清理洁净，有可靠的施工电源。23.试验方案：见附图一。24.试验方法：24.3. 测量绝缘电阻24.3.1. 试验仪器：2500V 兆欧表。24.3.2. 试验步骤：25.将避雷器接到兆欧表。26.测量绝缘电阻值。27.将避雷器放电。27.3.1. 数据分析：与出厂值相比应无明显差别。27.3.2. 安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须放电。27.4. 测量直流参考电压和 75%直流参考电压下电导电流27.4.1. 试验接线：按试验仪器的要求接线。27.4.2. 试验仪器：直流高压发生器。27.4.3. 试验步骤：a.按要求接线并检查接线正确无误。b.将电流升到 1mA，记录当时的电压值。c.再将电压降到 75%的参考电压，记录当时的电流值。d.降下电压，断开电源，对试品充分放电。27.4.4. 数据分析：测试值应符合产品的技术条件。27.4.5. 记录表格：测试项目绝缘电阻U1mA泄漏电流测试数据27.4.6. 安全注意事项：28.现场高压试验区域及被试...
