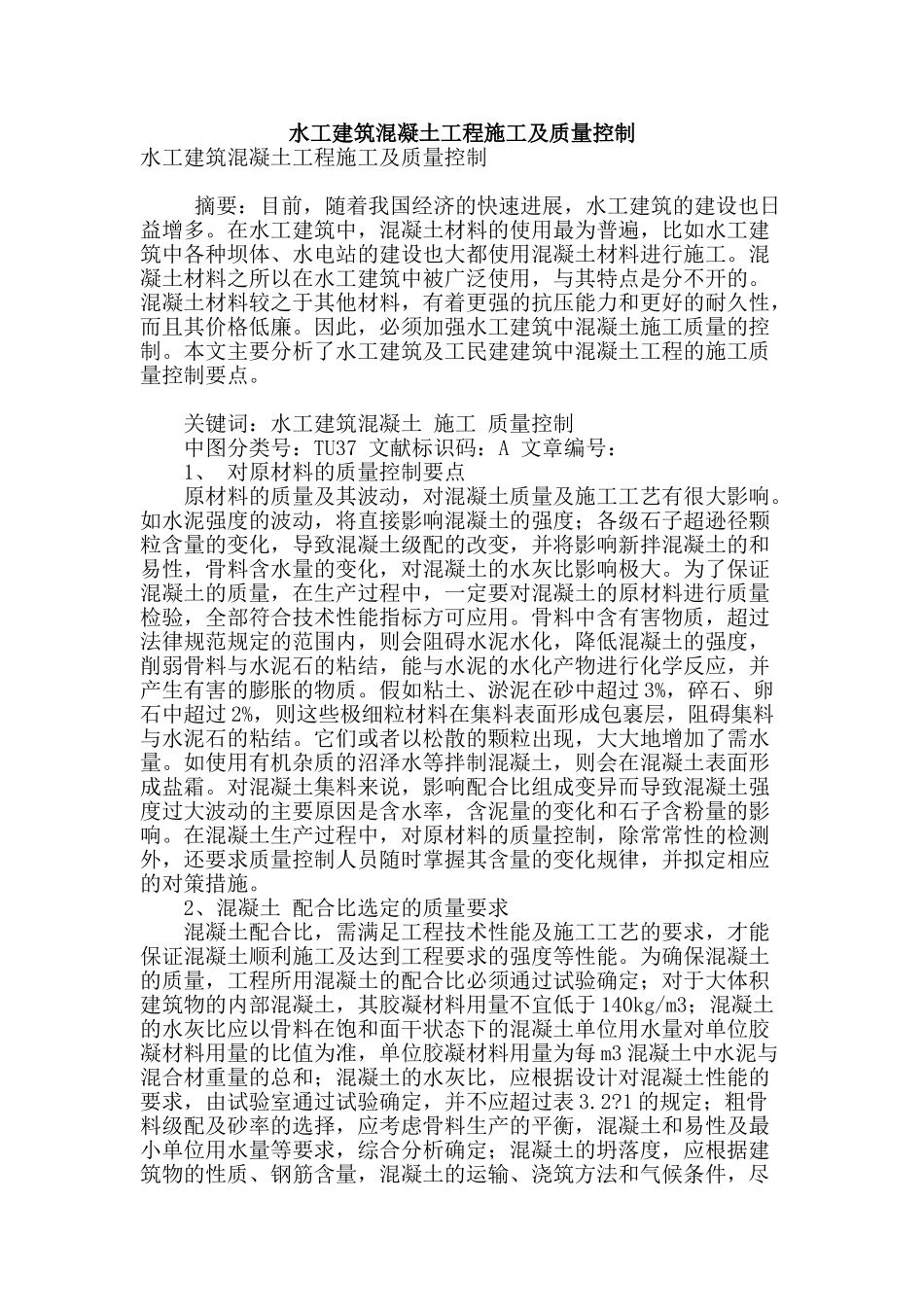

水工建筑混凝土工程施工及质量控制水工建筑混凝土工程施工及质量控制 摘要：目前，随着我国经济的快速进展，水工建筑的建设也日益增多。在水工建筑中，混凝土材料的使用最为普遍，比如水工建筑中各种坝体、水电站的建设也大都使用混凝土材料进行施工。混凝土材料之所以在水工建筑中被广泛使用，与其特点是分不开的。混凝土材料较之于其他材料，有着更强的抗压能力和更好的耐久性，而且其价格低廉。因此，必须加强水工建筑中混凝土施工质量的控制。本文主要分析了水工建筑及工民建建筑中混凝土工程的施工质量控制要点。 关键词：水工建筑混凝土 施工 质量控制 中图分类号：TU37 文献标识码：A 文章编号： 1、 对原材料的质量控制要点 原材料的质量及其波动，对混凝土质量及施工工艺有很大影响。如水泥强度的波动，将直接影响混凝土的强度；各级石子超逊径颗粒含量的变化，导致混凝土级配的改变，并将影响新拌混凝土的和易性，骨料含水量的变化，对混凝土的水灰比影响极大。为了保证混凝土的质量，在生产过程中，一定要对混凝土的原材料进行质量检验，全部符合技术性能指标方可应用。骨料中含有害物质，超过法律规范规定的范围内，则会阻碍水泥水化，降低混凝土的强度，削弱骨料与水泥石的粘结，能与水泥的水化产物进行化学反应，并产生有害的膨胀的物质。假如粘土、淤泥在砂中超过 3%，碎石、卵石中超过 2%，则这些极细粒材料在集料表面形成包裹层，阻碍集料与水泥石的粘结。它们或者以松散的颗粒出现，大大地增加了需水量。如使用有机杂质的沼泽水等拌制混凝土，则会在混凝土表面形成盐霜。对混凝土集料来说，影响配合比组成变异而导致混凝土强度过大波动的主要原因是含水率，含泥量的变化和石子含粉量的影响。在混凝土生产过程中，对原材料的质量控制，除常常性的检测外，还要求质量控制人员随时掌握其含量的变化规律，并拟定相应的对策措施。 2、混凝土 配合比选定的质量要求 混凝土配合比，需满足工程技术性能及施工工艺的要求，才能保证混凝土顺利施工及达到工程要求的强度等性能。为确保混凝土的质量，工程所用混凝土的配合比必须通过试验确定；对于大体积建筑物的内部混凝土，其胶凝材料用量不宜低于 140kg/m3；混凝土的水灰比应以骨料在饱和面干状态下的混凝土单位用水量对单位胶凝材料用量的比值为准，单位胶凝材料用量为每 m3 混凝土中水泥与混合材重量的总和；混凝土的水灰比，应根据设计对混凝土性能的要求，由试验室...
