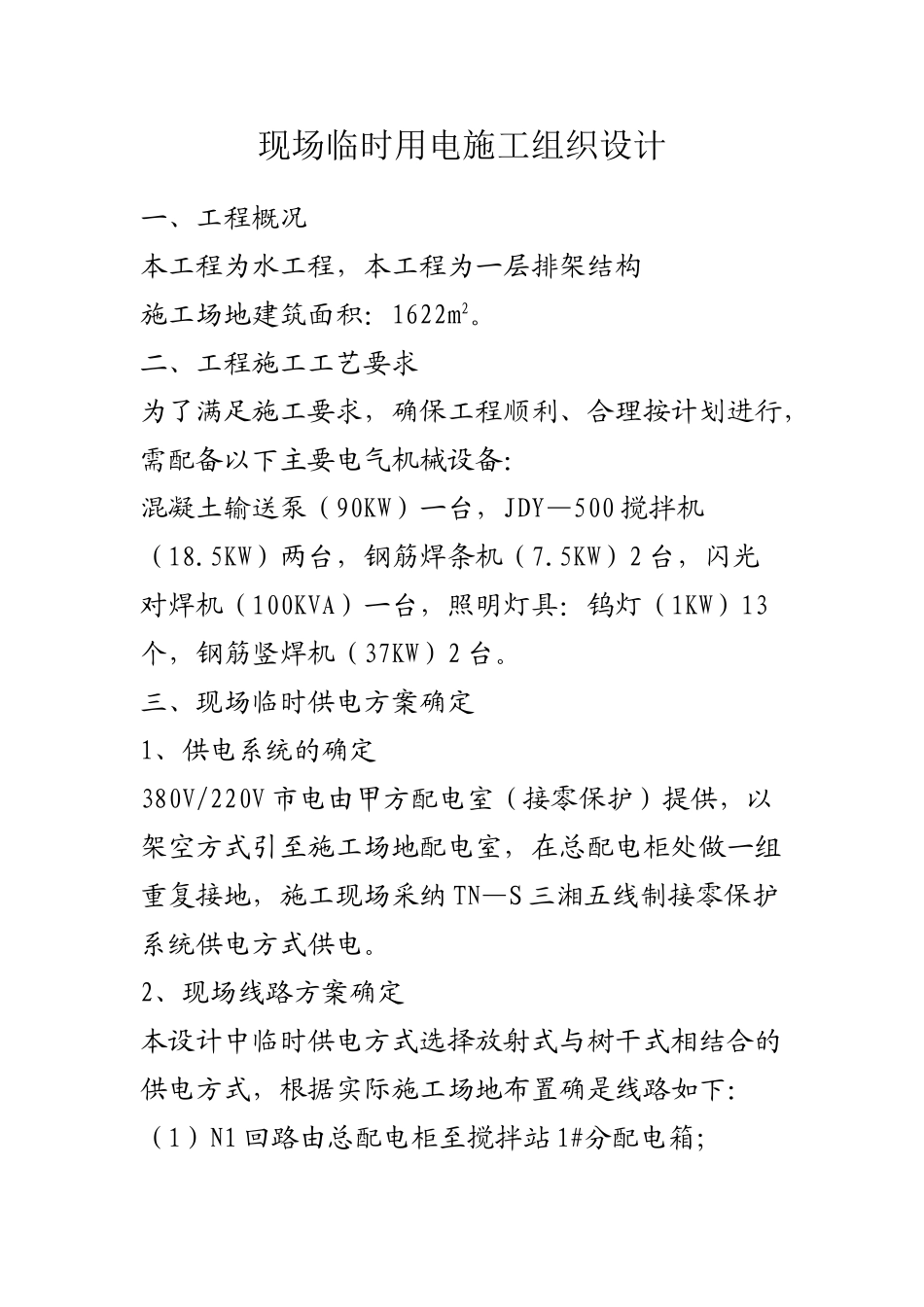

现场临时用电施工组织设计一、工程概况本工程为水工程，本工程为一层排架结构施工场地建筑面积：1622m2。二、工程施工工艺要求为了满足施工要求，确保工程顺利、合理按计划进行，需配备以下主要电气机械设备：混凝土输送泵（90KW）一台，JDY—500 搅拌机（18.5KW）两台，钢筋焊条机（7.5KW）2 台，闪光对焊机（100KVA）一台，照明灯具：钨灯（1KW）13个，钢筋竖焊机（37KW）2 台。三、现场临时供电方案确定1、供电系统的确定380V/220V 市电由甲方配电室（接零保护）提供，以架空方式引至施工场地配电室，在总配电柜处做一组重复接地，施工现场采纳 TN—S 三湘五线制接零保护系统供电方式供电。2、现场线路方案确定本设计中临时供电方式选择放射式与树干式相结合的供电方式，根据实际施工场地布置确是线路如下：（1）N1 回路由总配电柜至搅拌站 1#分配电箱；（2）N2 回路由总配电柜至钢筋加工车间 2#分配电箱；移动电源箱及移动分配电箱电源由 N1 回路提供。3、配电箱设置本设计临时供电配电箱设置为三级配电两级漏电保护。设备施行：一机、一闸、一漏、一箱。4、保护方式的确定（1）现场临时供电系统采纳保护接零方式；（2）重复接地：根据临时用电法律规范要求，在配电室、总配电柜及中间分配电箱，末端分配电箱均做一组重复接地，R 地≤4Ω；（3）防雷接地：高大设备必须做防雷接地，接地板利用建筑物防雷接地，要求在建筑物防雷接地安装时，引出端子备用。5、现场线路敷设方式的确定根据现场具体情况，现场线路主要采纳电缆明敷。四、设计计算内容本设计主要计算选择主要开关设备和各段干线电缆的型号、规格以及确定施工现场用电平面布置。但实际施工时，应充分利用原有设备材料以节约开支。本设计计算结果为材料型号最小值，可根据实际情况酌情变动，但应保证所用线材的允许载流量大于或等于设计要求，并应保证所使用的设备开关能可靠动作。本设计中要求现场完全按三级配电两级漏电保护执行，计算中不再选择由分配电箱至开关箱的线路型号，以及由开关箱至设备的线路型号，要求现场安装时遵循以下几点要求：1、湘设备计算电流，可以按设备的容量乘 2 得出经验电流值，连接近而且较大的值来确定开关箱型号以及开关前后线路型号。2、单相设备计算电流，按设备容量与电压（220V）的比值确定。3、开关箱必须装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按法律规范选择，若设备不需要零线时，则只装 PE 端子板，否则需设 N...
